Antena Basikal Kongsi

Antena Basikal Kongsi ialah antena RF IoT khusus yang direka khusus untuk disepadukan di dalam perumahan kunci pintar basikal kongsi dan e-basikal. Ia tidak memerlukan pendedahan luaran di luar selongsong peranti, sebaliknya diletakkan terus di sekeliling PCB kunci atau dalam ruang dalaman yang dikhaskan dalam perumah kunci. Disebabkan ruang dalaman kunci pintar yang terhad dan gangguan elektromagnet daripada perumah logam, bateri, motor, dan komponen papan utama, antena dalaman konvensional yang luar biasa mengalami pengecilan isyarat yang ketara apabila dipasang. Ini membawa kepada pelaporan kenderaan tertunda, hanyut kedudukan, penggunaan kuasa tidur yang tidak normal dan akhirnya kos penyelenggaraan operasi yang lebih tinggi. Antena Qianmu Communications telah dioptimumkan dan ditala khas untuk persekitaran elektromagnet yang kompleks di dalam perumah kunci, memastikan komunikasi yang stabil dan output isyarat kedudukan dalam rongga terkurung dan tertutup. Ia berfungsi sebagai komponen sokongan teras untuk penyelesaian kunci pintar dalam kenderaan dua roda kongsi.

Prinsip Kerja

1. Papan utama kunci pintar mengeluarkan isyarat RF melalui port RFnya, yang dihantar melalui kabel penyuap ke antena terbina dalam basikal kongsi untuk sinaran.

2. Unit sinaran menukar isyarat elektrik kepada gelombang elektromagnet, yang menembusi perumahan kunci plastik dan memancar ke luar, menghantar lokasi kenderaan, status kunci, tahap bateri dan maklumat kerosakan kepada platform pengurusan berasaskan awan.

3. Terima arahan buka kunci dan kunci jauh dari stesen pangkalan, tukarkan gelombang elektromagnet bawaan udara kembali kepada isyarat elektrik, dan hantarkannya ke papan utama;

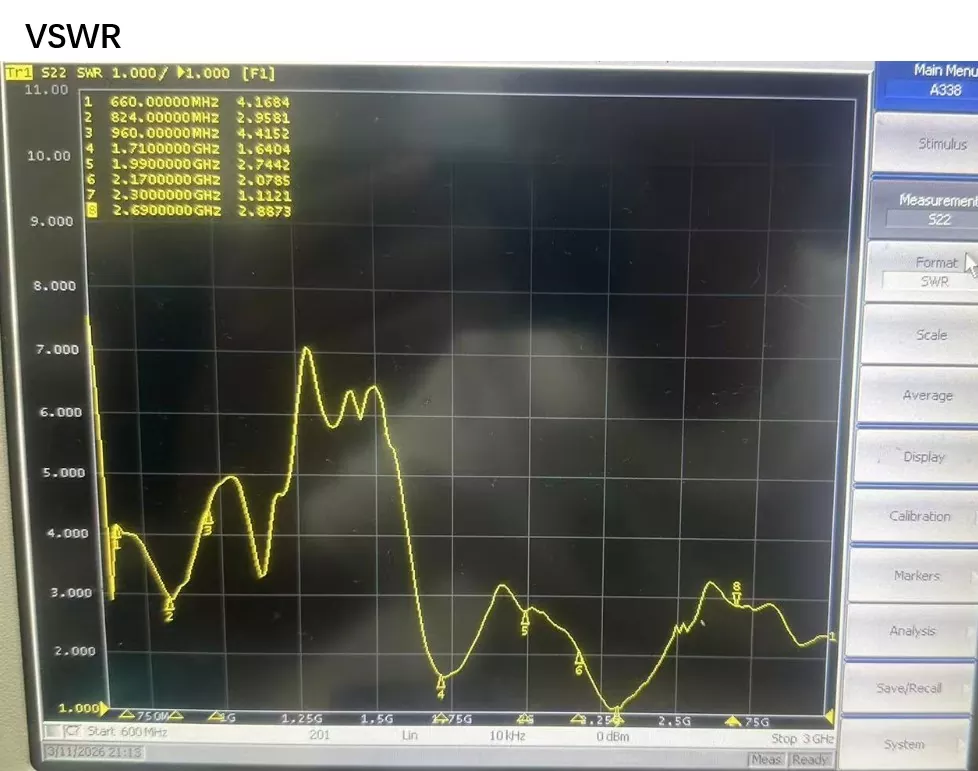

4. Penalaan impedans dilakukan untuk menangani gangguan logam dan bateri dalaman, mengekalkan impedans standard 50Ω dalam ruang terkurung, mengurangkan kehilangan gema, menyekat penggunaan kuasa yang tidak normal dan memanjangkan hayat bateri litium peranti.

Serasi dengan peranti yang disokong

· Kunci Basikal Pintar NBIoT

· Papan Utama Kunci Sentral Basikal Elektrik Kongsi 4G Cat.1

· Modul komunikasi IoT dalaman untuk skuter elektrik yang dikongsi

· Berkongsi skuter dan peranti mobiliti dengan terminal komunikasi terbina dalam

· Kunci IoT luaran kecil, kunci kabinet dengan modul terbina dalam

Teknologi Teras Produk

1. Reka bentuk penalaan anti-gangguan rongga: Ditentukur secara khusus dalam ruang anechoic untuk menangani gangguan elektromagnet daripada perumah logam dalaman, bateri litium dan papan litar dalam kunci pintar. Ia mengekalkan prestasi sinaran yang stabil walaupun dalam ruang terkurung dan tertutup, dengan berkesan menghalang turun naik isyarat yang disebabkan oleh persekitaran dalaman kunci.

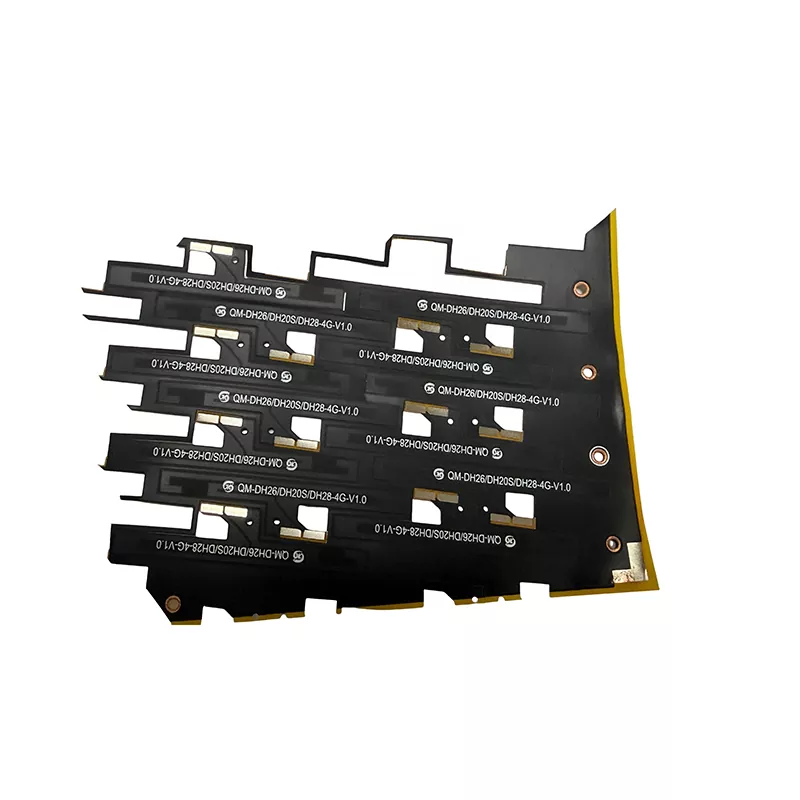

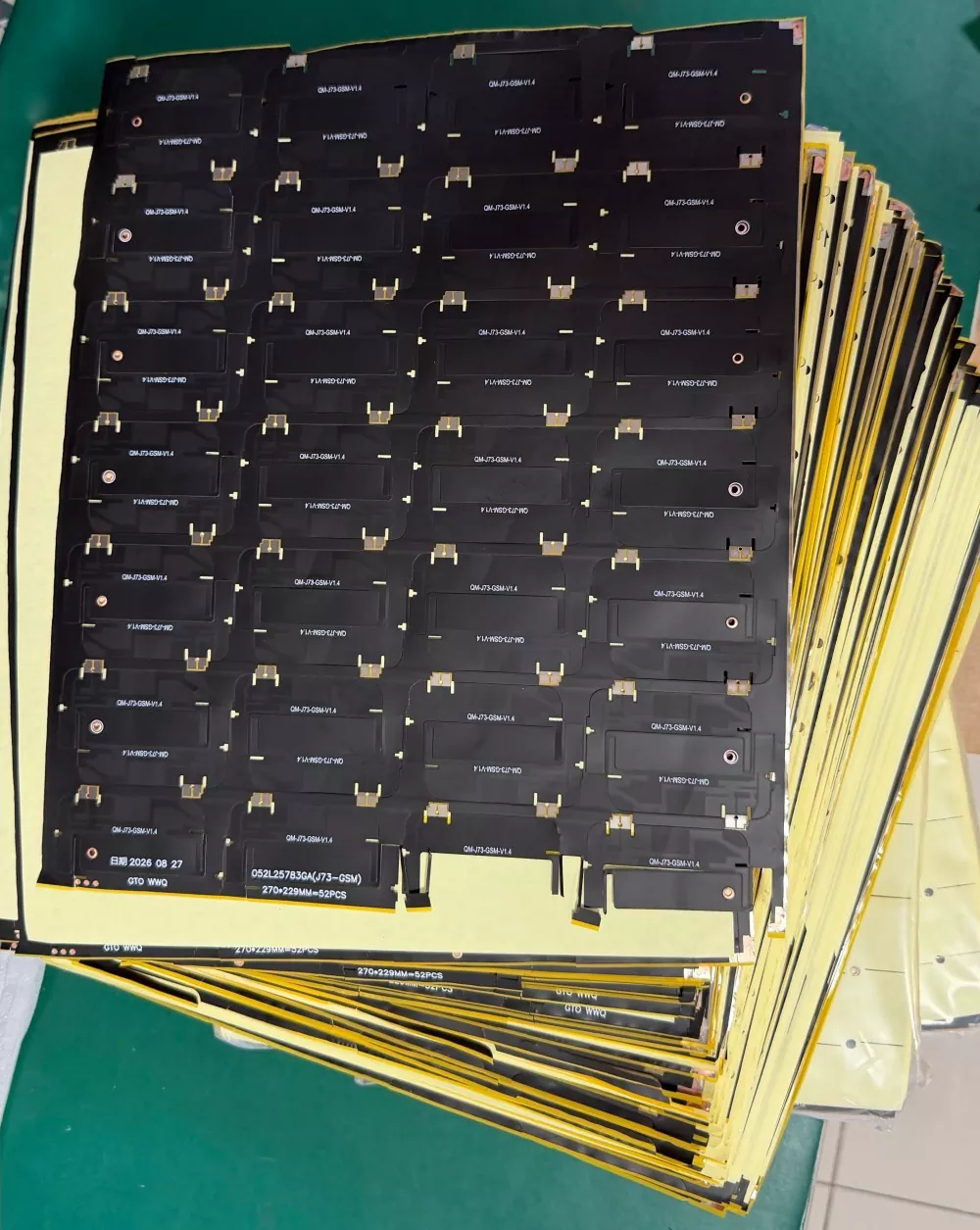

2. Reka bentuk yang padat dan nipis, sesuai untuk ruang sempit di dalam kunci: tersedia dalam pelbagai saiz dan konfigurasi, dengan pilihan antena FPC, seramik, spring dan PCB yang fleksibel untuk disesuaikan dengan pelbagai dimensi kunci dalaman. Ia menduduki ruang rongga yang minimum, menjadikannya mudah bagi jurutera struktur untuk disepadukan ke dalam reka bentuk.

3. Ciri anti-getaran dan anti-keletihan: Basikal yang dikongsi selalunya menghadapi jalan yang bergelombang dan getaran yang berpanjangan, yang boleh menyebabkan wayar pengumpan putus atau detasmen sambungan pateri dengan mudah. Antena Basikal Kongsi menggabungkan tetulang penimbal tegasan pada titik keluar kabel, dan versi FPC yang fleksibel termasuk plat pengukuh keluli tambahan. Selepas menjalani ujian kebolehpercayaan getaran jalan simulasi selama 500 jam, ia mengurangkan kecacatan pengeluaran seperti wayar putus dengan ketara.

4. Pengoptimuman RF berkuasa rendah: Mengoptimumkan kehilangan pautan RF mengurangkan penggunaan kuasa penghantaran peranti dalam persekitaran dalaman yang kompleks, merendahkan keseluruhan penggunaan kuasa sistem, memanjangkan kitaran penggantian bateri untuk kenderaan individu dan mengurangkan kekerapan penyelenggaraan di tapak.

5. Keupayaan penyesuaian dan pembangunan yang fleksibel: Boleh ditala secara khusus mengikut dimensi perumahan pelanggan dan susun atur komponen dalaman; menyokong komunikasi tunggal atau antena dwi-fungsi bersepadu yang menggabungkan komunikasi dan kedudukan GNSS; panjang kabel, jenis penyambung dan jalur frekuensi operasi semuanya boleh laras.

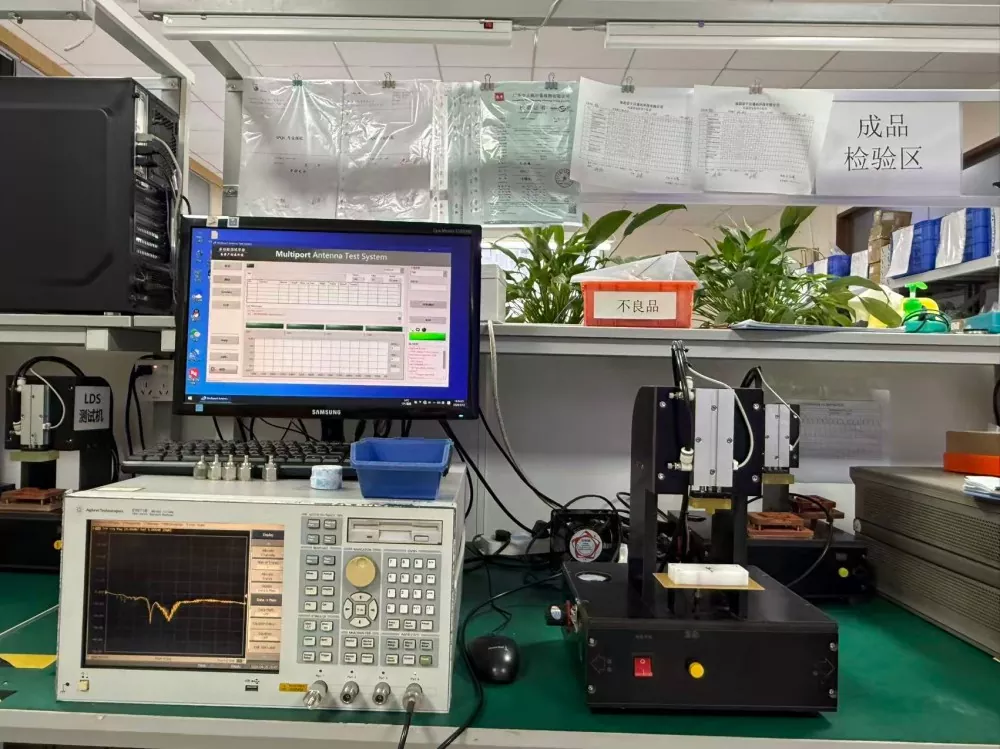

6. Kualiti boleh dikesan dan boleh disahkan: Setiap kumpulan produk mengekalkan laporan ujian ruang anechoic gelombang mikro dan rekod ujian penuaan pensampelan. Untuk bekalan pukal projek, data ukuran sebenar boleh disediakan bersama penghantaran untuk memenuhi keperluan penerimaan projek. Sebagai pembekal dengan keupayaan R&D bebas, kami boleh menyampaikan berbilang lelaran prototaip semasa peringkat sampel.

Cara Memilih Antena Basikal Kongsi

1. Jelaskan jalur frekuensi dan keperluan fungsi: Sahkan sama ada projek itu NB-IoT atau 4G Cat.1, dan sama ada penentududukan dwi Beidou-GPS bersepadu diperlukan. Antena Basikal Kongsi dengan penampilan yang sama tetapi jalur frekuensi yang tidak sepadan akan mengakibatkan prestasi sebenar yang lemah apabila digunakan di dalam kunci.

2. Nilaikan persekitaran rongga dalaman: pertimbangkan saiz ruang dalaman, komponen logam sekeliling dan penempatan bateri. Jangan bergantung semata-mata pada parameter komponen terdedah antena; pengukuran sebenar mesti dilakukan selepas pemasangan penutup penuh, kerana data papan kosong tidak dapat mewakili prestasi dunia sebenar dalam projek sebenar.

3. Sahkan keperluan struktur: dimensi ruang yang tersedia, kaedah pemasangan dan pemasangan, model penyambung, dan panjang kabel yang dibenarkan terlebih dahulu untuk mengelakkan pembelian komponen yang tidak boleh dipasang.

4. Utamakan pengeluar dengan keupayaan penalaan RF. Produk generik di luar rak mungkin tidak serasi dengan badan kunci anda; kilang fizikal boleh menala semula dan mengoptimumkan secara khusus untuk rongga kunci anda, manakala peniaga biasanya tidak dapat mencapai pengoptimuman tahap rongga.

Soalan Lazim

S1: Adakah keuntungan antena yang lebih tinggi sentiasa bermakna prestasi yang lebih baik?

J: Tidak. Antena terbina dalam terkurung dalam rongga logam yang sempit; hanya mengejar keuntungan tinggi boleh menyebabkan ketidakpadanan impedans, yang seterusnya menyebabkan peningkatan mendadak dalam penggunaan kuasa keseluruhan. Untuk basikal kongsi, antena terbina dalam mesti mengimbangi pelbagai faktor termasuk persekitaran rongga, penggunaan kuasa, rintangan hentakan dan saiz, yang memerlukan padanan dan penalaan berdasarkan reka bentuk badan kunci anda.

S2: Apakah kelebihan dan kekurangan antena terbina dalam berbanding antena luaran?

A: Kelebihan antena terbina dalam: penampilan peranti yang bersih tanpa komponen terdedah, menghapuskan risiko kerosakan, pecah atau kehilangan yang berkaitan dengan antena luaran. Kelemahan: gangguan yang lebih besar daripada bahagian logam dalaman dalam perumah kunci, memerlukan ketepatan yang lebih tinggi dalam penalaan antena. Jika projek anda melibatkan penempatan berskala besar di bangunan bertingkat tinggi atau garaj bawah tanah, ujian dan penilaian menyeluruh di tapak adalah penting.

S3: Bolehkah kita membuat komunikasi 4G + GPS BeiDou dwi-fungsi antena basikal kongsi?

A: Disokong. Reka bentuk dwi-antena bersepadu mengurangkan pendawaian dalaman, dan penyambung serta kabel boleh disesuaikan mengikut keperluan.

S4: Apakah polisi jaminan produk?

J: Di bawah pemasangan dan penggunaan biasa, kami memberikan jaminan untuk kerosakan elektrik produk itu sendiri yang bukan disebabkan oleh kerosakan manusia. Walau bagaimanapun, isu yang timbul daripada pemasangan yang salah, penarikan kabel secara kuat atau kerosakan yang disebabkan oleh mampatan semasa pemasangan tidak dilindungi di bawah jaminan. Kami juga akan menyediakan garis panduan pemasangan untuk membantu mengelakkan masalah sedemikian.
