Antena Data 4G Tablet

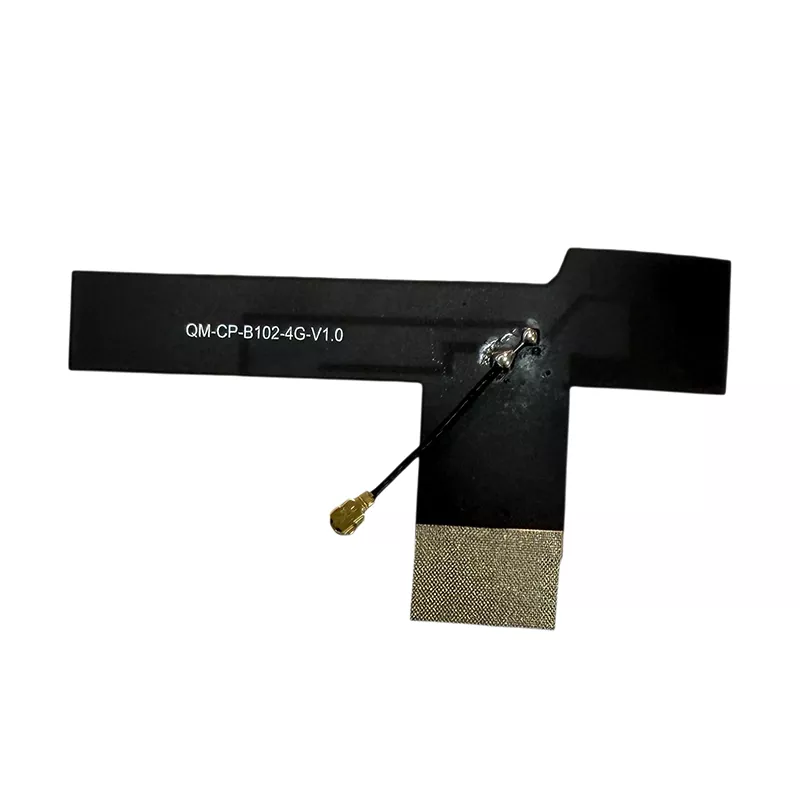

Antena Data 4G Tablet ialah penerimaan isyarat wayarles terbina dalam dan komponen penghantaran yang direka khusus untuk peranti tablet. Antena Tablet 4G LTE ini mempunyai struktur yang ringan dan fleksibel yang dioptimumkan untuk ruang dalaman tablet yang terhad. Ia mengendalikan penghantaran data dan penerimaan isyarat melalui rangkaian 4G LTE, menyokong ketersambungan selular, muat naik dan muat turun data serta komunikasi rangkaian yang stabil. Sebagai Antena 4G LTE Terbina dalam, ia direka untuk pemasangan dalaman dan bukannya digunakan sebagai antena universal luaran.

Berbanding dengan konfigurasi antena dalaman konvensional, penyelesaian ini menggabungkan substrat FPC yang fleksibel dengan profil padat untuk menampung struktur tablet yang berbeza. Reka bentuk boleh dinilai untuk aplikasi tablet pengguna, pendidikan, perindustrian dan khusus mengikut jalur frekuensi dan keadaan pemasangan yang diperlukan.

Julat Peranti Serasi

Sebagai Antena 4G LTE yang serba boleh dan boleh disesuaikan untuk aplikasi Tablet, produk ini direka bentuk untuk peranti tablet yang menyokong sambungan rangkaian 4G. Keserasian bergantung pada jalur frekuensi peranti yang disokong, ruang antena dalaman dan antara muka RF.

• Tablet awam gred pengguna: tablet hiburan di rumah, tablet komunikasi rangkaian penuh dan peranti tablet peribadi mudah alih

• Tablet Komersial Pendidikan: Tablet Pembelajaran Pelajar, Tablet Khusus Pendidikan Kampus, Tablet Komersial Institusi Latihan

• Tablet Lasak Industri: Tablet Pegang Tangan Industri, Tablet Industri Kalis Habuk, Kalis Air dan Kalis Letupan, Tablet Pintar Luaran

• Tablet khusus dalam kenderaan: tablet infotainment dalam kenderaan, terminal kenderaan logistik dan pengangkutan, tablet kawalan jentera pembinaan

• Tablet khusus industri: tablet perubatan, tablet pengawasan keselamatan, tablet terminal pintar gudang, peranti tablet pintar IoT

Spesifikasi Teknikal Terperinci

Panduan Pemasangan dan Penggunaan

Antena Data 4G Tablet ini direka untuk pemasangan dalaman dalam peranti tablet yang serasi. Ia boleh digunakan dalam pembuatan peranti, penyelenggaraan dan projek penggantian antena. Pemasangan hendaklah dilakukan oleh kakitangan yang biasa dengan pembongkaran tablet dan pengendalian penyambung RF. Langkah pemasangan khusus adalah seperti berikut:

1. Pembongkaran dan Pembersihan: Matikan peranti tablet, tanggalkan penutup belakang, dan bersihkan habuk dan serpihan dari kawasan pemasangan dalaman. Pastikan permukaan pelekap rata, bersih dan bebas daripada tonjolan atau halangan.

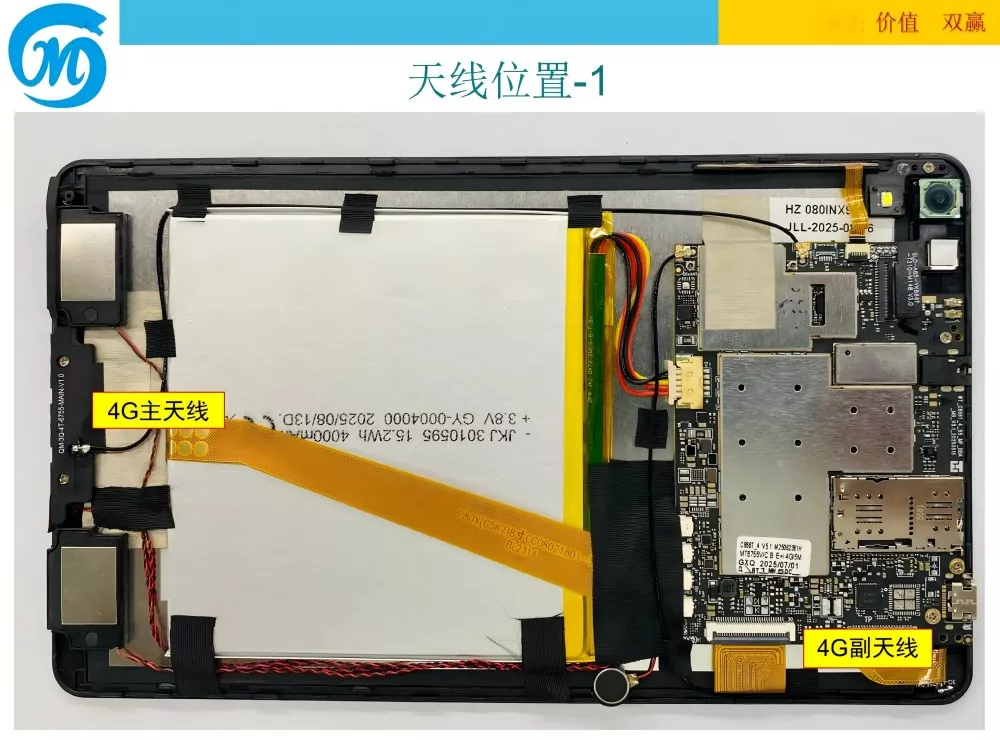

2. Kedudukan dan Lampiran: Tanggalkan filem pelindung pelekat tahan suhu tinggi dari belakang antena. Sejajarkannya dengan tepat dengan kedudukan antena yang dikhaskan di dalam tablet, letakkannya pada kawasan yang jelas pada badan peranti yang tidak terhalang oleh logam. Tekan perlahan-lahan selama 3 hingga 5 saat untuk memastikan antena melekat dengan selamat, tanpa kelonggaran atau tepi yang terangkat.

3. Sambungan Antara Muka: Jajarkan penyambung IPEX di hujung antena dengan soket RF pada papan induk tablet, kemudian tekan ke bawah secara menegak sehingga ia disambungkan dengan selamat. Pastikan sentuhan yang baik tanpa sambungan yang longgar atau sentuhan yang lemah. Susunan sambungan ini adalah relevan apabila memilih Antena IPEX 4G LTE untuk antara muka RF tablet yang serasi.

4. Atur penghalaan kabel: Susun kabel antena dengan kemas untuk mengelakkan tarikan, lenturan atau pemampatan yang berlebihan, dan jauhkannya daripada kawasan penjanaan haba seperti bateri dan papan induk untuk mengelakkan penuaan dan kerosakan jangka panjang.

5. Ujian pemasangan: Pasang semula penutup belakang tablet, selamatkan skru penetapan, hidupkan peranti, dayakan rangkaian 4G, uji kelajuan internet dan kekuatan isyarat, dan sahkan tiada anomali isyarat atau masalah pemutusan sambungan sebelum penggunaan biasa.

Latar Belakang Syarikat

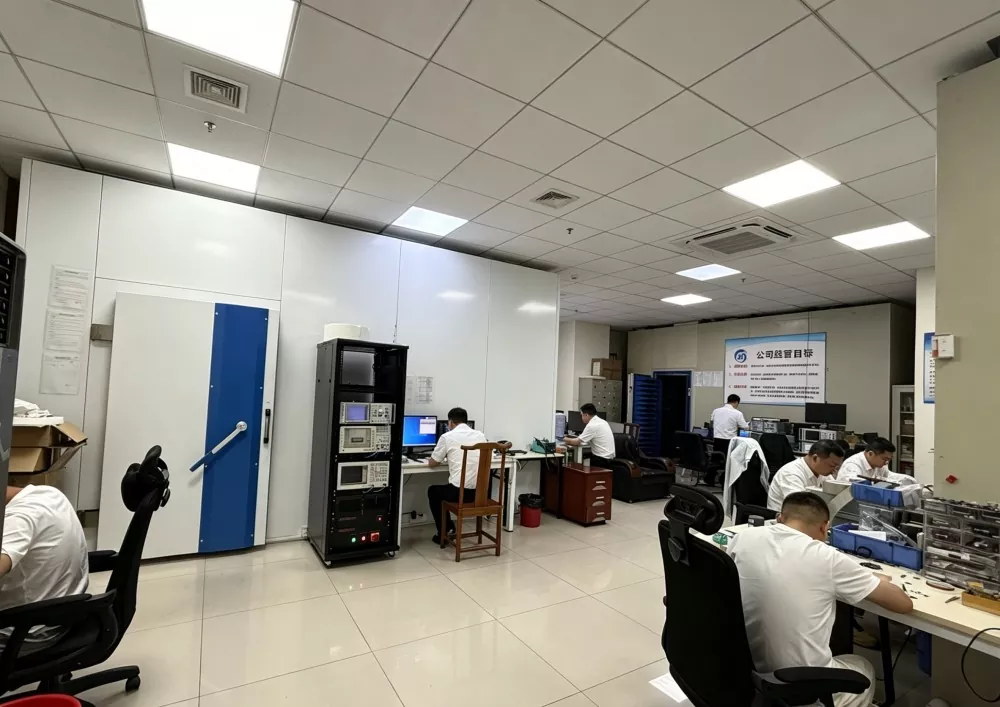

Shenzhen Qianmu Communication Technology Co., Ltd. telah terlibat dalam industri antena komunikasi selama lebih sedekad, berkhidmat sebagai pengilang dan pembekal China yang menyepadukan R&D antena, pembangunan acuan, pengeluaran berskala besar, ujian kawalan kualiti dan sokongan selepas jualan. Syarikat itu pakar dalam penyelesaian antena komunikasi tanpa wayar, termasuk produk Antena Data 4G Tablet, antena IoT dan antena terminal terbina dalam. Kemudahannya termasuk operasi pembuatan, barisan pengeluaran, makmal R&D, dan peralatan ujian untuk menyokong pembangunan produk dan kawalan kualiti. Lawatan kilang boleh diatur, dan proses pengeluaran dan pemeriksaan tertakluk kepada prosedur pengurusan kualiti syarikat.

Ahli pasukan teras masing-masing mempunyai lebih 10 tahun pengalaman dalam R&D antena komunikasi, dengan kepakaran dalam penyesuaian isyarat, pemadanan impedans dan keperluan pemasangan dalaman untuk peranti tablet yang berbeza. Pasukan ini telah menyediakan penyelesaian antena kepada lebih daripada 300 terminal digital dan pengeluar peralatan industri di seluruh dunia. Penyelesaian tersuai tersedia mengikut keperluan produk dan syarat penyepaduan peranti.

Panduan Pemilihan Produk

Apabila memilih Antena Tablet 4G LTE, pertimbangan biasa termasuk keserasian frekuensi, ruang pemasangan, jenis penyambung dan prestasi RF. Perkara berikut boleh membantu menentukan sama ada antena yang dicadangkan sesuai untuk projek tablet tertentu.

• Semak keserasian jalur frekuensi: Utamakan antena yang meliputi jalur frekuensi yang diperlukan. Untuk peranti domestik, sahkan keserasian dengan jalur pembawa yang dimaksudkan; untuk peranti eksport, sahkan sokongan untuk jalur frekuensi yang digunakan dalam pasaran sasaran. Jalur yang hilang boleh menjejaskan penerimaan isyarat dan prestasi data.

• Semak bahan dan ketukangan: Antena FPC 4G yang fleksibel boleh menampung keperluan pemasangan dalaman di mana substrat nipis dan fleksibel diperlukan. Semak substrat, elemen konduktif, dan salutan penebat untuk menentukan sama ada reka bentuk itu sesuai untuk persekitaran pemasangan yang dimaksudkan.

• Semak parameter ujian sebenar: Semak laporan ujian dan data pengukuran yang tersedia. Parameter utama termasuk keuntungan, SWR, dan impedans. Sahkan bahawa prestasi yang diukur memenuhi keperluan peranti sasaran dan jalur operasi.

• Semak dimensi keserasian: Pilih dimensi antena yang sesuai mengikut ruang dalaman tablet. Untuk peranti ultra nipis, pertimbangkan reka bentuk setebal 0.15mm dan sahkan kawasan pelekap yang tersedia, laluan kabel dan kelegaan. Saiz bukan standard tersuai boleh dibincangkan untuk menangani kekangan pemasangan.

• Periksa penyambung RF: Penyambung IPEX/U.FL hendaklah sepadan dengan soket RF pada papan induk tablet. Sahkan penjanaan penyambung, panjang kabel dan susunan sambungan sebelum membuat pesanan. Antena LTE Dalaman untuk projek Tablet mungkin memerlukan penyambung atau konfigurasi kabel yang berbeza bergantung pada reka bentuk peranti.

• Semak penyesuaian dan keupayaan bekalan: Untuk projek dengan dimensi khas, panjang kabel, keperluan penyambung atau konfigurasi frekuensi, Antena Tablet Tersuai boleh dinilai mengikut spesifikasi peranti. Sahkan sampel, keperluan ujian, kuantiti pengeluaran dan masa memimpin sebelum pengeluaran besar-besaran.

• Semak keupayaan pengilang: Pertimbangkan pengalaman pengilang, ujian produk, kawalan kualiti, pilihan penyesuaian dan sokongan selepas jualan apabila memilih pembekal antena jangka panjang.

Soalan Lazim

S1: Adakah Antena Data 4G Tablet ini menyokong rangkaian 4G di luar negara?

A: Antena menyokong jalur frekuensi yang disenaraikan dalam spesifikasi teknikal. Untuk peralatan eksport, bandingkan jalur ini dengan jalur LTE yang digunakan di negara sasaran dan keperluan modem tablet. Konfigurasi frekuensi tambahan boleh dibincangkan jika spesifikasi standard tidak meliputi jalur yang diperlukan.

S2: Bolehkah antena disesuaikan dari segi saiz, jenis penyambung dan panjang kabel?

A: Ya. Pilihan penyesuaian mungkin termasuk dimensi antena, panjang kabel, jenis penyambung dan konfigurasi frekuensi mengikut struktur dalaman peralatan. Untuk projek Antena Tablet Tersuai, sediakan ruang pemasangan yang tersedia, jalur LTE yang diperlukan, butiran penyambung RF dan aplikasi sasaran supaya keserasian boleh dinilai.

S3: Berapa lama jaminan produk? Bagaimanakah isu kualiti dikendalikan?

J: Produk ini disertakan dengan waranti 1 tahun dan perkhidmatan penyelenggaraan seumur hidup. Untuk isu kualiti yang tidak disebabkan oleh kerosakan manusia, dasar perkhidmatan yang dinyatakan menyediakan penggantian atau penghantaran semula percuma, bersama-sama dengan sokongan teknikal untuk menangani masalah penggunaan. Sahkan syarat yang berkenaan semasa membuat pesanan.

S4: Adakah lenturan yang kerap akan merosakkan antena fleksibel?

J: Produk menggunakan substrat FPC fleksibel yang direka untuk pemasangan dalaman. Elakkan lipatan tajam, lenturan berlebihan berulang, atau tekanan pada elemen penyinaran dan kabel penyuap. Pemasangan hendaklah mengikut keperluan mekanikal antena untuk membantu mengekalkan struktur dan prestasi RFnya.

S5: Apakah kuantiti pesanan minimum? Bolehkah kumpulan campuran dibekalkan?

J: Produk dalam stok standard dinyatakan tidak mempunyai kuantiti pesanan minimum, dengan kelompok campuran kecil dan pembelian sekali-sekala disokong. Pesanan besar mungkin layak untuk harga berperingkat. Sahkan stok semasa, keperluan penyesuaian dan masa utama pengeluaran sebelum membuat pesanan.

S6: Apakah penyambung yang digunakan oleh antena?

J: Antara muka standard ialah penyambung universal IPEX/U.FL, dengan pilihan terminal yang boleh disesuaikan. Penyambung hendaklah diperiksa pada soket RF papan induk tablet. Untuk keperluan Antena IPEX 4G LTE, sahkan penjanaan penyambung dan panjang kabel sebelum pengeluaran.
