Antena GPS Cam Badan

Apakah itu Antena GPS Body Cam

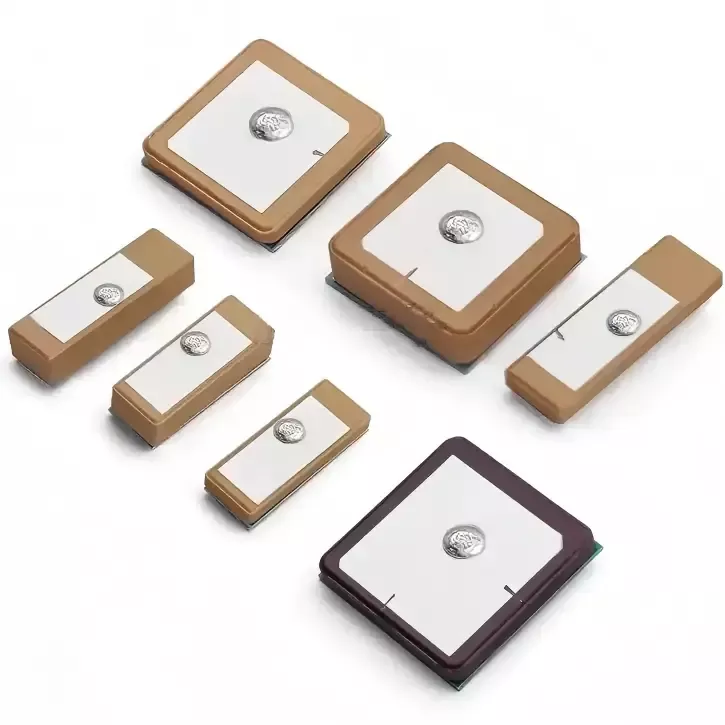

Antena GPS Body Cam ialah antena tampalan seramik GNSS gred industri yang direka khusus untuk terminal pengumpulan bukti penguatkuasaan undang-undang askar tunggal. Ia serasi dengan berbilang sistem satelit termasuk GPS, BeiDou, GLONASS dan Galileo, dan mempunyai struktur polarisasi bulatan kanan (RHCP) untuk menyesuaikan diri dengan ciri-ciri polarisasi isyarat navigasi satelit global.

Dengan reka bentuk antena seramik yang teguh, ia menawarkan arahan yang sangat baik dan kebolehsuaian persekitaran yang kukuh. Walaupun dalam keadaan yang mencabar seperti halangan haus badan, pelindung logam daripada peralatan, sekatan bangunan bandar atau operasi mudah alih berkelajuan tinggi, ia menyampaikan data kedudukan yang stabil. Ini memastikan tera air geolokasi yang tepat dan boleh dikesan untuk rakaman penguatkuasaan undang-undang audiovisual, membolehkan penubuhan rantaian keterangan yang lengkap dan mematuhi.

Prinsip Kerja

Antena GPS Body Cam beroperasi berdasarkan prinsip penerimaan RF navigasi satelit profesional. Keseluruhan aliran kerja telah disahkan melalui ujian ruang anechoic makmal dan ujian medan luar dunia sebenar, memastikan logik operasi yang jelas dan prestasi yang stabil. Ia terutamanya terdiri daripada tiga komponen teras:

1. Pemerolehan Isyarat Satelit: Produk ini menampilkan cip dielektrik seramik dielektrik tinggi teras yang cekap menangkap isyarat navigasi satelit jalur L1 di udara. Dengan reka bentuk polarisasi pekeliling kanan yang berdedikasi, ia mengurangkan pengecilan isyarat secara berkesan yang disebabkan oleh putaran peranti atau halangan badan manusia, menyelesaikan isu biasa seperti penerimaan isyarat yang lemah dan pemerolehan satelit yang gagal di kawasan bandar dengan bangunan padat atau kawasan pergunungan dan terpencil di mana pantulan berbilang laluan berleluasa.

2. Penapisan Isyarat dan Anti-Gangguan: Antena menampilkan litar padanan galangan ketepatan bersepadu yang secara automatik menapis gangguan hingar yang dijana oleh modul 4G/5G, modul Wi-Fi dan bekalan kuasa bateri dalam kamera badan. Ia mengasingkan isyarat satelit GNSS tulen, dengan berkesan menghapuskan anomali kedudukan, titik lompatan dan gangguan trajektori yang disebabkan oleh crosstalk RF dalaman.

3. Penghuraian dan output data: Isyarat satelit stabil yang ditapis dan dioptimumkan dihantar ke cip kedudukan papan utama peranti, yang dalam masa nyata menghuraikan data latitud dan longitud, kelajuan, masa dan ketinggian yang tepat. Maklumat ini disegerakkan secara serentak sebagai tera air geolokasi untuk fail video dan audio yang dirakam semasa operasi penguatkuasaan undang-undang, membolehkan penjejakan penuh, kebolehkesanan dan main semula trajektori penguatkuasaan.

Panduan Pemasangan dan Penggunaan

1. Pemilihan Lokasi Pemasangan

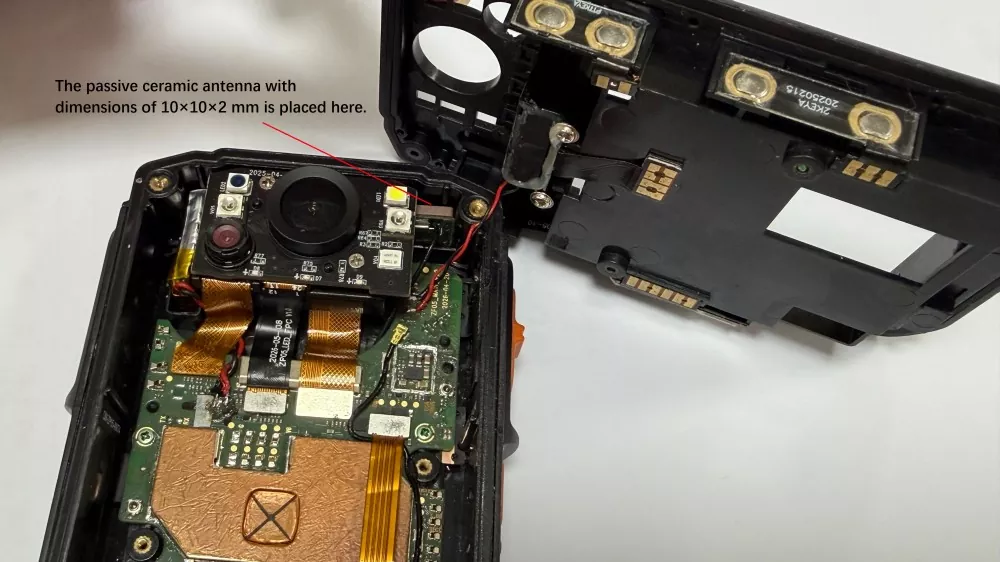

Kawasan teras sinaran antena seramik tidak boleh dilindungi secara langsung atau terhalang oleh perumah logam, sel bateri atau kurungan logam. Adalah disyorkan untuk memasang peranti di kawasan bukan logam di atas bahagian dalam kamera badan, mengekalkan jarak selamat sekurang-kurangnya 15 mm dari antena 4G/5G dan Wi-Fi untuk mengelakkan gangguan saluran bersama dan memastikan penerimaan isyarat satelit tidak terhalang.

2. Spesifikasi Kimpalan dan Penetapan

Untuk antena seramik jenis pin, pastikan sambungan pateri penuh, tanpa pematerian sejuk, pematerian terlepas atau pematerian tertanggal. Untuk produk yang dipasang di permukaan SMT, ikuti piawaian proses pemasangan kilang dengan ketat untuk mencapai penjajaran rata dan selamat pada permukaan PCB. Semasa pemasangan, elakkan menggunakan daya yang berlebihan pada cip seramik untuk mengelakkan keretakan mikro dalaman dan menghapuskan kemungkinan kegagalan isyarat tersembunyi di kemudian hari.

3. Operasi Perlindungan Anti-gangguan

Selepas antena dipasang, gunakan pita penebat untuk mengasingkan antena daripada modul kuasa dan kawasan kuasa tinggi papan induk untuk mengurangkan gangguan elektrik. Halakan kabel antena supaya ia tidak berjalan selari dengan talian kuasa pada jarak yang jauh, dengan itu menghalang turun naik isyarat dan kedudukan yang tidak stabil pada punca.

4. Piawaian Penyahpepijatan dan Pengesahan Mesin Lengkap

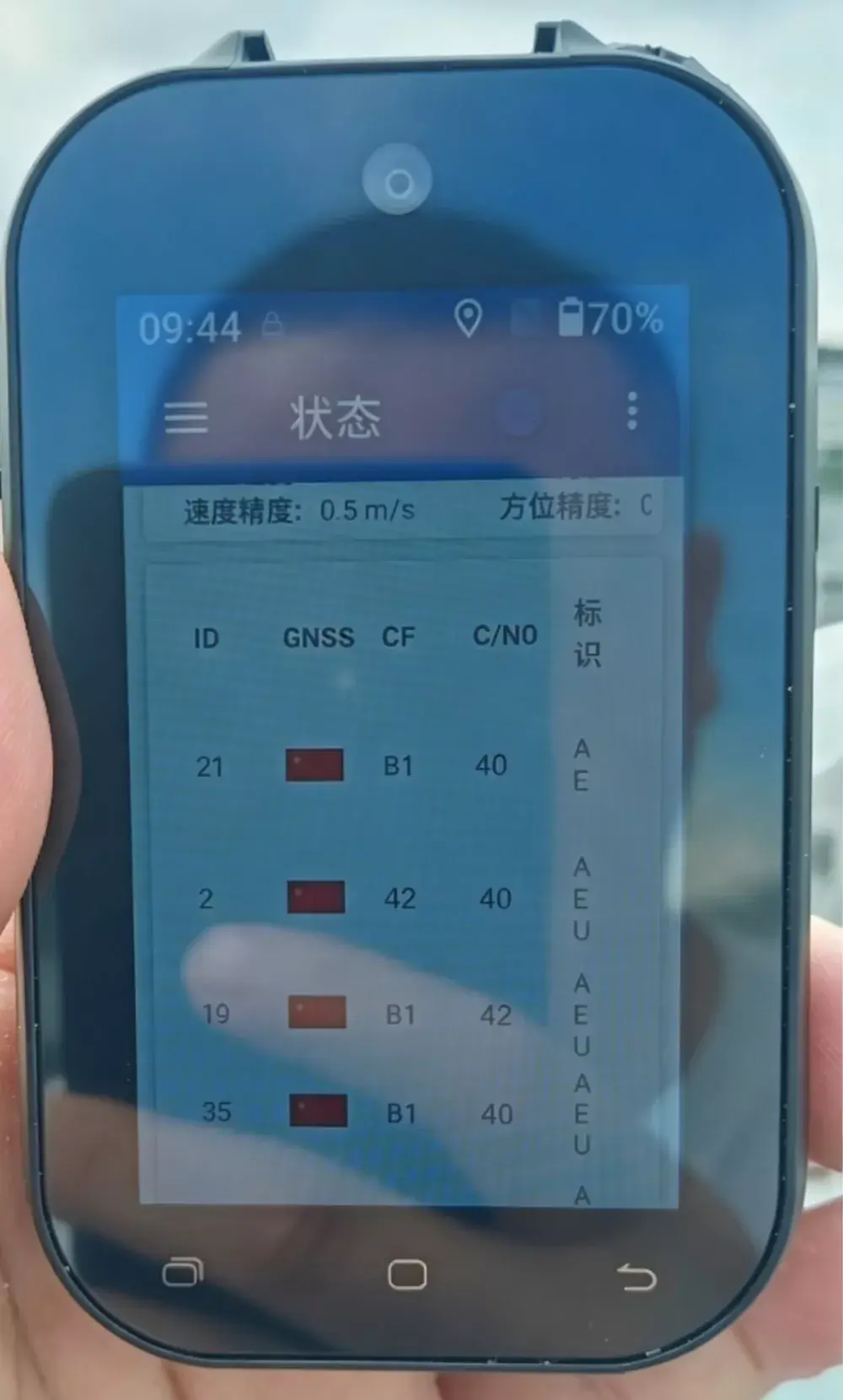

Selepas pemasangan peranti selesai, ujian pemerolehan bintang dunia sebenar luar mesti dijalankan; ujian papan tunggal dalaman sahaja tidak mencukupi. Parameter utama untuk disahkan termasuk bilangan satelit yang diperoleh semasa permulaan sejuk dan panas, ketepatan kedudukan dan kesinambungan trajektori, memastikan prestasi antena memenuhi spesifikasi selepas pemasangan akhir dan mencegah isu kualiti kelompok.

Cara Memilih Antena GPS Layak

Ramai kakitangan pemerolehan dan pembangunan peralatan tidak mempunyai kepakaran RF, sering membawa mereka membeli antena gred awam pada harga yang rendah. Ini mengakibatkan prestasi produk substandard, penerimaan projek yang gagal dan kegagalan selepas jualan berskala besar. Berdasarkan pengalaman industri selama bertahun-tahun, kami telah meringkaskan empat kriteria teras untuk memilih antena untuk peralatan penguatkuasaan industri:

1. Utamakan bahan khusus gred industri: menghapuskan penggunaan bahan mentah seramik awam biasa dengan tegas, dan mesti memilih substrat seramik gred industri dengan toleransi suhu yang luas dan sifat anti-gangguan yang sesuai untuk keadaan operasi yang kompleks, memastikan prestasi stabil jangka panjang dalam persekitaran luar yang melampau.

2. Fokus pada data ujian sebenar, tolak parameter teori: Kebanyakan pengeluar di pasaran hanya menyediakan spesifikasi teori tanpa sokongan ujian dunia sebenar. Pengeluar asal yang bereputasi boleh menawarkan laporan ujian bilik gelap, video ujian lapangan luar dan data ujian penuaan suhu tinggi-rendah—parameter yang tulen dan boleh disahkan.

3. Pilih produk dioptimumkan khusus untuk peralatan penguatkuasaan undang-undang: Antena navigasi standard tidak dioptimumkan untuk kewujudan bersama berbilang antena, pelindung logam atau halangan badan manusia dalam peranti penguatkuasa undang-undang, menjadikannya tidak sesuai untuk keadaan operasi peranti askar tunggal. Adalah penting untuk memilih antena reka bentuk tersuai yang disesuaikan khusus untuk terminal penguatkuasaan undang-undang untuk menyelesaikan isu teras gangguan RF dalaman.

4. Utamakan kerjasama langsung dengan kilang sumber: Pilih pengeluar China dengan keupayaan bersepadu dalam R&D, pengubahsuaian sampel, pengeluaran besar-besaran dan perkhidmatan selepas jualan. Ini membolehkan penyesuaian pantas, bekalan stabil, sokongan selepas jualan segera dan mengelakkan isu seperti penandaan harga oleh pengantara dan jurang komunikasi dalam penyelarasan teknikal.

Soalan Lazim

S1: Bolehkah antena seramik ini serasi dengan semua jenama kamera yang dipakai oleh badan?

Serasi dengan sebahagian besar kamera penguatkuasa undang-undang 4G/5G yang tersedia secara komersil, terminal pengumpulan bukti kalis letupan dan kamera badan pemeriksaan luar, sambil turut menyokong konfigurasi bukan standard tersuai yang disesuaikan dengan tepat pada struktur peranti, antara muka dan dimensi.

S2: Dalam cara tertentu apakah antena seramik mengatasi antena FPC?

Penambahbaikan teras termasuk pemerolehan satelit yang lebih pantas, ralat kedudukan yang dikurangkan, penjejakan tanpa gangguan dan prestasi rintangan anti-gangguan, anti-getaran dan suhu yang dipertingkatkan dengan ketara—bermula dari sejuk melampau hingga haba tinggi. Peningkatan ini menyelesaikan sepenuhnya kegagalan penentududukan di bawah keadaan luar yang kompleks dan dengan ketara mengurangkan kadar perkhidmatan selepas jualan peralatan.

S3: Adakah anda menyokong penyesuaian, pensampelan dan pesanan percubaan kecil?

Sokong! Sebagai pengilang langsung, kami menawarkan prototaip, pesanan percubaan kelompok kecil dan perkhidmatan pengeluaran besar-besaran berskala besar, boleh disesuaikan sepenuhnya mengikut lukisan pelanggan dan keperluan prestasi.

S4: Bolehkah produk itu digunakan untuk eksport ke luar negara? Adakah semua pensijilan yang diperlukan lengkap?

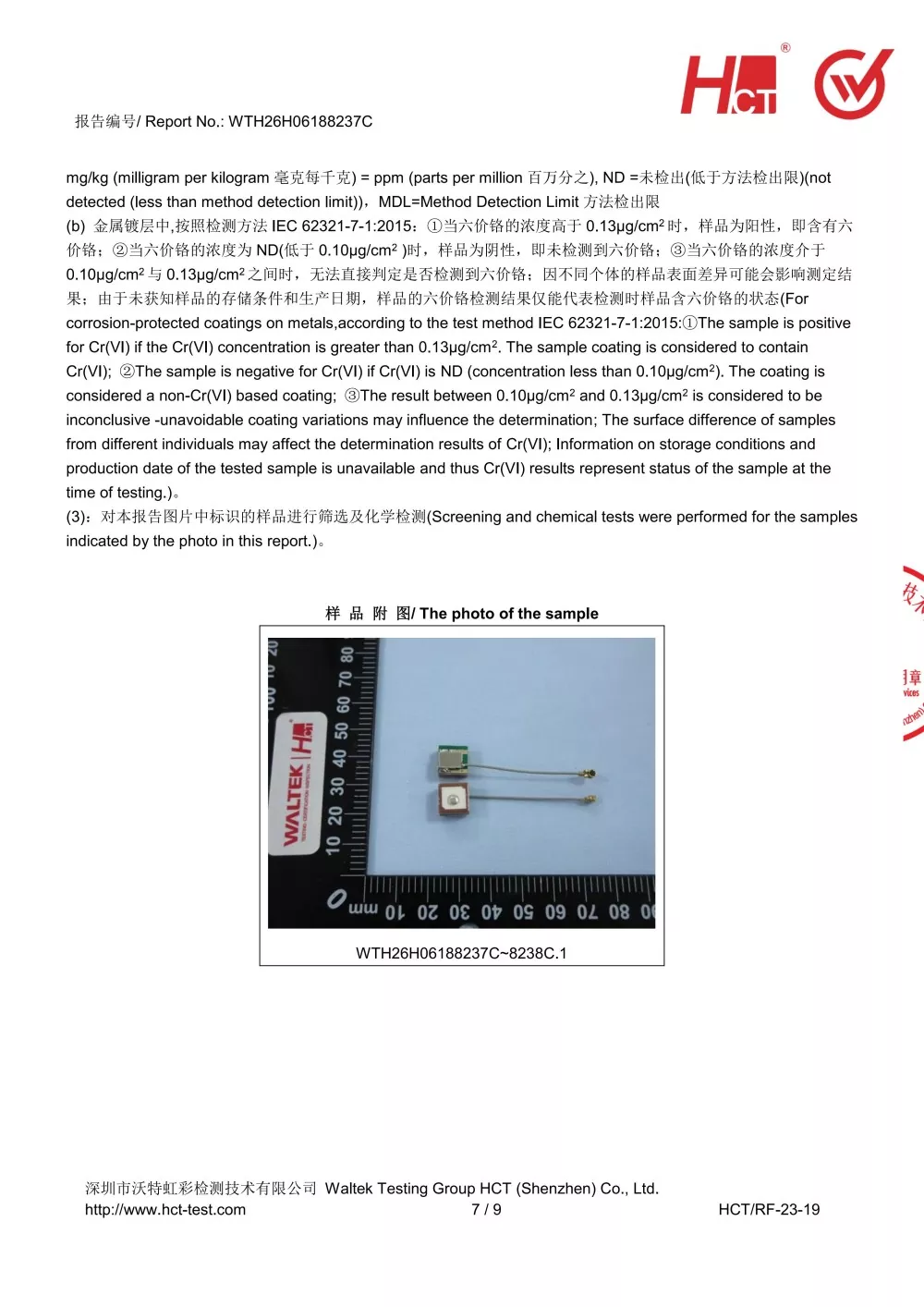

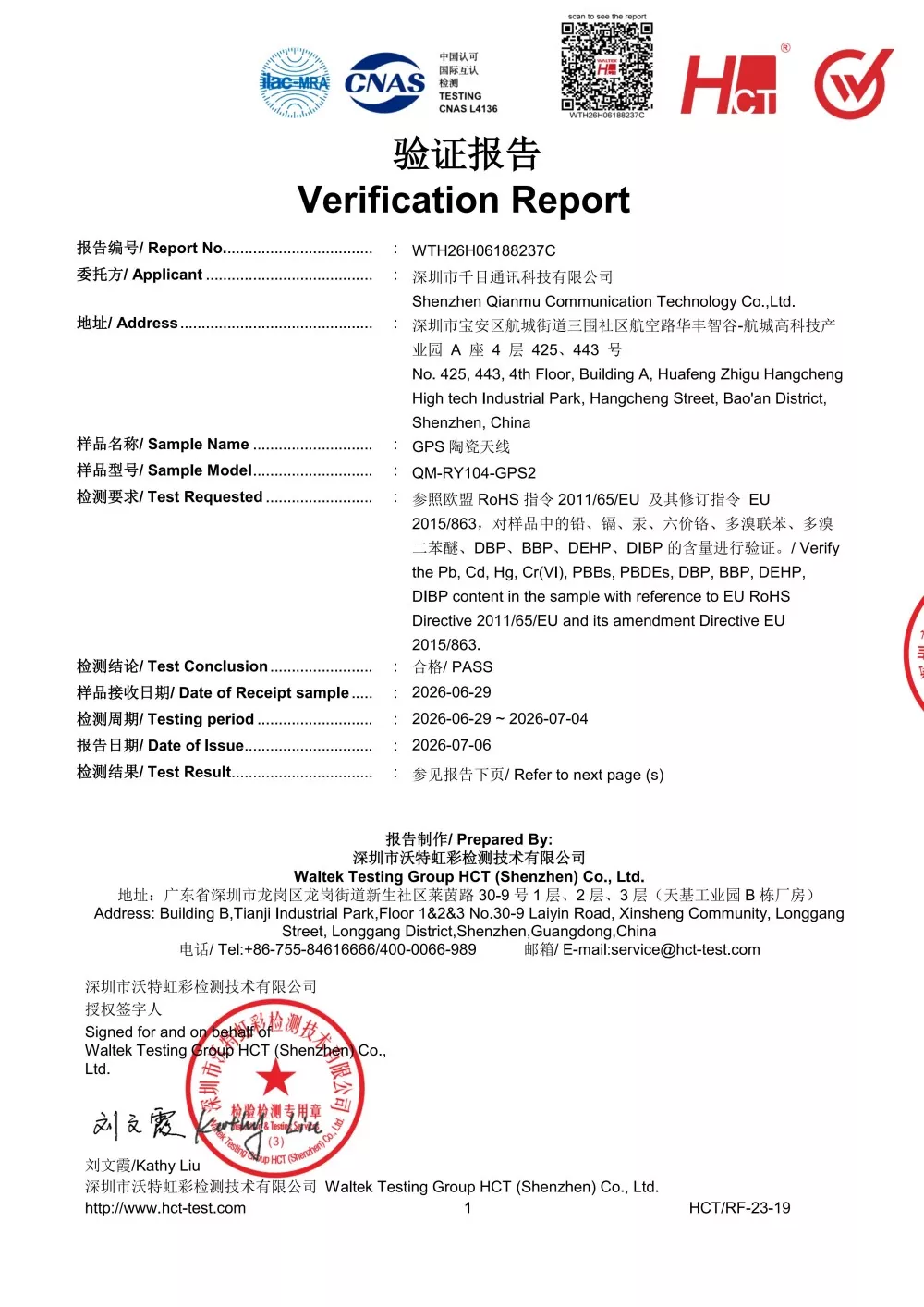

Semua produk disertakan dengan pensijilan eksport penuh termasuk CE, FCC dan RoHS, memenuhi piawaian global dan membolehkan eksport tanpa kebimbangan ke Eropah, Amerika, Asia Tenggara, Timur Tengah dan semua wilayah lain.

S5: Adakah prestasi produk stabil dalam keadaan suhu tinggi dan rendah yang melampau?

Produk ini mempunyai reka bentuk suhu lebar gred industri, telah menjalani ujian penuaan berbasikal suhu tinggi-rendah yang ketat, dengan penurunan prestasi minimum dalam persekitaran antara -40°C hingga +75°C, menjadikannya sesuai sepenuhnya untuk keadaan luar, perlombongan, sejuk melampau dan suhu tinggi sepanjang masa.
