Antena 4G/5G Kamera Habis Badan

Shenzhen Qianmu Communication Technology Co., Ltd. ialah kilang sumber R&D dan pembuatan domestik untuk Antena 4G/5G Kamera Dipakai Badan.

Kami telah membangunkan antena terbina dalam FPC jalur lebar Sub6G, serasi dengan 4G LTE dan jalur frekuensi 5G Sub6G domestik dan antarabangsa. Antena telah menjalani pengoptimuman prestasi khusus untuk menangani cabaran ruang peranti padat, pelindung logam, gangguan bateri, kehilangan isyarat akibat haus badan manusia dan keadaan operasi medan yang keras.

Antena menggunakan substrat fleksibel PI yang boleh dipercayai dan dipasang dengan pelekat industri, menjadikannya sesuai untuk struktur peranti padat. Semua produk menjalani ujian simulasi OTA penuh dalam ruang anechoic untuk meniru persekitaran operasi dunia sebenar. Rekod ujian VNA dan OTA diarkibkan mengikut kumpulan pengeluaran, dan laporan pemeriksaan boleh disediakan atas permintaan.

Definisi teknikal profesional

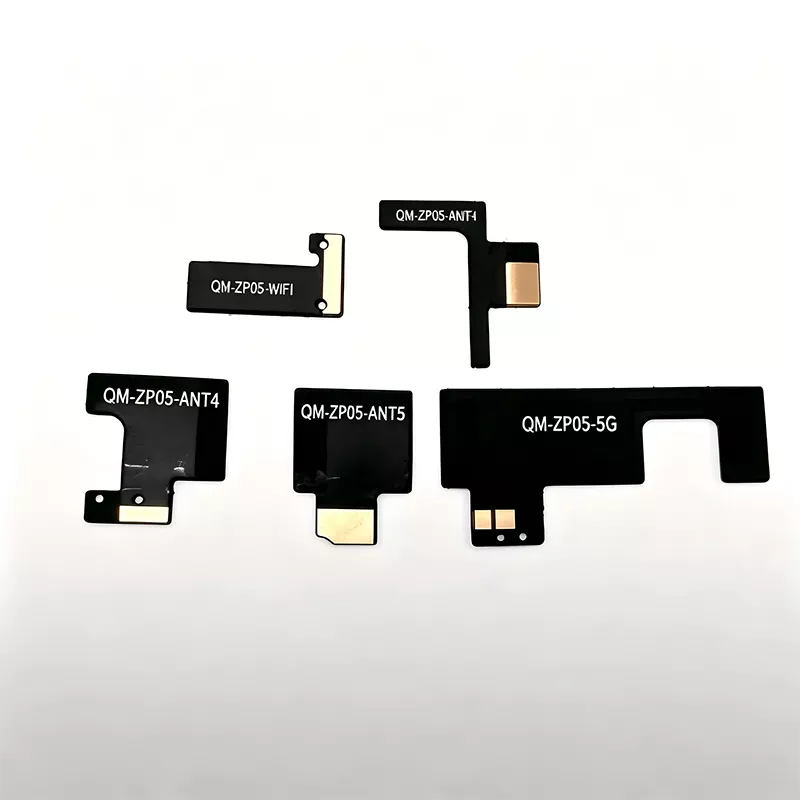

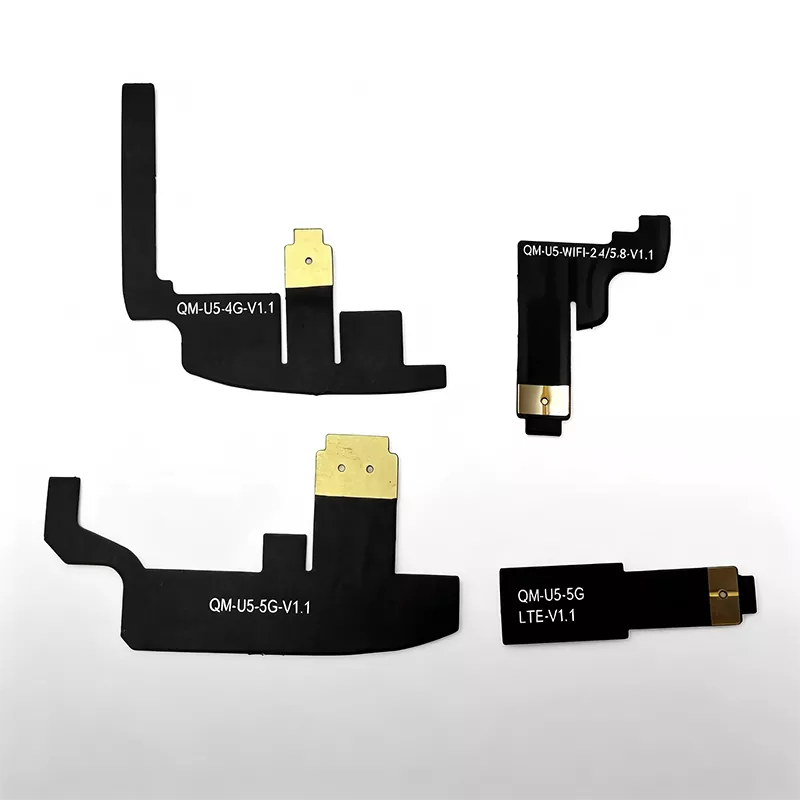

Antena 4G/5G Kamera Dipakai Badan kami ialah antena Sub6G terbina dalam jalur lebar PIFA FPC yang fleksibel. Ia menyokong jalur LTE B1/B3/B5/B8/B20/B38/B40 dan jalur perdana 5G Sub6G N41/N78/N79. Antena menggunakan substrat filem PI yang tahan getaran, tahan semburan garam, sangat boleh dibengkokkan, digabungkan dengan pelekat dua muka suhu tinggi gred industri dan garis suapan U.FL/IPEX RF, menjadikannya sesuai untuk pemasangan dalaman dalam kamera yang dipakai oleh badan.

Tidak seperti antena FPC IoT konvensional, fasa reka bentuk menggabungkan simulasi 3D sistem penuh, termasuk selongsong logam, bateri litium, pendakap kamera, penutup pelindung papan induk dan model hantu badan manusia ke dalam persekitaran simulasi.

Pra-padanan dengan impedans 50Ω di kilang, dan pada masa yang sama tertakluk kepada penurunan, kitaran suhu, semburan garam, dan ujian kebolehpercayaan kelembapan. Ini mengurangkan beban kerja penyepaduan sistem pelanggan dan memendekkan kitaran pembangunan untuk projek perkakasan polis.

Prinsip Kerja Lengkap Antena

Keseluruhan antena terdiri daripada konduktor penyinaran FPC, lapisan sokongan pelekat industri, penyuap sepaksi U.FL dan rangkaian pemadanan RF papan utama, yang membolehkan penukaran dua arah gelombang elektromagnet frekuensi tinggi untuk mencapai penghantaran dan penerimaan isyarat selular 4G/5G.

Semasa penghantaran, modul komunikasi perakam menukar aliran video, makluman SOS dan data lokasi kepada isyarat elektrik frekuensi tinggi, yang dihantar melalui kabel sepaksi ke struktur resonan FPC. Isyarat ini kemudiannya ditukar kepada gelombang elektromagnet 4G/5G untuk sinaran luaran, menghantar maklumat bukti ke stesen pangkalan.

Semasa penerimaan, antena menangkap gelombang elektromagnet dari stesen pangkalan dan menukarkannya kepada isyarat elektrik, yang kemudiannya dihantar semula ke modul untuk melengkapkan arahan penjadualan dan penerimaan parameter jauh.

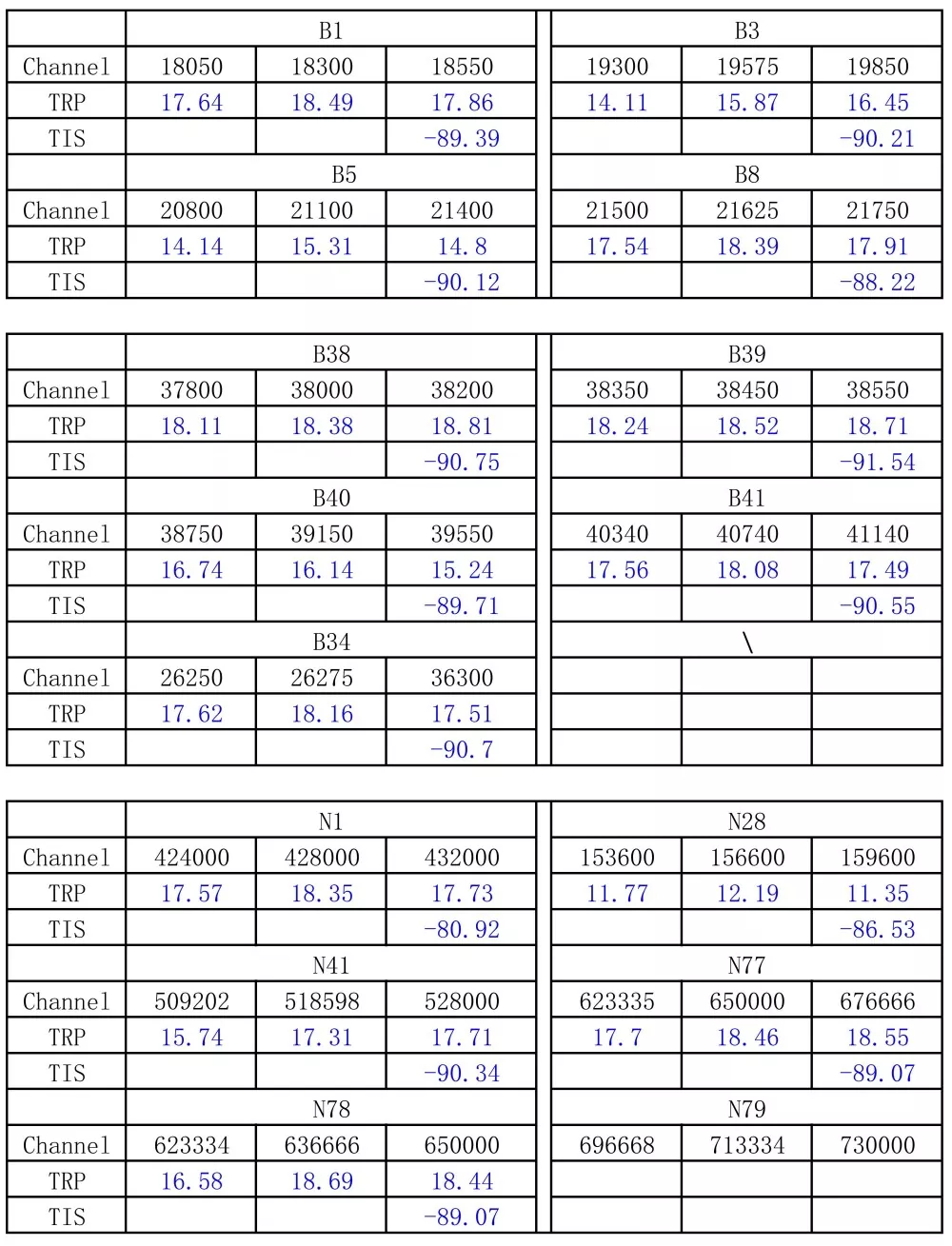

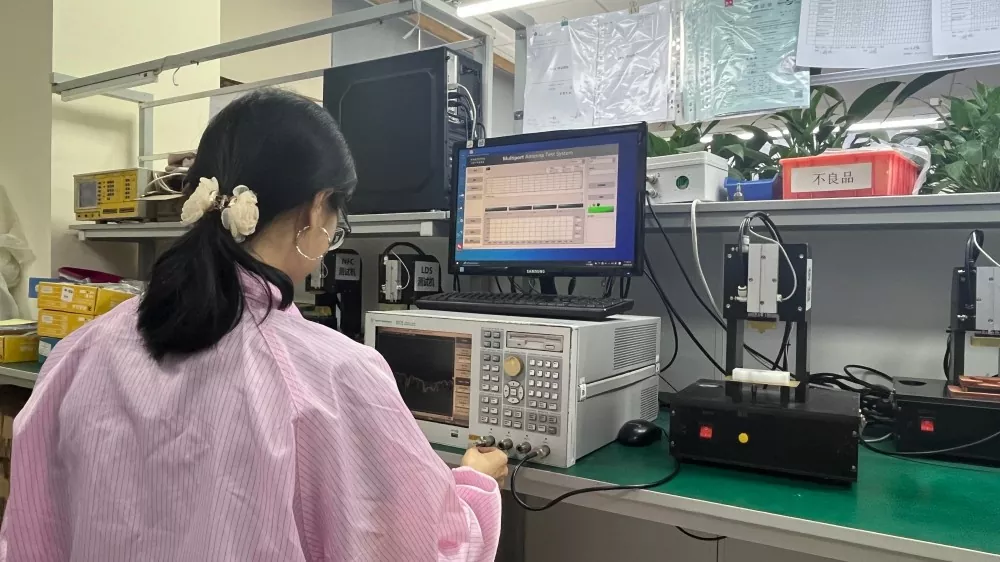

Untuk mengimbangi kehilangan RF yang disebabkan oleh pemakaian di belakang manusia, prestasi dipertingkatkan melalui simulasi dalam ruang anechoic menggunakan model hantu badan manusia, menghasilkan peningkatan 22.8 dB dalam kepekaan menerima TIS berbanding dengan antena FPC konvensional. Di bawah keadaan haus simulasi, kecekapan antena standard untuk LTE B8 hanya 40.46%, manakala antena Qianmu mencapai ≥52% untuk frekuensi rendah LTE dan ≥47% untuk 5G N78. Setiap kelompok menjalani pensampelan dan ujian semula dengan VNA, dengan keluk ujian dan rekod pengeluaran diarkibkan untuk pengesahan pelanggan.

Peranti dan aksesori yang serasi

Serasi dengan peranti akhir

1. Keselamatan Awam dan Polis Trafik 4G/5G Kamera Badan Penguatkuasa Undang-undang Definisi Tinggi

2. Kamera badan untuk pengurusan bandar, pentadbiran jalan raya, dan pengumpulan bukti audiovisual jabatan bomba

3. Perakam Penguatkuasaan Undang-undang Selamat Intrinsik kalis letupan untuk Industri Kimia dan Perlombongan

4. Terminal Rakaman Askar Tunggal Pemeriksaan Kuasa

5. Peranti Penguatkuasaan Undang-undang Askar Tunggal Eksport 4G/5G Luar Negara

Modul komunikasi yang serasi

- Modul komunikasi 4G LTE Cat.1 / Cat.4 Modul komunikasi domestik/import 5G Sub-6GHz Modul komunikasi bersepadu berbilang mod 4G+5G+WiFi

Bahan yang dibekalkan kilang untuk pengeluaran

Kabel sepaksi U. FL/IPEX pelbagai panjang, plat keluli tetulang, dan sokongan pelekat industri tahan garam suhu tinggi. Panjang kabel dan spesifikasi penyambung boleh disesuaikan berdasarkan reka bentuk papan induk untuk meminimumkan pemprosesan sekunder untuk pelanggan.

Spesifikasi Teknikal

Panduan Perolehan dan Pemilihan Antena

1. Fokus pada data pengukuran dunia sebenar daripada peranti lengkap yang dipakai pada badan, dan bukannya bergantung semata-mata pada parameter ruang kosong. Lembaran data pengeluar biasa menyediakan ukuran yang diambil pada papan kosong; prestasi merosot dengan ketara sebaik sahaja dipasang dalam perumah peranti dan haus. Semasa membeli, sentiasa minta laporan ujian VNA/OTA sistem penuh dan jangan bergantung pada spesifikasi teori semata-mata.

2. Utamakan memilih kilang sumber dengan pengalaman dalam pengeluaran besar-besaran peralatan penguatkuasaan undang-undang askar tunggal. Cabaran peranti askar tunggal terletak pada menangani gangguan daripada perumah dan bateri logam, haus badan manusia dan persekitaran yang keras. Kilang yang mempunyai pengalaman projek terdahulu boleh memberikan cadangan struktur dan PCB awal, mengurangkan keperluan untuk pengubahsuaian acuan dan kerja semula.

3. Bezakan antara jalur frekuensi domestik dan antarabangsa, dan tentukan dengan jelas piawaian ujian kebolehpercayaan. Untuk projek domestik, sahkan LTE B1/B3/B5/B8/B20 dan 5G N41/N78/N79; untuk projek eksport, sahkan jalur frekuensi luar negara yang sepadan. Memerlukan penyelesaian ujian pensampelan titisan, semburan garam dan suhu tinggi/rendah. Antena gred pengguna tidak dapat memenuhi keperluan untuk operasi lapangan polis.

4. Nilaikan perkhidmatan teknikal RF dan elakkan perbandingan harga semata-mata. Pembangunan projek sering menghadapi gangguan, sisihan kekerapan dan prestasi pemakaian yang merosot. Pengantara tidak mempunyai keupayaan teknikal RF; utamakan pengeluar yang boleh memberikan cadangan susun atur dan membantu dalam menyelesaikan masalah kegagalan sistem yang lengkap.

Mengapa Memilih Komunikasi Shenzhen Qianmu

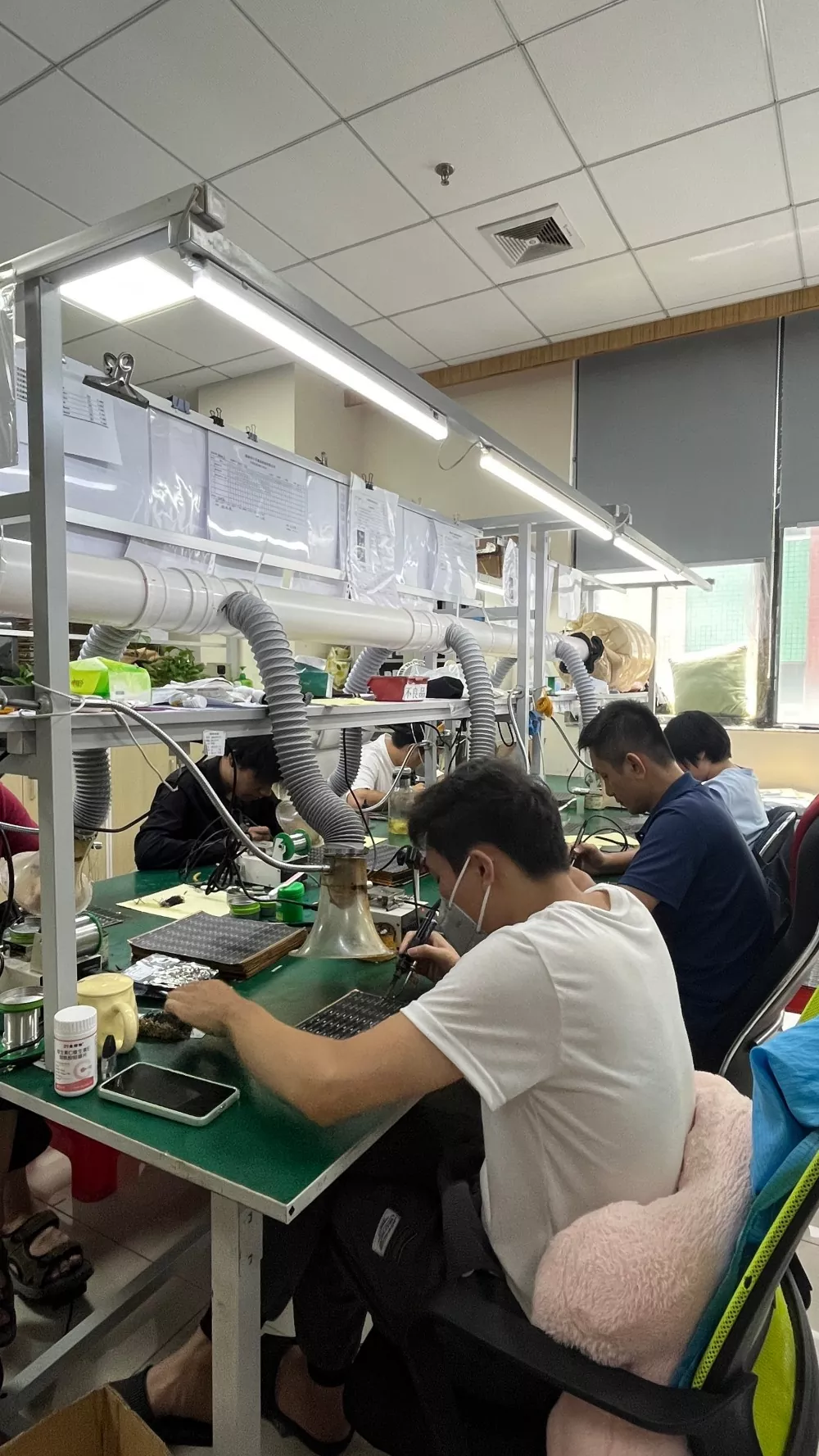

1. Bekalan terus dari kilang sumber tanpa markup orang tengah. Barisan pengeluaran dalaman mengendalikan pemotongan FPC, tetulang, sokongan pelekat dan pemeriksaan elektrik penuh. Harga yang kompetitif untuk pesanan pukal, bekalan rangka kerja jangka panjang disokong, sesuai untuk projek pembidaan perolehan polis.

2. Mengkhususkan diri dalam peralatan askar individu, kami telah terlibat secara mendalam dalam R&D peringkat awal dan mempunyai pengalaman yang luas dalam pengeluaran besar-besaran dan penggunaan pelbagai kamera yang dipakai di badan dan terminal askar tunggal. Untuk projek baharu, kami boleh menerima reka bentuk 3D, menyediakan reka letak antena dan penyelesaian kekangan kelegaan, mengelakkan kecacatan reka bentuk dan mengurangkan kos pengubahsuaian acuan.

3. Penyesuaian OEM/ODM yang fleksibel menyokong pemotongan FPC yang tidak teratur, panjang penyuap, spesifikasi penyambung dan penalaan halus jalur frekuensi; penghantaran sampel standard dalam tempoh 35 hari bekerja.

4. Keupayaan sokongan perdagangan asing yang lengkap [Pemegang tempat imej: Pengumpulan dokumen pensijilan (CE, FCC, RoHS, ISO)] Syarikat memegang hak import dan eksport bebas serta memiliki set kelayakan penuh. Kami boleh menyediakan spesifikasi teknikal bahasa Inggeris dan laporan ujian, menyokong syarat perdagangan FOB Shenzhen, dan berhubung dengan pembekal penyelesaian keselamatan luar negara dan pembeli.

5. Sokongan selepas jualan teknikal hujung ke hujung: Sekiranya berlaku anomali isyarat 4G/5G dalam keseluruhan peranti, jurutera RF akan membantu dalam mengenal pasti punca (antena, struktur atau modul) tanpa mengaitkan isu itu dengan tergesa-gesa kepada masalah antena. Kerjasama teknikal yang berterusan disediakan sepanjang ujian sampel, pengeluaran perintis dan peringkat pengeluaran besar-besaran.

Soalan Lazim

S1: Bolehkah antena 4G/5G Body Worn Camera dikongsi dengan modul Wi-Fi?

J: Antena ini direka untuk jalur selular 4G LTE/5G Sub6G. Jika fungsi Wi-Fi diperlukan, adalah disyorkan untuk mengkonfigurasi antena Wi-Fi yang berasingan, kerana berkongsi antena yang sama boleh menyebabkan gangguan dan merendahkan prestasi komunikasi selular.

S2: Kamera yang dipakai oleh badan mempunyai rongga dalaman yang tidak teratur; adakah antena menyokong pemotongan tersuai agar sesuai dengan bentuk sedemikian?

A: Menyokong pemotongan tersuai. Pelanggan menyediakan lukisan 3D selongsong, dan kami menilai ruang yang tersedia untuk mencadangkan reka bentuk bentuk, melengkapkan prototaip dan menjalankan ujian dunia sebenar pada kesesuaian peranti penuh.

S3: Adakah terdapat cara lain untuk mengamankan antena FPC selain menggunakan sokongan pelekat?

J: Untuk pengeluaran besar-besaran kamera yang dipakai oleh badan dengan perumah padat, ikatan pelekat industri ialah kaedah arus perdana. Penyambung ZIF menduduki ruang yang besar dan jarang digunakan; pengapit skru pada kawasan konduktor antena adalah dilarang sama sekali, kerana ia boleh merosakkan antena dan menyebabkan kegagalan apabila hentaman.

S4: Adakah isyarat 4G/5G yang lemah pada kamera yang dipakai di badan sentiasa disebabkan oleh isu kualiti antena?

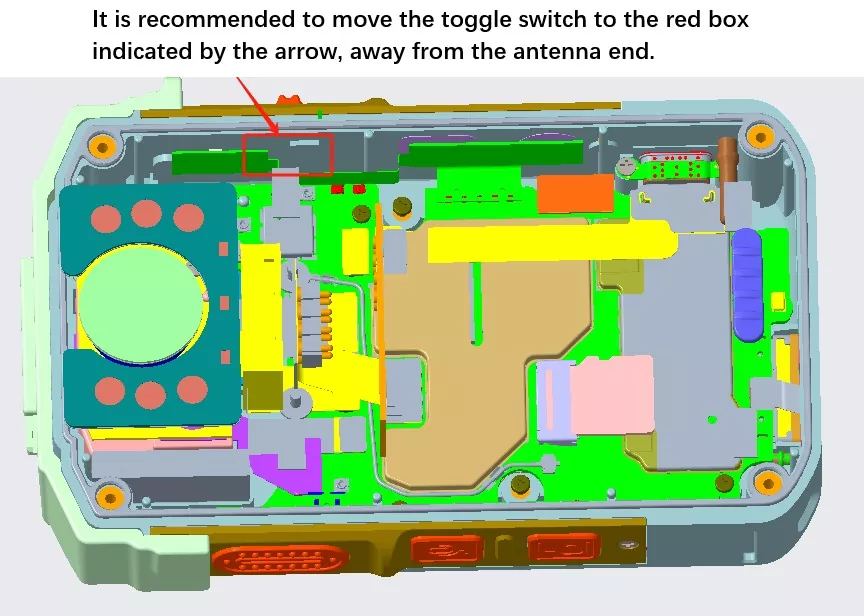

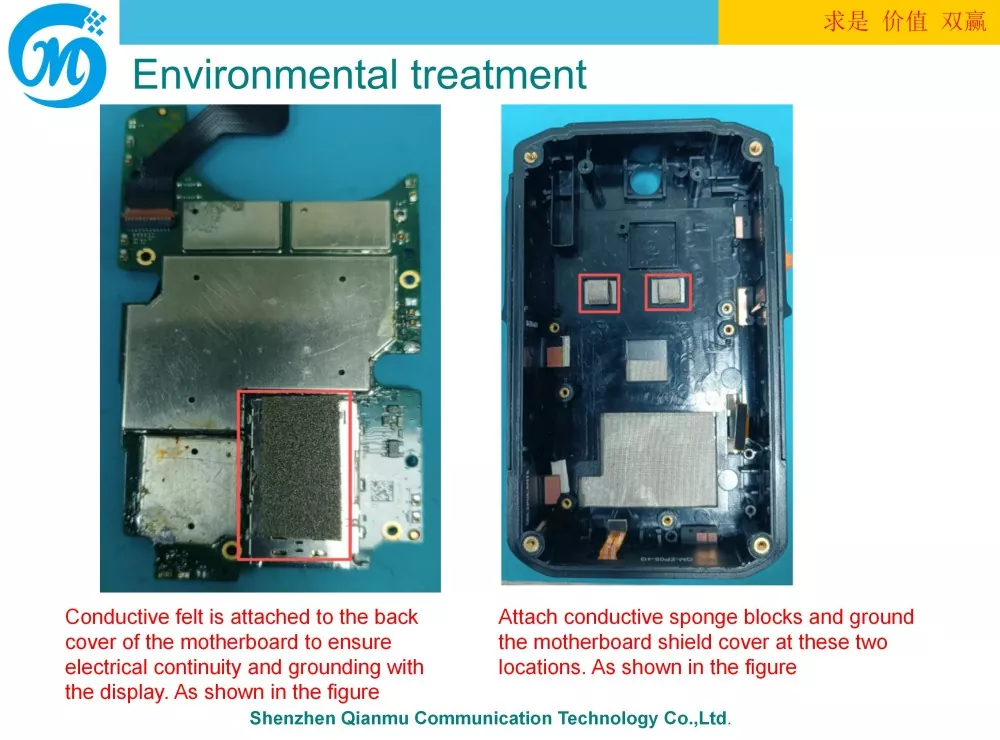

A: Tidak semestinya. Kebanyakan isu isyarat berpunca daripada pelepasan yang tidak mencukupi, antena berdekatan dengan sumber gangguan logam, penyambung longgar atau kekurangan simulasi badan manusia. Jurutera boleh menghasilkan semula keadaan operasi untuk mengenal pasti punca masalah dengan tepat.

S5: Adakah audit kilang disokong? Bolehkah dokumen kelayakan diberikan kepada pihak ketiga?

J: Audit kilang di tapak disokong semasa pelantikan. Versi elektronik laporan ujian ISO, RoHS, CE, FCC dan kumpulan tersedia; untuk bidaan perolehan polis, salinan kertas bercop boleh disediakan.
