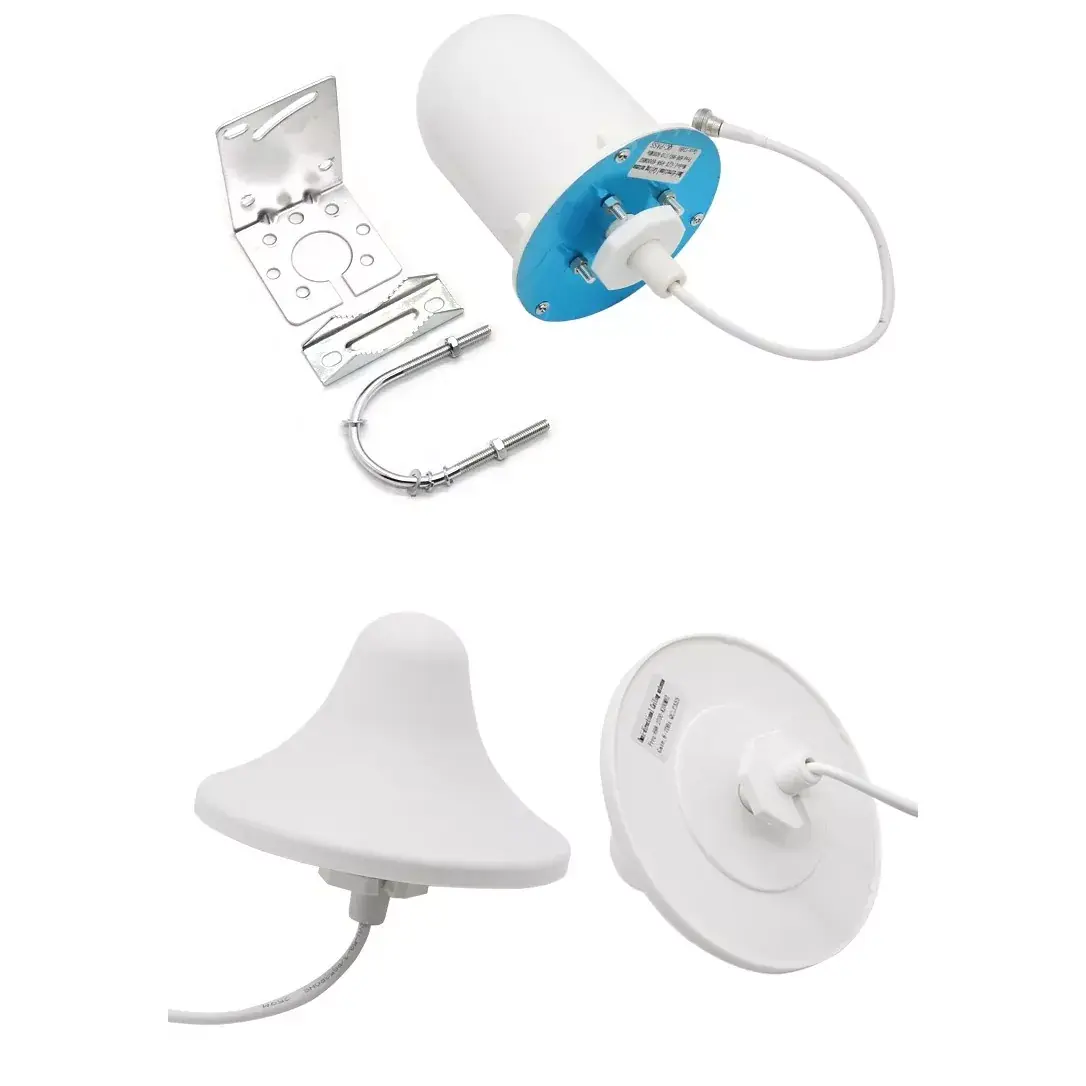

Antena Gunung Siling

Antena Pemasangan Siling ialah antena frekuensi radio omnidirectional yang dipasang di siling dalaman. Antena pemasangan siling Qianmu Communication yang dibangunkan sendiri menampilkan reka bentuk siling bulat bersepadu, dengan pengayun tembaga tulen ketepatan dan plat belakang reflektor yang sangat terpencil di dalam, dan merupakan antena komunikasi jalur lebar pasif. Produk ini boleh dibenamkan terus di siling untuk mencapai sinaran isyarat seragam 360°, dengan mengambil kira kedua-dua estetika pemasangan dan keupayaan liputan penuh, dan serasi secara meluas dengan WiFi dalaman, Bluetooth, penguatan isyarat 4G dan sistem rangkaian seluruh rumah. Antena pemasangan siling komunikasi Qianmu, dengan pengayun tembaga tulen + proses perumahan ABS kalis api, sangat serasi dengan pelbagai projek rangkaian dalaman komersial seperti hotel, bangunan pejabat, pusat beli-belah, kilang, dll.

Prinsip kerja

Antena yang dipasang di siling komunikasi seribu mesh mencapai penghantaran dan penerimaan isyarat yang stabil melalui mekanisme dwi sinaran pengayun suapan sepaksi dan pengagregatan pantulan bawah. Struktur dalaman dibahagikan kepada empat lapisan: penyambung suapan, pengayun sinaran, reflektor pengasingan, dan perumahan pelindung. Setiap parameter prestasi diukur dalam ruang anechoic, tiada parameter palsu ditandakan:

1. Prinsip resonans pengayun jalur lebar: Menggunakan pengayun tembaga omnidirectional anulus, meliputi jalur frekuensi standard WiFi dwi 2400-2500 MHZ dan 5150-5850 MHZ, gelombang berdiri jalur frekuensi yang diukur adalah keseluruhan ≤1.4, di mana tidak akan ada jalur frekuensi resonans penuh dalam zon buta G. ditemui di beberapa kawasan.

2. Kepekatan gelombang pantulan bawah: Plat belakang pantulan logam ditambah ke bahagian bawah antena untuk mengatasi kehilangan isyarat yang disebabkan oleh lunas logam siling dan panel aluminium siling ke atas. Pengecilan isyarat menegak ke bawah yang diukur dikurangkan sebanyak 70%, 90% daripada tenaga wayarles memancar ke dalam ruang dalaman, dan jarak liputan meningkat sebanyak 30% pada kuasa yang sama.

3. Mekanisme sinaran seragam 360°: Susun atur simetri pengayun bulat, turun naik sinaran mendatar ≤1.2dB, tiada masalah ketidakseimbangan liputan isyarat kuat pada satu sisi dan tiada rangkaian di sisi lain, mengukur perbezaan kekuatan isyarat dalam radius 10 meter tidak lebih daripada 5dBm.

4. Reka bentuk struktur anti-gangguan pengasingan: Lapisan kapas penyerap tambahan ditambah di dalam perumah untuk mengasingkan hingar elektromagnet yang dihasilkan oleh suis dan wayar di dalam bilik komputer di atas siling. Dalam senario rangkaian AP yang padat, gangguan frekuensi bersama dikurangkan sebanyak 40%, dan kelajuan rangkaian berbilang pengguna yang disambungkan secara serentak tidak menurun dengan ketara.

5. Struktur bahan kestabilan suhu yang luas: Perumahan ABS kalis api + pengayun semua tembaga, diuji selama 72 jam penuaan suhu tinggi dan rendah dari -30 °C hingga +65 °C, pengayun tiada pengoksidaan, ralat sisihan frekuensi ≤±3MHz, prestasi tidak merosot dalam persekitaran suhu tinggi jangka panjang siling tertutup.

Serasi dengan peralatan sokongan

Antena yang dipasang di siling ini serasi dengan sebahagian besar peranti komunikasi wayarles dalaman di pasaran. Pengubahsuaian kejuruteraan tidak memerlukan aksesori penyesuai tambahan dan boleh disambungkan terus untuk digunakan:

1. Peranti wayarles komersial: AP wayarles dwi-jalur perusahaan, penghala WiFi berkuasa tinggi, pengawal wayarles AC hotel, penghala wayarles dipasang di siling

2. Peralatan peningkatan isyarat: Penguat isyarat 2.4G/5G, stesen pangkalan mikro dalaman 4G/5G, pengulang isyarat telefon mudah alih, get laluan penguatan Bluetooth

3. Peralatan rangkaian Iot: Gerbang Bluetooth, stesen pangkalan koleksi dalaman LoRa, gerbang penderia 2.4G perindustrian, hos kawalan pusat kampus iot

4. Aksesori kejuruteraan semasa yang lemah: pembahagi kuasa frekuensi radio, pengganding, penyuap dalaman, modul pengembangan rangkaian kotak arus lemah

Panduan pemasangan dan penggunaan lengkap

(1) Perkara utama untuk perancangan prapemasangan

1. Perancangan lokasi: Di ​​dalam bilik terbuka, setiap antena yang dipasang di siling mempunyai radius liputan berkesan 8-12 meter. Di bilik hotel dengan banyak partition, satu antena diletakkan setiap 6-8 meter.

2. Pengelakan siling: Pasang untuk mengelakkan paip logam, kabel elektrik yang kuat, dan suis di dalam siling untuk mengurangkan gangguan elektromagnet;

3. Keperluan pendawaian: Gunakan penyuap RF standard 50Ω, dengan setiap panjang penyuap dikawal dalam jarak 15 meter untuk mengelakkan kehilangan isyarat yang berlebihan.

(2) Proses langkah demi langkah untuk pemasangan siling

1. Penggerudian: Buat lubang bulat berdiameter 30mm di papan gypsum/siling aluminium melalui penyuap frekuensi radio;

2. Pendawaian: Sambungkan satu hujung penyuap ke antara muka SMA di bahagian belakang antena yang dipasang di siling dan ketatkannya untuk mengelakkan longgar;

3. Membetulkan: Tolak badan utama antena dari bawah siling ke dalam lubang, dengan snap belakang di atas panel siling, mengunci dan membetulkan secara automatik;

4. Dok hujung belakang: Sambungkan hujung satu lagi penyuap ke AP wayarles, port RF penguat isyarat dan kuasa pada peranti;

5. Pengukuran dan penerimaan sebenar: Gunakan penguji isyarat untuk menguji kekuatan isyarat kawasan liputan. Julat -40 hingga -70 DBM dianggap liputan yang layak.

(3) Nota selepas penyelenggaraan

1. Periksa setiap enam bulan untuk klip antena yang longgar dan sambungan penyuap teroksida;

2. Dalam ruang bawah tanah yang lembap dan Tetapan dapur, tanggalkan dan bersihkan selongsong untuk penyingkiran habuk setiap tahun untuk mengelakkan pengumpulan habuk menjejaskan kecekapan sinaran;

3. Jangan susun kepingan logam atau wayar di atas antena, yang akan mengurangkan julat liputan wayarles dengan ketara.

Soalan Lazim Soalan Lazim

S1: Apakah peranti yang serasi dengan antena yang dipasang di siling ini?

A1: Antena yang dipasang di siling komunikasi Qianmu serasi dengan sebahagian besar peranti antara muka 50Ω RF seperti aps wayarles dwi-jalur, penguat isyarat WiFi berkuasa tinggi, stesen pangkalan mikro dalaman 4G, dsb. Ia boleh dipadankan terus untuk projek liputan wayarles komersial di hotel dan bangunan pejabat.

S2: Adakah anda memerlukan alat profesional untuk memasang Antena Pemasangan Siling? Bolehkah seorang bujang melakukan kerja?

J2: Tiada alat yang kompleks diperlukan. Hanya gerudi elektrik kecil diperlukan untuk membuat lubang, dan struktur snap-fit ​​dibetulkan. Seorang boleh menyelesaikan pemasangan satu antena yang dipasang di siling dalam masa 5 minit. Produk ini disertakan dengan manual pemasangan, malah pekerja binaan yang tidak mempunyai pengalaman terdahulu boleh memahami langkah operasi.

S3: Bolehkah antara muka antena, LOGO shell dan pembungkusan disesuaikan?

A3: Boleh disesuaikan sepenuhnya. Sebagai Kilang sumber, kami boleh menggantikan semua jenis antara muka RF SMA/N/BNC mengikut keperluan, menyokong pencetakan skrin sutera LOGO jenama pelanggan pada cangkerang, pembungkusan eksport neutral tersuai, pembungkusan kotak warna, dan kuantiti pesanan minimum untuk pesanan tersuai OEM/ODM boleh dirundingkan.

S4: Bagaimanakah kami boleh mengesahkan jarak liputan sebenar antena yang dipasang di siling? Bolehkah kami menyediakan data yang diukur?

A4: Ya. Setiap kelompok antena siling dilengkapi dengan laporan ujian ruang anechoic frekuensi radio, bersama-sama dengan video ujian liputan di tapak dan data kekuatan isyarat untuk pelbagai hotel domestik dan bangunan pejabat. Semua parameter adalah nyata dan boleh disahkan, dan pelanggan boleh menghantar sampel kembali untuk ujian kendiri dan perbandingan.
