Bagaimanakah Antena NB-IoT yang Betul Dapat Meningkatkan Ketersambungan dan Kebolehpercayaan untuk Peranti IoT Perindustrian

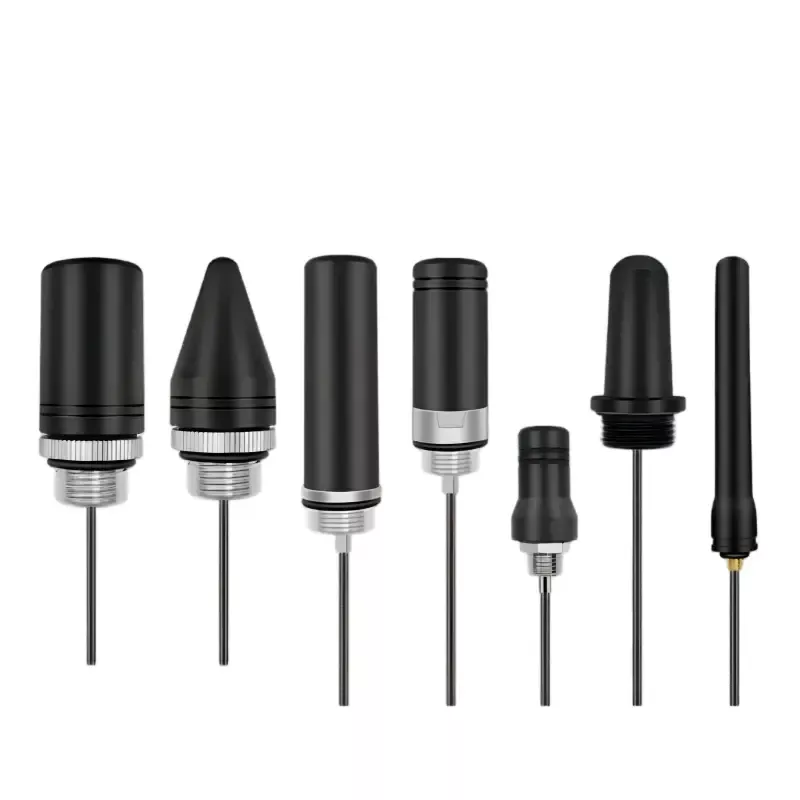

Qianmu, pengeluar antena profesional yang mengkhusus dalam penyelesaian komunikasi tanpa wayar, menyediakanAntena NB-IoTdireka untuk menyokong sambungan yang boleh dipercayai untuk peranti IoT industri, sistem pemeteran pintar dan kabinet kawalan luar. Dengan liputan jalur penuh dari 700 MHz hingga 960 MHz, reka bentuk kalis air bertaraf IP67, dan pilihan pelekap dan penyambung yang fleksibel, antena ini membantu pemaju peralatan menangani cabaran praktikal komunikasi tanpa wayar dalam persekitaran yang mencabar.

Antena NB-IoT ialah komponen RF penting untuk peranti Narrowband Internet of Things yang menghantar sejumlah kecil data melalui rangkaian selular. Memilih antena yang betul melibatkan lebih daripada padanan jalur frekuensi. Jurutera juga mesti mempertimbangkan kedudukan pemasangan, bahan kepungan, impedans, keuntungan antena, kalis air, kehilangan kabel dan keserasian penyambung. Panduan ini menerangkan cara antena NB-IoT berfungsi, tempat ia digunakan, spesifikasi yang penting dan cara memilih penyelesaian untuk penggunaan industri jangka panjang.

Jadual Kandungan

1. Apakah Antena NB-IoT?
2. Bagaimanakah Antena NB-IoT Berfungsi?
3. Ciri Mana Yang Paling Penting?
4. Di manakah Antena NB-IoT Digunakan?
5. Apakah Spesifikasi Teknikal Utama?
6. Bagaimana Anda Memilih Antena yang Betul?
7. Bagaimanakah Pemasangan Boleh Meningkatkan Prestasi?
8. Soalan Lazim
9. Kesimpulan

1. Apakah Antena NB-IoT?

Antena NB-IoT ialah komponen frekuensi radio yang membolehkan peranti menghantar dan menerima isyarat wayarles melalui rangkaian selular Narrowband Internet of Things. NB-IoT direka untuk peranti bersambung yang sering memerlukan penggunaan kuasa yang rendah, liputan kawasan luas dan komunikasi yang boleh dipercayai untuk penghantaran data yang kecil.

Peranti biasa termasuk meter air pintar, meter gas, terminal pemantauan elektrik, penderia alam sekitar, pengawal industri dan peralatan pemantauan jauh. Aplikasi ini mungkin beroperasi untuk tempoh yang lama tanpa penyelenggaraan yang kerap, menjadikan pemilihan antena sebagai bahagian penting dalam keseluruhan reka bentuk produk.

Antena NB-IoT boleh didapati dalam beberapa bentuk:

• Antena terbina dalam:Disepadukan ke dalam perumah peranti atau pemasangan litar di mana ruang dan penampilan adalah penting.
• Tampalan antena:Struktur padat sesuai untuk aplikasi wayarles terbenam terpilih.
• Antena yang dipasang pada kenderaan:Penyelesaian luaran yang direka untuk peralatan mudah alih dan keadaan pemasangan tertentu.
• Antena luaran yang dipasang dengan skru:Antena dipasang melalui panel kepungan, selalunya disukai untuk kabinet logam dan peralatan perindustrian luar.

Untuk peralatan yang dipasang di dalam kepungan logam, antena luaran boleh menyediakan laluan RF yang lebih praktikal daripada antena yang diletakkan sepenuhnya di dalam kabinet. Penyelesaian antena NB-IoT Qianmu direka bentuk di sekitar pemasangan kabinet luar dan menyokong benang pelekap, panjang kabel dan konfigurasi penyambung yang berbeza.

2. Bagaimanakah Antena NB-IoT Berfungsi?

Antena NB-IoT menukar isyarat elektrik daripada modul komunikasi wayarles kepada gelombang elektromagnet dan menerima isyarat radio masuk daripada rangkaian selular. Prestasinya bergantung pada reka bentuk elektrik antena, kekerapan operasi, bahan sekeliling dan cara ia dipasang.

Tiga pertimbangan kejuruteraan amat penting.

Padanan Frekuensi

Antena mesti direka bentuk untuk jalur frekuensi yang digunakan oleh rangkaian NB-IoT sasaran. Antena yang kurang dipadankan dengan jalur operasi boleh memantulkan lebih banyak tenaga RF ke arah pemancar dan bukannya memancarkannya dengan cekap. Oleh itu, liputan kekerapan dan pemadanan impedans hendaklah disahkan sebelum penggunaan.

Impedans dan Kecekapan RF

Impedans 50-ohm digunakan secara meluas dalam sistem RF. Memadankan antena, kabel sepaksi dan modul komunikasi membantu mengurangkan pantulan dan mengekalkan pemindahan isyarat yang cekap. Nisbah gelombang berdiri voltan (VSWR) ialah satu penunjuk yang berguna bagi pemadanan impedans, walaupun ia tidak secara bebas mewujudkan kecekapan antena keseluruhan atau julat komunikasi dunia sebenar.

Kepungan dan Kesan Persekitaran

Kabinet logam boleh menghalang atau mengubah sinaran frekuensi radio, manakala kabel berdekatan, bekalan kuasa dan komponen elektronik boleh mempengaruhi prestasi antena. Memasang antena di luar kabinet boleh membantu mengurangkan perisai berkaitan kepungan, dengan syarat antena dipasang dan dibumikan mengikut keperluan reka bentuknya.

3. Ciri-ciri Mana Yang Paling Penting dalam Antena NB-IoT Perindustrian?

Peralatan IoT industri selalunya beroperasi di luar atau di lokasi yang akses untuk penyelenggaraan adalah terhad. Oleh itu, antena yang sesuai harus menggabungkan keserasian elektrik dengan ketahanan mekanikal dan fleksibiliti pemasangan.

Liputan Frekuensi Luas

Julat frekuensi yang disokong luas boleh memudahkan penggunaan produk merentas rangkaian NB-IoT yang serasi. Antena luaran yang ditampilkan Qianmu meliputi 700–960 MHz, tetapi pembeli masih harus mengesahkan jalur frekuensi sebenar yang digunakan oleh pengendali selular dan modul komunikasi mereka.

Perlindungan Kalis Air dan Habuk IP67

Kepungan berkadar IP67 direka bentuk untuk memberikan perlindungan habuk dan menahan keadaan rendaman sementara yang ditentukan di bawah keperluan ujian yang berkenaan. Penilaian ini berharga untuk kabinet pemantauan luar yang terdedah kepada hujan, habuk dan cuaca yang berubah-ubah. Pemasangan dan pengedap panel yang betul kekal penting untuk mengekalkan perlindungan pada tahap pemasangan peralatan yang lengkap.

Pilihan Pemasangan dan Sambungan Fleksibel

Kabinet yang berbeza memerlukan dimensi pelekap dan susunan kabel yang berbeza. Pilihan berulir M12 dan M16 boleh membantu menampung reka bentuk panel yang berbeza, manakala penyambung jenis SMA, IPEX, BNC dan N menawarkan potensi keserasian dengan pelbagai antara muka RF. Jantina penyambung dan antara muka yang tepat mesti disahkan untuk model yang dipilih.

Ketahanan Alam Sekitar

Bahan perumahan, komponen pengedap, pembinaan kabel, dan bahagian logam tahan kakisan mempengaruhi kebolehpercayaan jangka panjang. Untuk pemasangan pantai, peralatan pengangkutan dan sistem utiliti luar, pembeli harus menilai had suhu, pendedahan getaran, risiko kakisan dan keperluan penyelenggaraan bersama-sama.

4. Di Mana Antena NB-IoT Digunakan?

Antena NB-IoT menyokong pelbagai aplikasi pemantauan jauh dan komunikasi kadar data rendah. Reka bentuk kalis air luaran amat berguna apabila peranti dipasang dalam kabinet logam atau terdedah kepada keadaan luar.

Pemeteran Air dan Gas Pintar

Sistem pemeteran yang disambungkan menghantar bacaan penggunaan dan maklumat operasi ke platform pengurusan jauh. Peletakan antena boleh mempengaruhi kebolehpercayaan komunikasi apabila meter dipasang di kawasan utiliti bawah tanah, kandang luar atau lokasi yang dikelilingi oleh bahan binaan.

Elektrik dan Kawalan Perindustrian

Terminal pemantauan kuasa, penumpu meter elektrik dan kabinet kawalan industri menggunakan sambungan wayarles untuk melaporkan status peralatan dan data ukuran. Antena luaran boleh membantu menangani kekangan RF yang dihasilkan oleh penutup logam.

Bandar Pintar dan Pemantauan Alam Sekitar

Penderia kualiti udara, stesen pemantauan habuk jalan, peralatan pemantauan cuaca dan pengawal lampu jalan pintar mungkin memerlukan pautan wayarles yang boleh dipercayai di seluruh lokasi yang diedarkan. Kalis air dan penarafan suhu yang sesuai adalah penting apabila peranti ini beroperasi di luar rumah.

IoT Pertanian

Pemantauan tanah jauh, kawalan alam sekitar rumah hijau dan pemantauan kualiti air akuakultur boleh menggunakan sambungan NB-IoT untuk menghantar pengukuran dari lokasi yang menyusahkan rangkaian berwayar konvensional.

Penggera Peralatan Jauh

Kemudahan industri boleh menggunakan terminal bersambung untuk melaporkan keadaan tidak normal, kerosakan peralatan atau perubahan dalam status operasi. Prestasi antena harus dinilai bersama ketersediaan rangkaian, pengurusan kuasa dan ciri modul komunikasi yang disokong.

5. Apakah Spesifikasi Teknikal Utama Antena NB-IoT?

Spesifikasi teknikal menyediakan asas praktikal untuk membandingkan model antena. Jadual berikut meringkaskan parameter diterbitkan bagi antena NB-IoT luaran Qianmu yang ditampilkan. Spesifikasi hendaklah disahkan semula terhadap petikan dan lembaran data untuk model tepat yang dipesan.

Spesifikasi ini menerangkan produk yang ditampilkan dan bukannya setiap antena dalam kategori NB-IoT. Prestasi sebenar bergantung pada konfigurasi yang dipilih, persekitaran pemasangan, jalur rangkaian, penghalaan kabel dan peranti hos. Pembeli harus meminta data ujian yang berkenaan apabila kriteria penerimaan khusus diperlukan.

6. Bagaimana Anda Memilih Antena NB-IoT yang Betul?

Memilih antena bermula dengan keperluan komunikasi peranti siap. Model yang berprestasi baik dalam makmal mungkin memberikan hasil yang berbeza apabila dipasang berhampiran panel logam, elektronik kuasa atau komponen sensitif RF yang lain.

Gunakan senarai semak berikut semasa menilai pembekal dan konfigurasi antena:

• Sahkan jalur rangkaian:Semak frekuensi yang disokong oleh pengendali yang digunakan dan modul NB-IoT.
• Nilai lokasi pemasangan:Tentukan sama ada antena akan dipasang di dalam kepungan plastik, di luar kabinet logam, atau pada peralatan mudah alih.
• Pilih benang pelekap yang betul:Sahkan ketebalan panel, diameter lubang, kelegaan yang tersedia, dan keperluan pengedap.
• Padankan penyambung:Sahkan jenis penyambung, jantina, galangan kabel dan antara muka pada modul komunikasi.
• Pilih panjang kabel yang sesuai:Elakkan panjang kabel yang tidak perlu kerana kabel sepaksi memperkenalkan kehilangan RF yang boleh mengurangkan isyarat yang dihantar ke atau diterima daripada antena.
• Semak keadaan persekitaran:Pertimbangkan hujan, habuk, suhu yang melampau, getaran dan pendedahan garam.
• Minta maklumat ujian yang berkaitan:Semak respons kekerapan, VSWR, keuntungan, dan sebarang keputusan ujian alam sekitar yang berkenaan dengan model yang dicadangkan.
• Uji peranti lengkap:Sahkan kesambungan dan kualiti isyarat menggunakan kepungan sebenar, laluan kabel, modul dan lokasi pemasangan yang dimaksudkan.

Untuk projek OEM, penyesuaian juga boleh melibatkan dimensi perumahan, panjang kabel, konfigurasi penyambung dan struktur pelekap. Membincangkan keperluan ini sebelum perkakas atau pengeluaran besar-besaran membantu mengurangkan perubahan penyepaduan kemudian dalam kitaran pembangunan.

7. Bagaimanakah Pemasangan Boleh Meningkatkan Prestasi Antena NB-IoT?

Malah antena yang dinyatakan dengan betul boleh berprestasi rendah jika ia dipasang dengan buruk. Beberapa langkah praktikal boleh membantu mengekalkan prestasi RF dan mengekalkan perlindungan alam sekitar.

1. Pilih kedudukan pelekap yang sesuai.Untuk antena kabinet luaran, gunakan lokasi panel yang sesuai yang mengelakkan halangan yang tidak perlu daripada struktur logam berdekatan.
2. Selamatkan perkakasan pelekap dengan betul.Ikut arahan pemasangan pengilang dan keperluan mengetatkan untuk mengelakkan kerosakan benang atau menjejaskan pengedap.
3. Halakan kabel sepaksi dengan berhati-hati.Elakkan selekoh tajam, lipatan berulang, cubitan, dan larian kabel yang tidak perlu.
4. Asingkan kabel daripada sumber gangguan jika praktikal.Jauhkan pendawaian RF daripada elektronik kuasa yang bising dan komponen pensuisan apabila susun atur peralatan membenarkan.
5. Periksa komponen pengedap.Pastikan gasket dan titik masuk kabel dipasang dengan betul, terutamanya dalam kabinet luar.
6. Ujian selepas perhimpunan akhir.Nilaikan pendaftaran rangkaian, penunjuk isyarat dan penghantaran data peringkat aplikasi di bawah keadaan operasi yang mewakili.

Pemasangan harus dianggap sebagai sebahagian daripada reka bentuk sistem antena dan bukannya sebagai tugas mekanikal terakhir. Menguji pemasangan lengkap ialah cara yang paling boleh dipercayai untuk mengenal pasti isu yang mungkin tidak muncul apabila antena dinilai secara berasingan.

8. Soalan Lazim Mengenai Antena NB-IoT

S1: Apakah julat frekuensi yang perlu disokong oleh antena NB-IoT?

Julat yang diperlukan bergantung pada jalur selular yang digunakan oleh rangkaian sasaran. Antena luaran yang ditampilkan Qianmu meliputi 700–960 MHz. Sahkan penempatan rangkaian tempatan dan keserasian modul sebelum memilih model.

S2: Bolehkah antena NB-IoT dipasang pada kabinet kawalan logam?

ya. Antena luaran yang dipasang skru selalunya sesuai untuk kabinet logam kerana radiator boleh diletakkan di luar kepungan. Reka bentuk pelekap, susunan pembumian atau gandingan, dan arahan pemasangan hendaklah dipatuhi untuk model tertentu.

S3: Adakah antena NB-IoT bertaraf IP67 sesuai untuk kegunaan luar?

Penarafan IP67 menunjukkan tahap perlindungan kemasukan habuk dan air yang ditetapkan di bawah keadaan ujian tertentu. Ia boleh sesuai untuk banyak aplikasi luaran, tetapi pemasangan lengkap juga mesti mengekalkan pengedap yang sesuai dan perlindungan alam sekitar.

S4: Bolehkah panjang kabel dan jenis penyambung disesuaikan?

ya. Qianmu menyenaraikan pilihan kabel dari 1.5 m hingga 10 m dan pilihan penyambung termasuk jenis SMA, IPEX, BNC dan N. Ketersediaan bergantung pada konfigurasi yang dipilih, jadi sahkan butiran penyambung dan keperluan kabel apabila meminta sebut harga.

S5: Adakah perolehan antena yang lebih tinggi sentiasa memberikan sambungan yang lebih baik?

Tidak. Keuntungan mesti dipertimbangkan bersama corak sinaran, orientasi pemasangan, keadaan rangkaian dan sistem penerima. Antena yang lebih tinggi tidak menjamin prestasi yang lebih baik secara automatik dalam setiap arah atau lokasi.

S6: Bagaimanakah saya boleh mengurangkan kehilangan isyarat semasa pemasangan?

Gunakan kabel sepaksi kehilangan rendah yang sesuai, pilih panjang kabel yang sesuai, elakkan selekoh tajam, pastikan pemasangan penyambung bunyi, dan letakkan antena jauh dari halangan yang ketara. Sahkan prestasi selepas memasang antena dalam penutup akhir.

S7: Apakah maklumat yang perlu saya berikan apabila meminta antena NB-IoT tersuai?

Sediakan jalur frekuensi operasi, model modul komunikasi, bahan kepungan, dimensi pelekap, panjang kabel, jenis penyambung, keadaan persekitaran, kuantiti sasaran dan sebarang kriteria ujian RF atau perlindungan kemasukan yang diperlukan. Maklumat ini membantu pembekal menilai keserasian dan mengesyorkan konfigurasi yang sesuai.

9. Kesimpulan: Bina Sambungan IoT yang Lebih Boleh Dipercayai

Antena NB-IoT yang dipilih dengan baik membantu peranti yang bersambung mengekalkan komunikasi wayarles yang berkesan dalam aplikasi daripada pemeteran pintar dan pemantauan industri kepada penderiaan alam sekitar dan sistem kawalan luar. Keserasian frekuensi, pemadanan impedans, struktur pelekap, pemilihan kabel dan perlindungan alam sekitar semuanya menyumbang kepada hasil akhir.

Qianmu menawarkan penyelesaian antena NB-IoT luaran yang menampilkan liputan 700–960 MHz, perlindungan IP67, pilihan pelekap M12 dan M16 serta pilihan kabel dan penyambung boleh dikonfigurasikan. Bagi pengeluar peralatan, penyepadu sistem dan pembangun produk IoT, menilai parameter ini berbanding keadaan operasi sebenar ialah langkah penting ke arah penggunaan yang boleh dipercayai.
