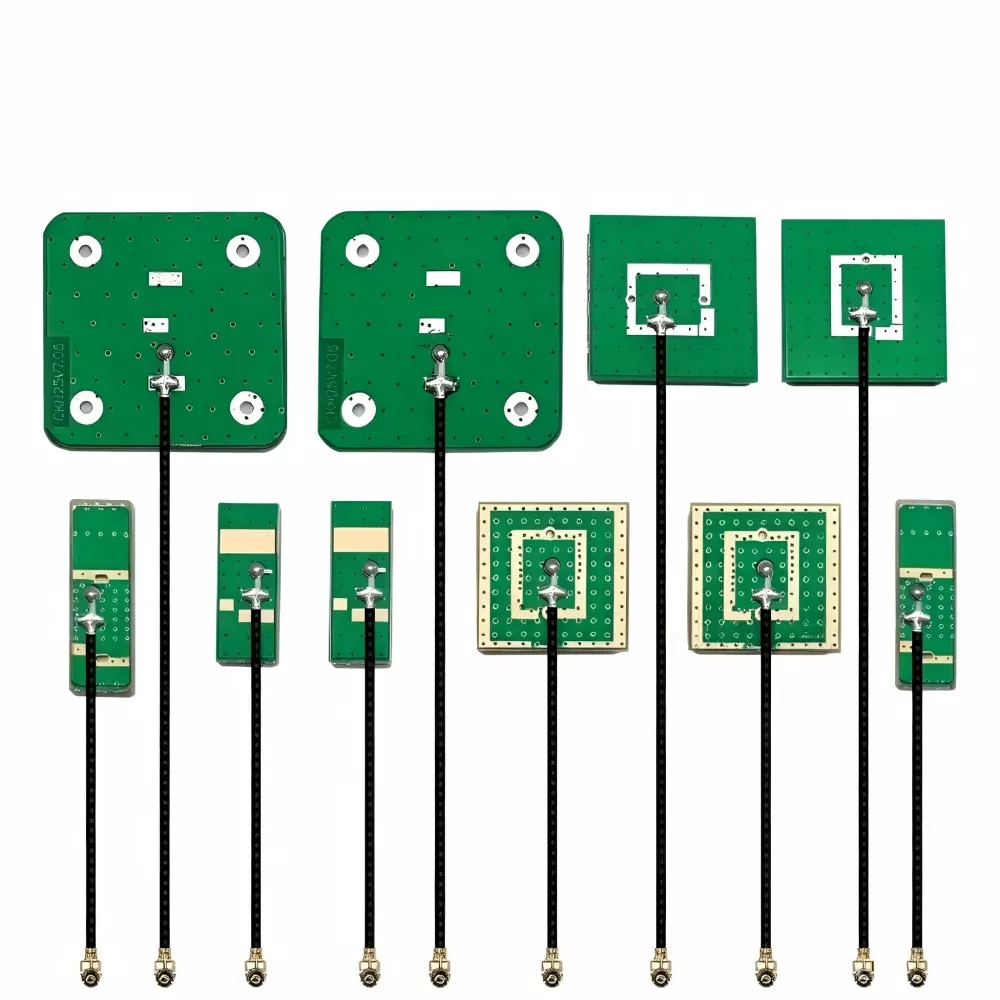

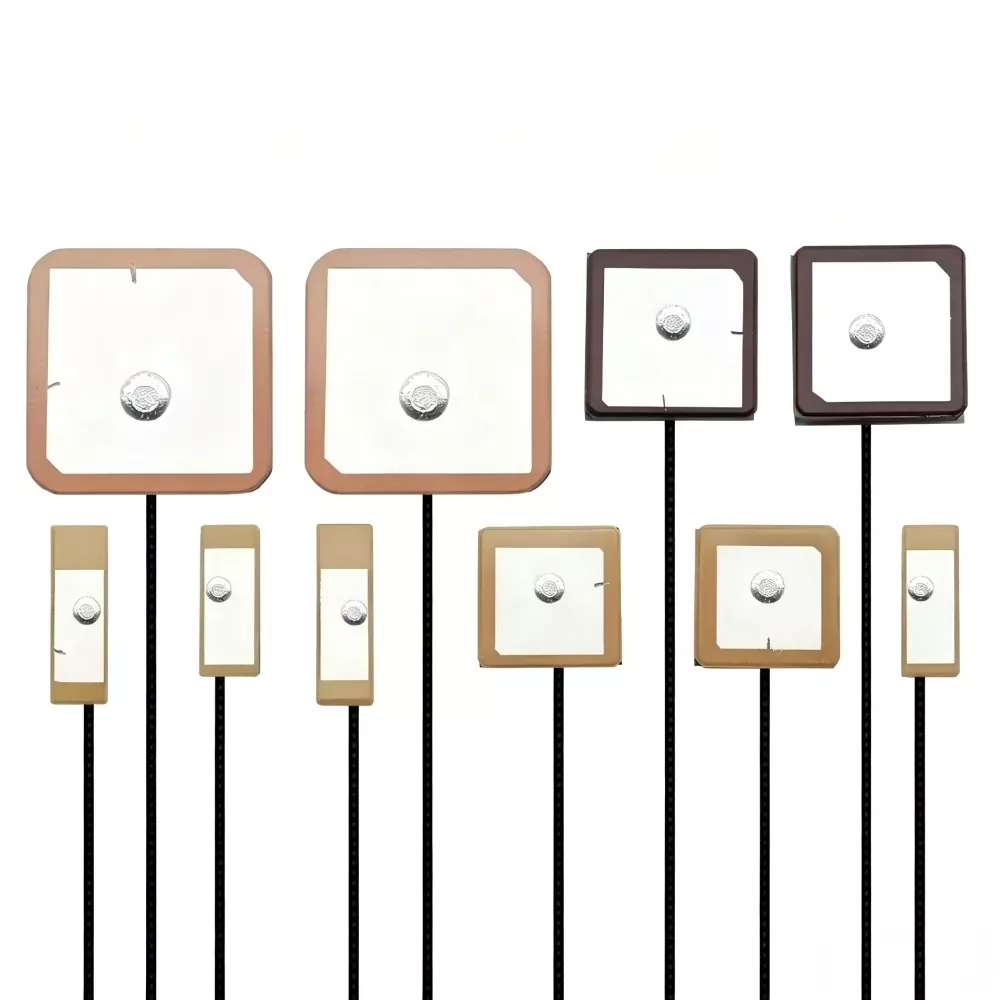

Antena GPS BeiDou

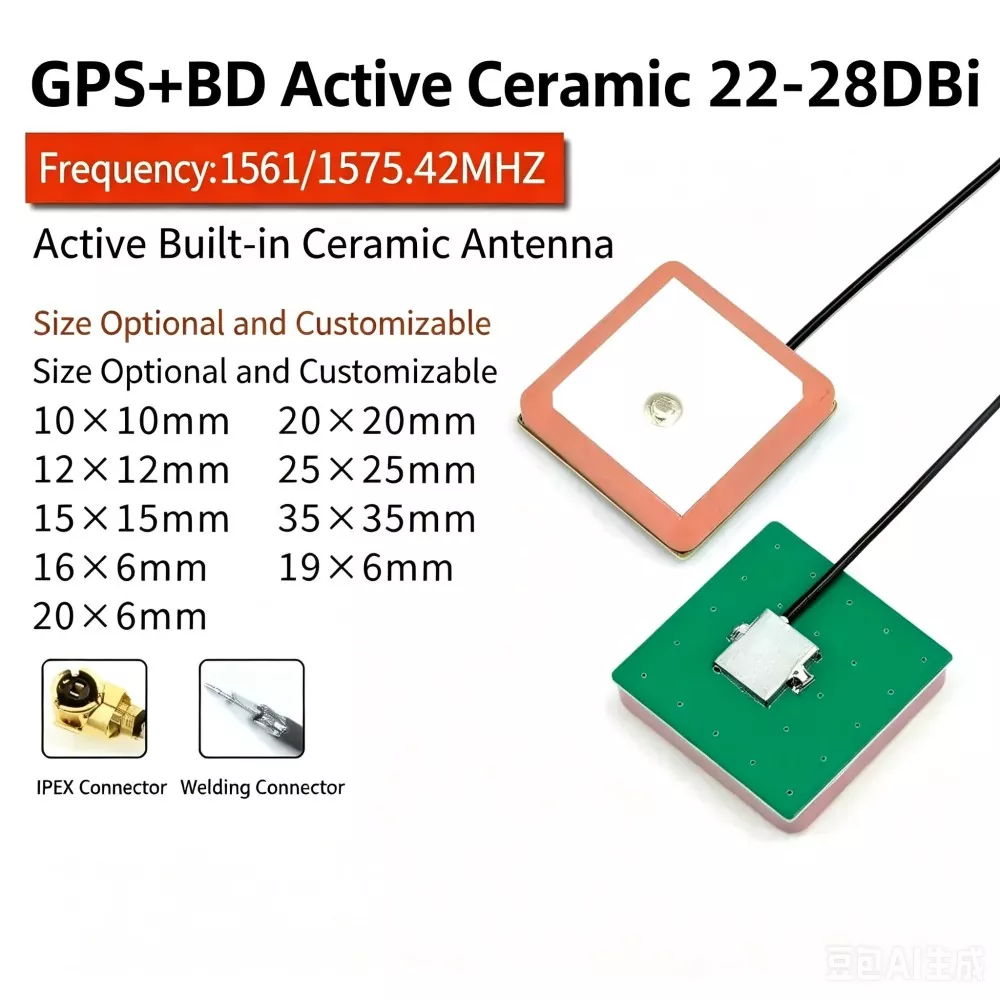

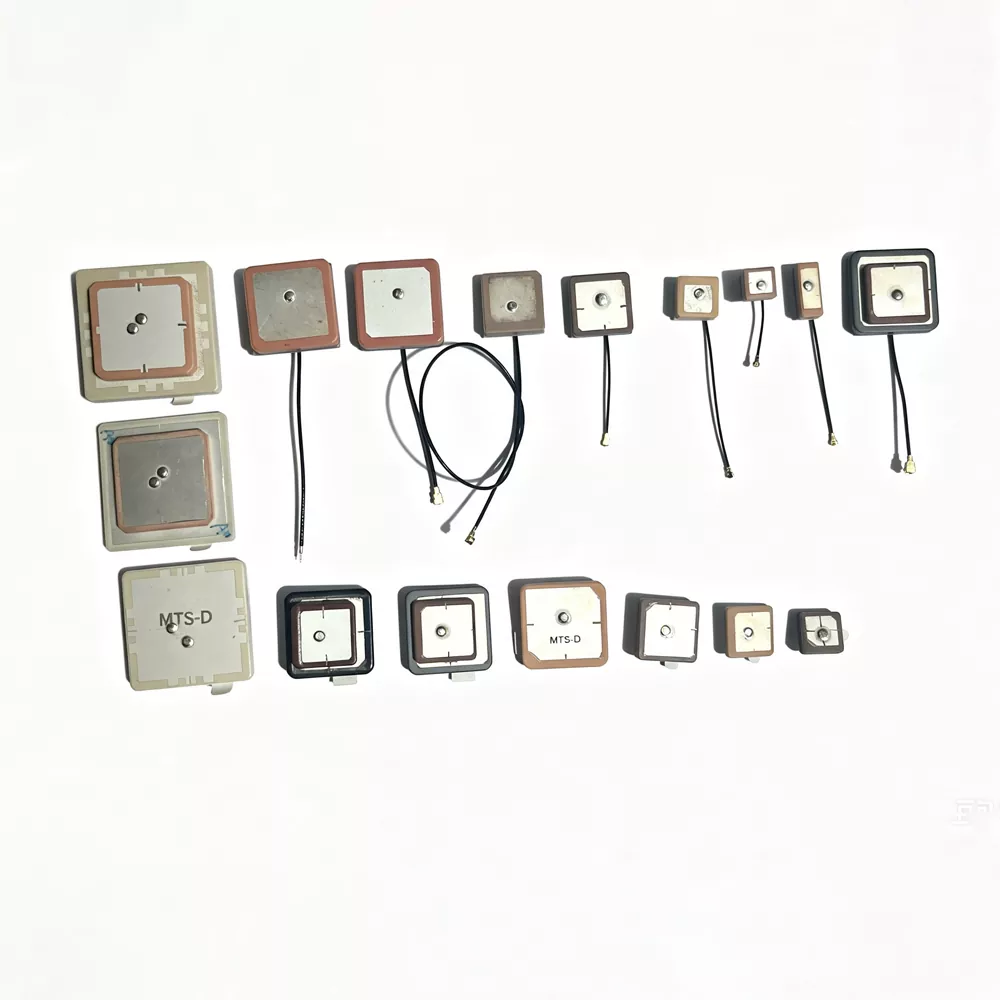

Antena BeiDou GPS ialah komponen RF navigasi satelit yang direka untuk penerimaan isyarat frekuensi L1/B1, termasuk GPS L1 (1575.42 MHz) dan BeiDou B1 (1561 MHz).

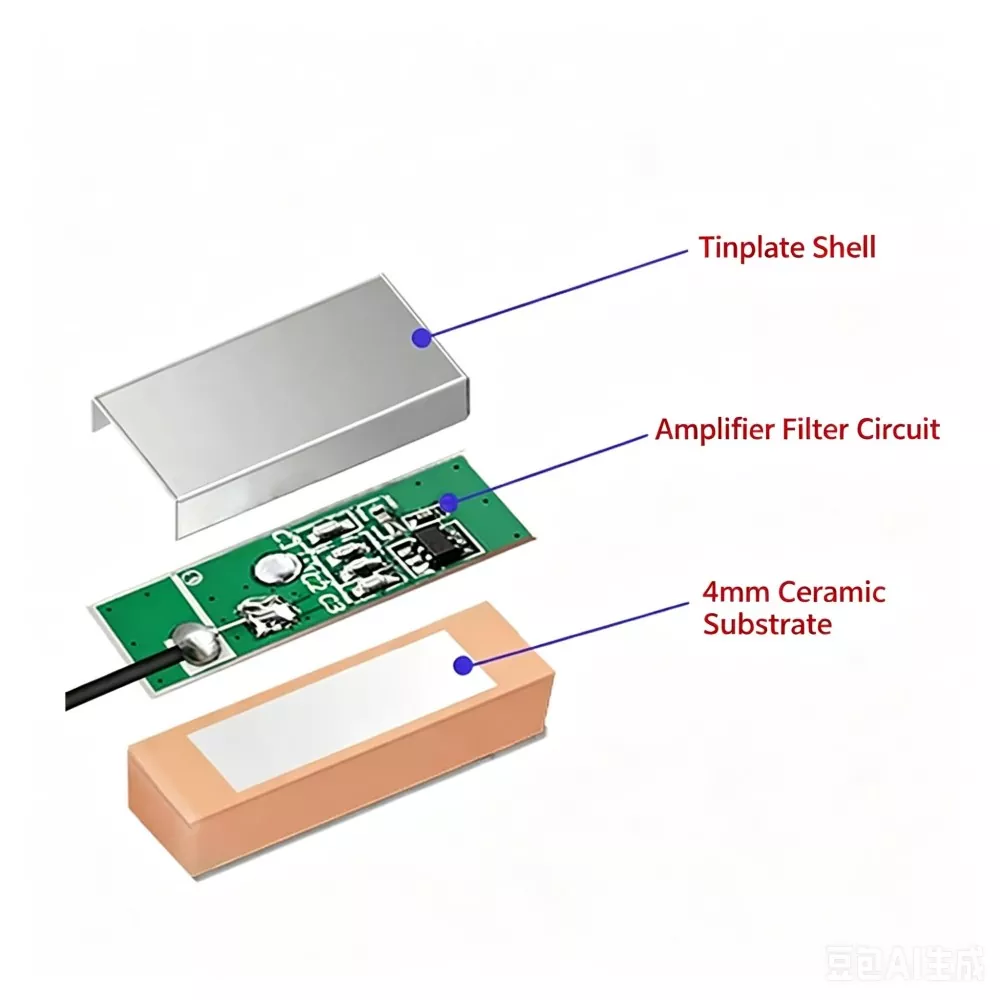

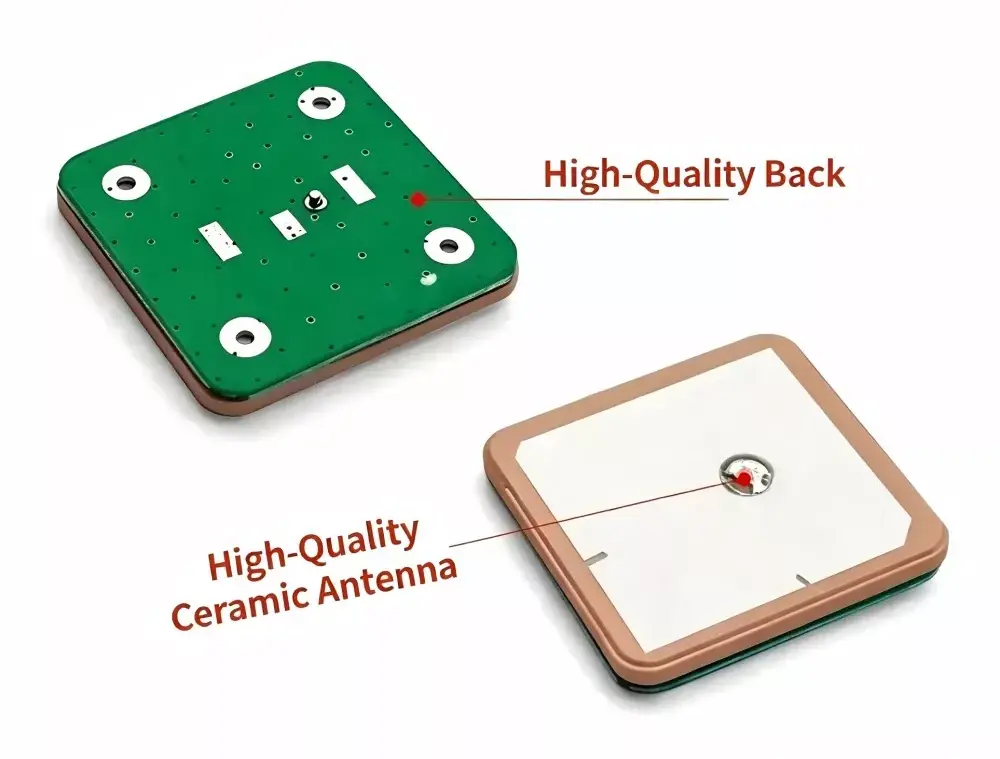

Antena biasanya menggunakan struktur tampalan dielektrik seramik dengan bahan ketelusan yang tinggi. Penerimaan isyarat dicapai melalui resonans elektromagnet antara tampalan logam dan substrat seramik, menukar isyarat RF satelit yang lemah kepada isyarat elektrik bunyi rendah untuk pemprosesan penerima GNSS.

Polarisasi bulatan sebelah kanan (RHCP) digunakan untuk memadankan ciri penghantaran satelit, mengurangkan kehilangan ketidakpadanan polarisasi dalam persekitaran penerimaan dinamik.

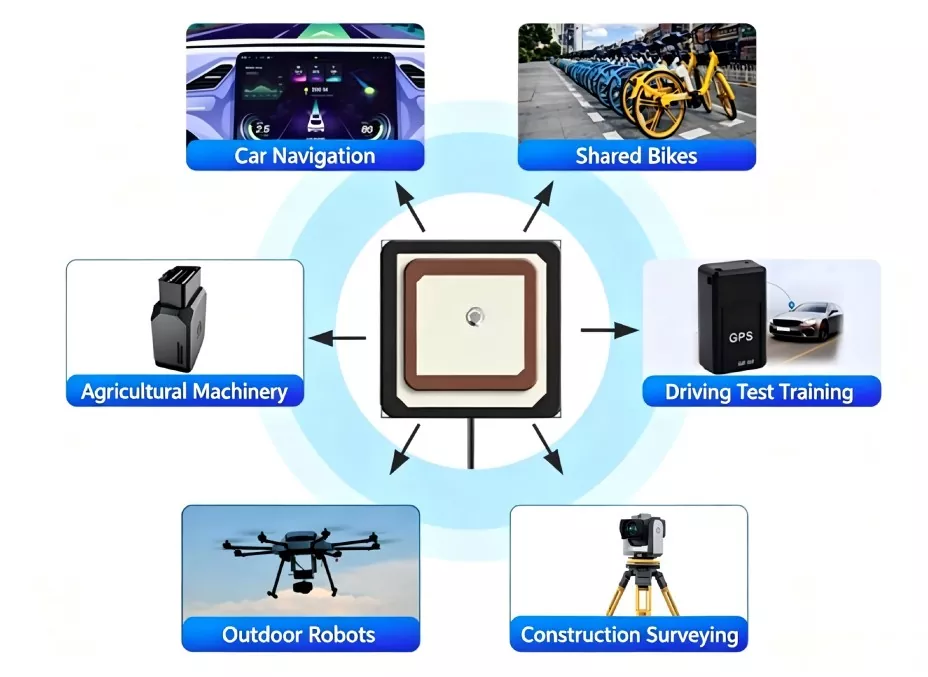

Peranti Serasi

Sebagai sourceFactory, kami menghasilkan GPS BeiDou Antena. Ia mempunyai keserasian yang luar biasa dan digunakan secara meluas dalam peranti berikut:

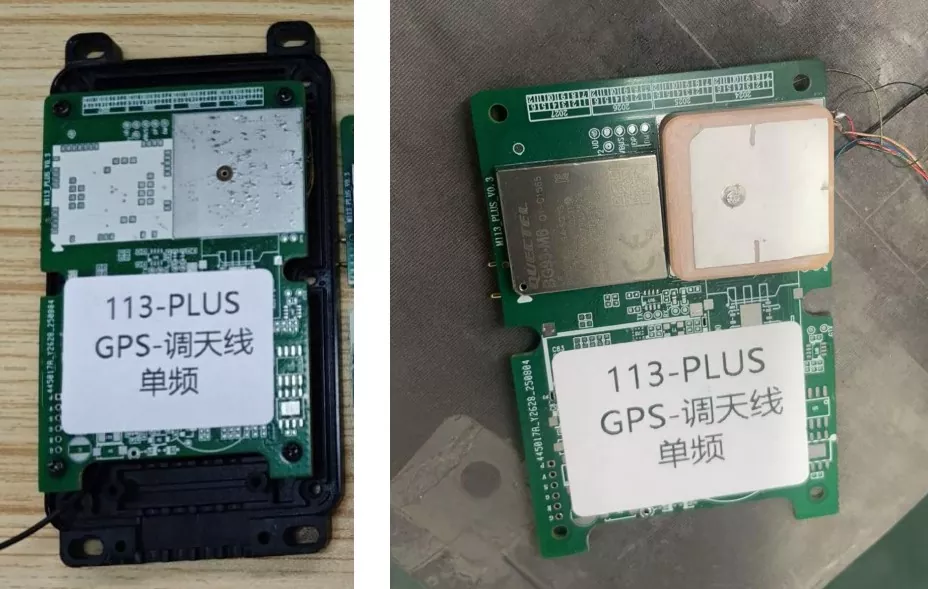

• Dalam Kenderaan dan Perjalanan: Sistem navigasi dalam kenderaan, kunci pintar untuk basikal kongsi dan skuter elektrik, kamera pemuka dan penjejak OBD.

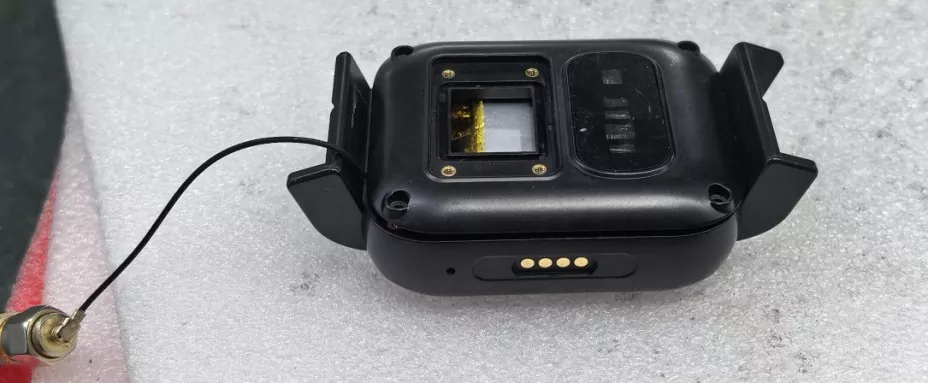

• Internet Perkara dan Boleh Dipakai: Jam tangan pintar, lencana lokasi kanak-kanak/warga tua, penjejak haiwan peliharaan kecil, tag penjejakan aset.

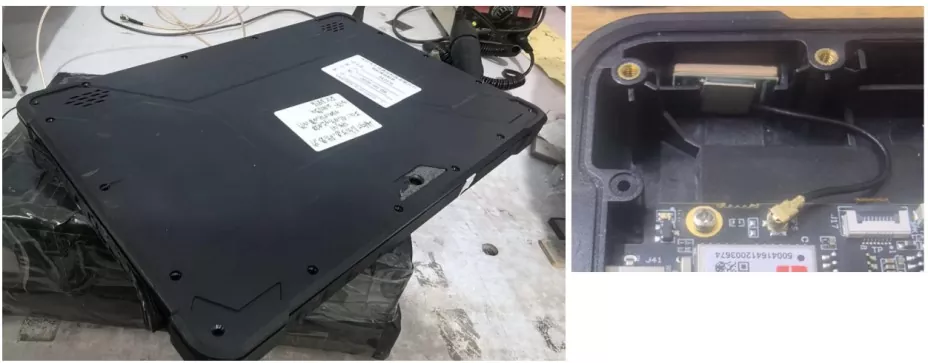

• Industri dan Ukur: Terminal ukur dan pemetaan ketepatan tinggi, pengawal penerbangan dron pertanian, penderia IoT industri, PDA pegang tangan.

Mata Jualan Teras dan Data Terukur Sebenar

Kami Pengeluaran Kilang GPS Antena Luaran Mempunyai kelebihan teras berikut:

1. Keseimbangan muktamad saiz dan prestasi: Menggunakan teknologi seramik pembakaran bersama (LTCC) suhu rendah berbilang lapisan, komponen ini mengekalkan frekuensi resonans yang stabil walaupun dalam pakej ultra nipis berukuran hanya 16×6×4.5mm, menjadikannya sesuai untuk peranti IoT kecil yang terhad ruang.

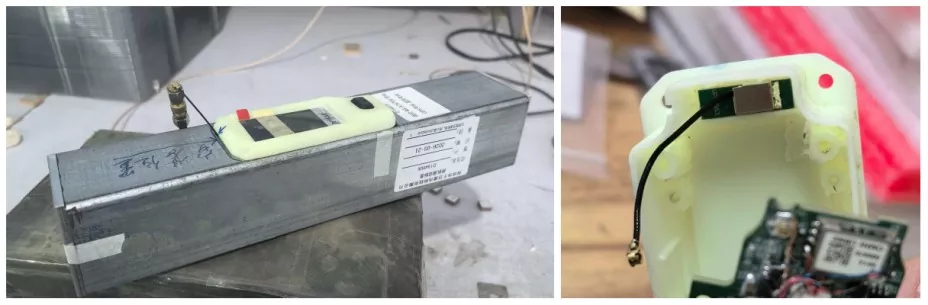

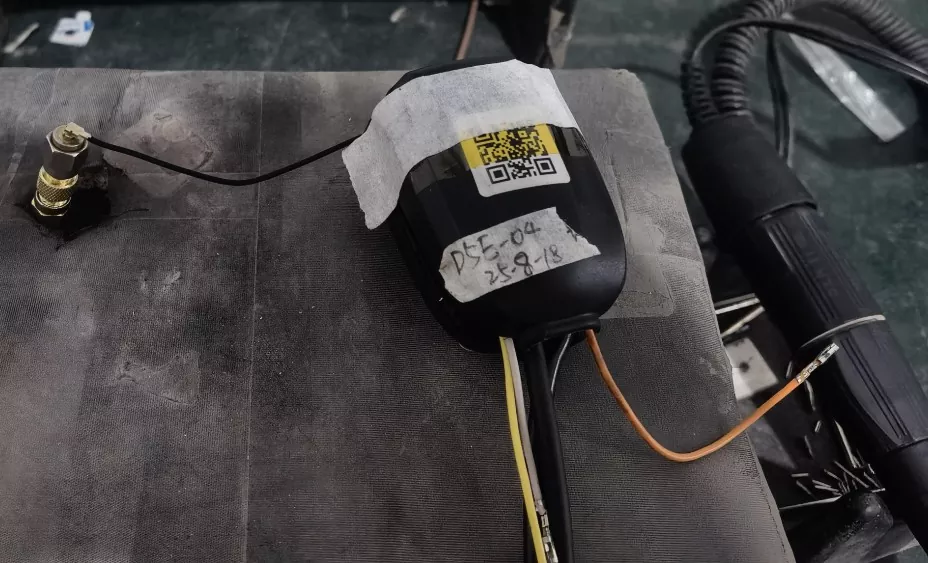

2. Keupayaan pengesanan isyarat lemah yang sangat baik: Dilengkapi dengan LNA (penguat hingar rendah) berprestasi tinggi, angka hingar (NF) yang diukur ialah ≤2.0 dB, dan keuntungan boleh mencapai 25 dB ± 3 dB. Dalam ujian sebenar, masa pemerolehan satelit permulaan sejuk peranti telah dikurangkan kepada dalam masa 25 saat, dan ia boleh memperoleh lebih daripada 7 satelit secara stabil walaupun dalam persekitaran ngarai bandar.

3. Kestabilan suhu tinggi: Pekali suhu dielektrik seramik dikawal dalam ±30 ppm/℃. Dalam persekitaran yang melampau antara -40 ℃ hingga 85 ℃, anjakan frekuensi resonan adalah ≤±5 MHz—jauh lebih baik daripada antena PCB konvensional.

4. Padanan Impedans dan Anti-Gangguan: Reka bentuk impedans standard 50Ω dengan VSWR ≤ 1.5; tersedia secara pilihan dengan salutan ferit pada permukaan, menawarkan penindasan luar jalur ≥ 40 dB dan melindungi papan induk secara berkesan daripada gangguan frekuensi tinggi seperti penukar DC-DC.

Spesifikasi dan Parameter Teknikal Teras

Perbandingan yang mendalam dengan produk pesaing

1. Keperluan Pembersihan

Antena mesti diletakkan di kawasan yang tidak terhalang. Tiada objek logam besar harus hadir dalam sudut ketinggian 30° di atas antena. Satah tanah bersaiz 7 cm × 7 cm berterusan hendaklah disimpan di bawah antena sebagai pemantul, tanpa penghalaan dibenarkan terus di bawah kawasan aktif.

2. Pengasingan EMI

Jauhkan antena daripada komponen hingar tinggi seperti penukar DC-DC, pengayun kristal, CPU dan pembesar suara. Jarak pemisahan minimum 2 cm disyorkan.

3. Kawalan Impedans

Kekalkan impedans terkawal 50Ω dari titik suapan antena ke modul GNSS. Jejak RF hendaklah disimpan pendek, dengan penghalaan yang lancar dan tiada selekoh sudut tegak.

4. Kawalan Orientasi

Permukaan seramik mesti menghadap ke atas dan kekal selari dengan satah tanah. Sudut kecondongan tidak boleh melebihi 15° untuk mengekalkan ciri penerimaan RHCP yang stabil.

Pertimbangan Kejuruteraan RF

1. Pergantungan satah tanah

Antena GNSS memerlukan satah tanah yang stabil. Prestasi dikaitkan secara langsung dengan saiz tanah dan simetri.

2. Kepekaan persekitaran berbilang laluan

Persekitaran bandar memperkenalkan laluan pantulan isyarat yang merendahkan ketepatan kedudukan dan meningkatkan pencairan ketepatan (DOP).

3. Sumbangan LNA

Keuntungan penguat hingar rendah meningkatkan sensitiviti pemerolehan tetapi juga meningkatkan kerentanan kepada gangguan luar jalur jika penapisan tidak mencukupi.

4. Kestabilan frekuensi

Pekali suhu dielektrik seramik menjejaskan hanyutan resonan di bawah keadaan kitaran haba.

Bagaimana untuk memilih produk yang betul?

Apabila memilih Antena Luaran GPS, pertimbangkan faktor utama berikut:

1. Kekerapan dan polarisasi Sahkan sama ada peranti memerlukan GPS L1, BeiDou B1 atau sokongan dwi-frekuensi. Jangan campurkan antena GNSS terkutub bulat dengan antena terkutub linear seperti jenis 2.4G, kerana ini akan mengakibatkan penerimaan yang tidak sepadan dan terdegradasi.

2. Ruang pemasangan Untuk peranti padat, antena seramik biasanya digunakan kerana faktor bentuknya yang kecil. Untuk aplikasi sensitif kos dengan ruang yang mencukupi, antena PCB boleh dipertimbangkan. Dalam persekitaran RF yang kompleks, antena seramik memberikan prestasi yang lebih stabil.

3. Reka bentuk aktif atau pasif Jika peranti mempunyai penutup logam atau talian suapan RF yang panjang (>1 m), antena aktif dengan LNA bersepadu disyorkan untuk mengimbangi kehilangan isyarat.

4. Data pengesahan Pemilihan hendaklah berdasarkan prestasi medan yang diukur (cth., pemerolehan satelit, C/N0, masa mula sejuk), bukan sahaja spesifikasi makmal.

Mengapa Memilih Kami (Qianmu Communications)?

• Bekalan terus dari kilang sumber: Kami menolak margin keuntungan orang tengah dan menawarkan harga bekas kilang yang sangat kompetitif dengan MOQ yang fleksibel.

• Keupayaan R&D dan penyesuaian yang kukuh: Kami mempunyai pasukan jurutera RF profesional yang boleh menyesuaikan saiz cip seramik, bentuk lapisan perak dan keuntungan LNA dengan cepat berdasarkan struktur ID dan susun atur PCB anda.

• Pengesahan kes sebenar: Produk kami telah berjaya disepadukan ke dalam rantaian bekalan beberapa perkongsian basikal terkemuka, navigasi dalam kenderaan dan jenama boleh pakai pintar, menyelesaikan banyak isu seperti "pencarian bintang perlahan dan kehilangan bintang yang kerap."Masalah.

• Perkhidmatan Kitaran Hayat Penuh: Kami menyediakan sokongan teknikal sehenti—daripada simulasi pemadanan impedans pra-jualan dan panduan susun atur antena kepada analisis pantas produk yang rosak selepas jualan.

Soalan Lazim

S1: Bolehkah antena seramik dalam jalur frekuensi yang berbeza digunakan secara bergantian?

J: Tidak. Antena GNSS dan antena 2.4G/5.8G menggunakan jenis polarisasi dan mekanisme pengendalian yang berbeza. Antena GNSS lazimnya adalah RHCP, manakala antena 2.4G/5.8G dipolarisasi secara linear. Ketidakpadanan antara polarisasi dan frekuensi mengakibatkan kemerosotan isyarat yang ketara atau kehilangan kunci satelit.

S2: Mengapa saiz antena mempengaruhi prestasi?

A: Prestasi antena seramik berkaitan dengan kawasan penyinaran berkesan dan pemalar dielektrik. Isipadu seramik yang lebih besar secara amnya meningkatkan keuntungan dan kepekaan. Walau bagaimanapun, dalam reka bentuk padat, prestasi boleh dioptimumkan sebahagiannya melalui penalaan antena dan reka bentuk satah tanah.

S3: Apakah impedans Antena Luar GPS?

A: Impedans reka bentuk standard ialah 50Ω, yang biasa digunakan dalam sistem hadapan hadapan GNSS RF. Nilai impedans tersuai boleh disokong bergantung pada keperluan pemadanan peringkat sistem.

S4: Bagaimanakah prestasi pemasangan disahkan?

J: Penilaian biasanya berdasarkan metrik penerima GNSS seperti kiraan pemerolehan satelit, SNR (nisbah isyarat kepada hingar) dan masa mula sejuk dalam keadaan langit terbuka. Untuk operasi yang stabil, kunci satelit berbilang dan nilai C/N0 yang konsisten dijangka dalam persekitaran ujian standard
