Antena Luaran GPS

Antena Luar GPS ialah komponen frekuensi radio kendiri yang direka khas untuk menerima isyarat RF yang lemah daripada Sistem Satelit Navigasi Global (GNSS), termasuk GPS, Beidou, GLONASS, Galileo dan sistem satelit lain. Tidak seperti antena terbina dalam, ia dipisahkan daripada peranti utama melalui kabel sepaksi. Reka bentuk ini mengatasi had perlindungan fizikal kepungan peralatan, membolehkan antena dipasang di kawasan luar terbuka atau di atas bumbung kenderaan untuk Medan Pandangan (FOV) satelit yang optimum.

Bagaimana ia berfungsi?

 Isyarat RF yang dihantar oleh satelit GPS sangat lemah apabila ia sampai ke bumi (biasanya antara -125 dBm hingga -160 dBm). Antena Luar GPS berkualiti tinggi memastikan penangkapan isyarat yang cekap melalui mekanisme berikut:

1. Padanan polarisasi bulatan tangan kanan (RHCP).

Antena ini menampilkan reka bentuk tampalan jalur mikro khas yang sepadan dengan ciri-ciri polarisasi pekeliling kanan isyarat satelit, dengan itu menghapuskan pengecilan isyarat yang disebabkan oleh perubahan dalam orientasi peranti.

2. Penguat bunyi rendah LNA

LNA berprestasi tinggi terbina dalam (penguat hingar rendah) yang menguatkan isyarat lemah sambil mengekalkan angka hingar yang sangat rendah (biasanya <2 dB) dan mengimbangi kehilangan sisipan yang ditanggung semasa penghantaran penyuap.

3. Reka bentuk gangguan anti-multipath

Dengan mengoptimumkan satah tanah dan struktur gegelung tercekik, isyarat gangguan ketinggian rendah yang dipantulkan dari bangunan atau tanah ditindas dengan berkesan.

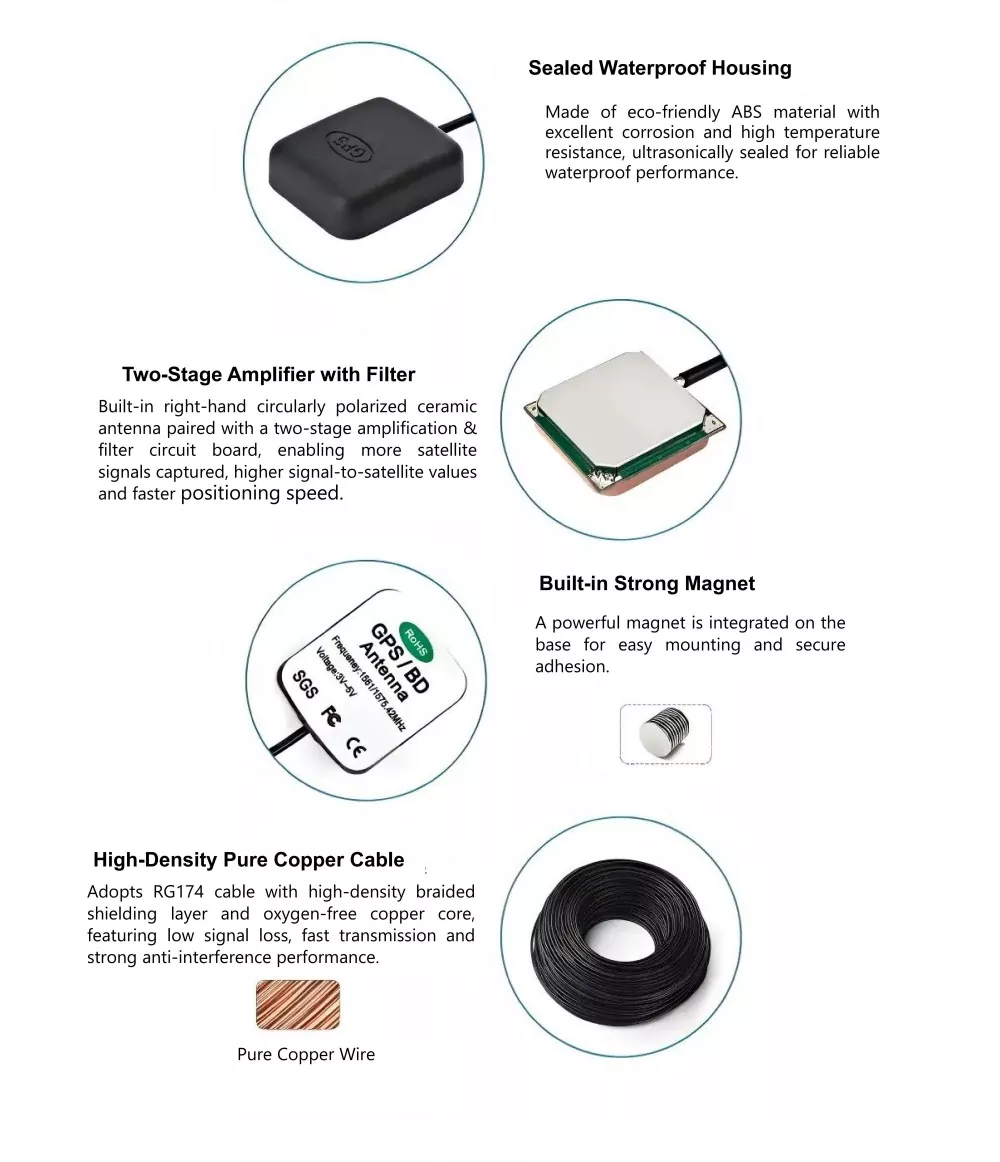

Mata Jualan Teras

Sebagai sebuah syarikat yang berakar umbi dalam bidang RF, China Pengilang antena terkenal, Produk kami telah menunjukkan kelebihan yang ketara dalam ujian sebenar:

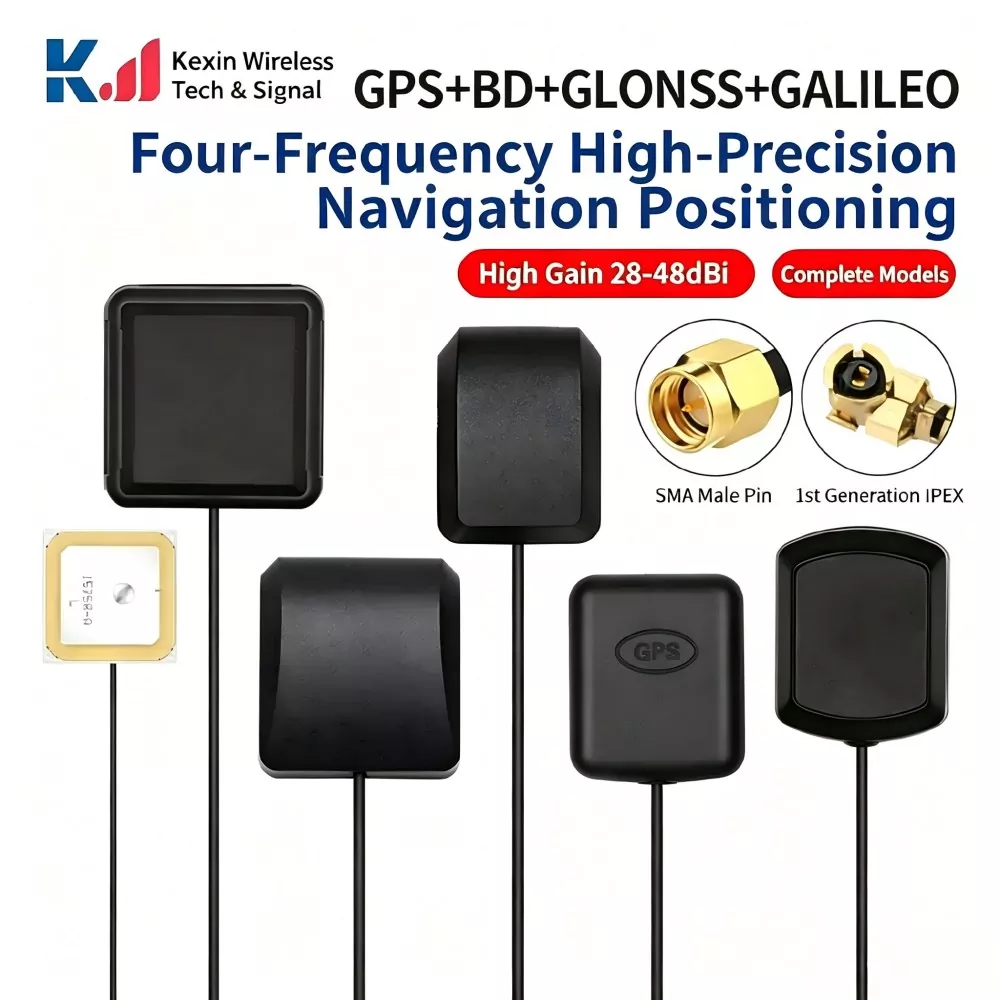

• Keserasian berbilang sistem merentas keseluruhan jalur frekuensi

Menyokong jalur frekuensi penuh L1/L2/L5/L6 dan L-Band, menyepadukan dengan lancar dengan sistem seperti GPS, BeiDou dan Galileo untuk memenuhi keperluan penentududukan RTK berketepatan tinggi.

• Keupayaan anti-gangguan yang luar biasa

Data yang diukur menunjukkan bahawa, walaupun di lembah bandar yang kompleks atau berhampiran menara penghantaran voltan tinggi, keupayaan penindasan luar jalur kekal cemerlang, dengan berkesan mengurangkan risiko kehilangan kunci sistem.

• Piawaian perlindungan gred industri

Ia menampilkan pengkapsulan ultrasonik dan reka bentuk dwi kalis air, mencapai penarafan perlindungan IP67 dan mengekalkan prestasi yang stabil walaupun dalam persekitaran yang melampau antara -40℃ hingga +85℃.

• Perkhidmatan tersuai yang fleksibel

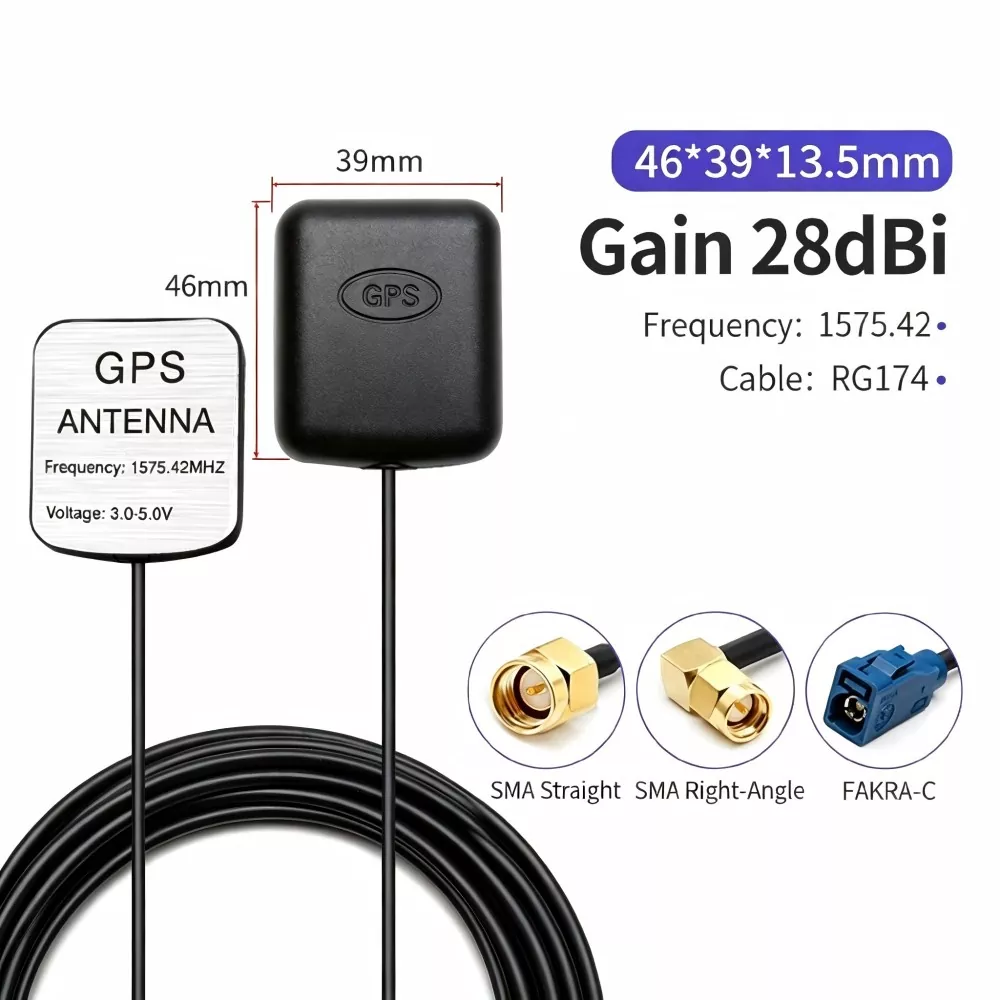

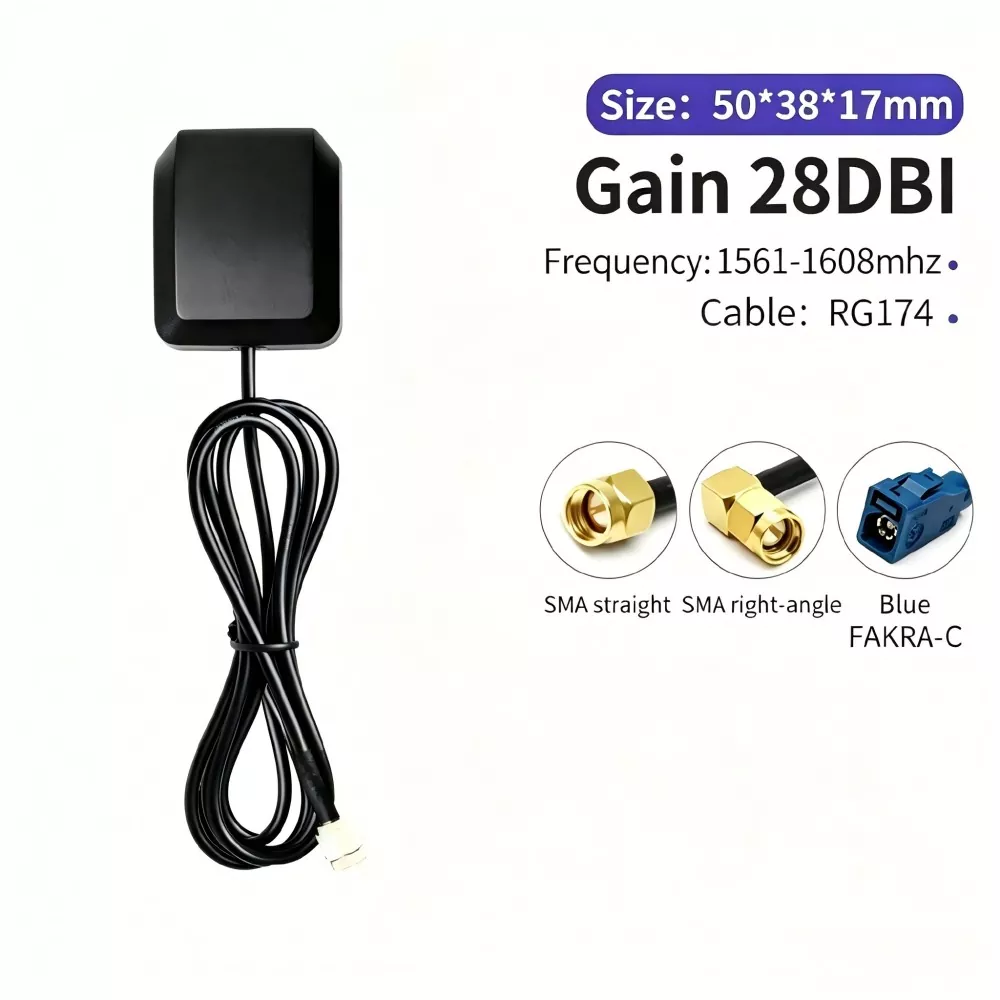

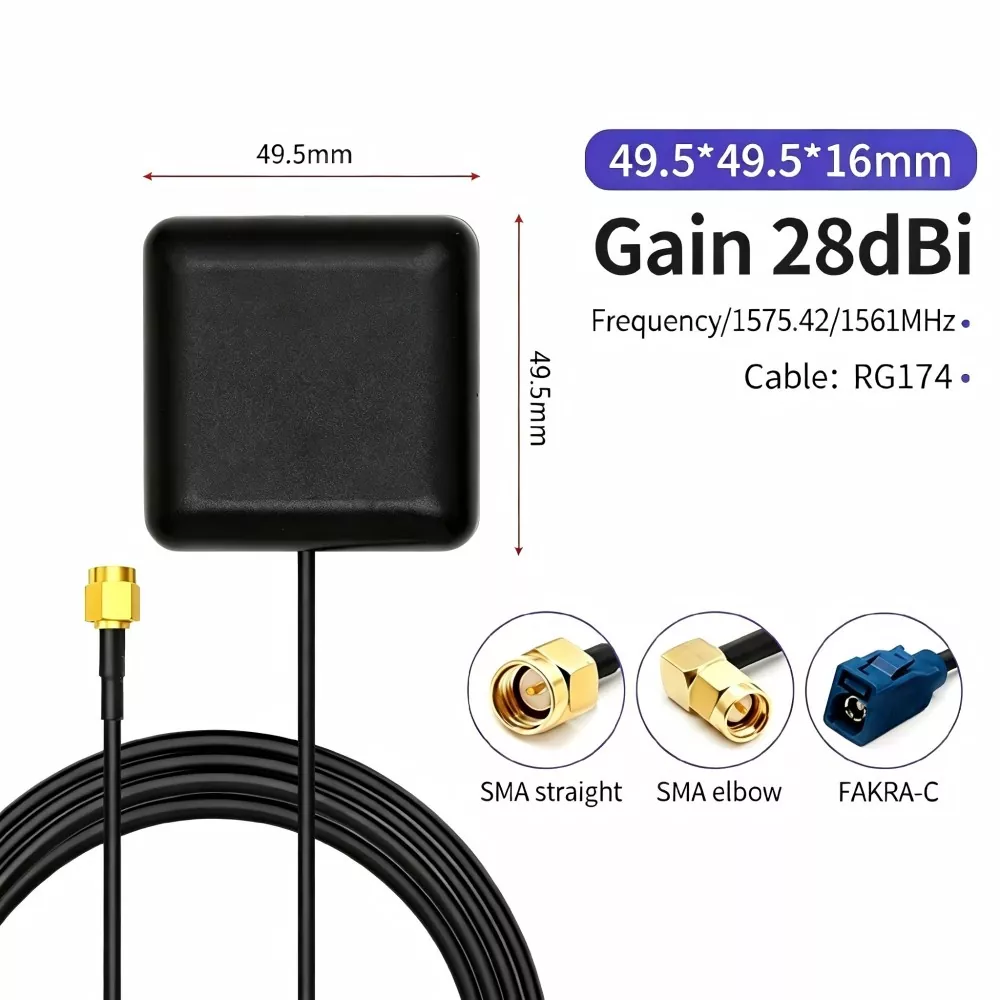

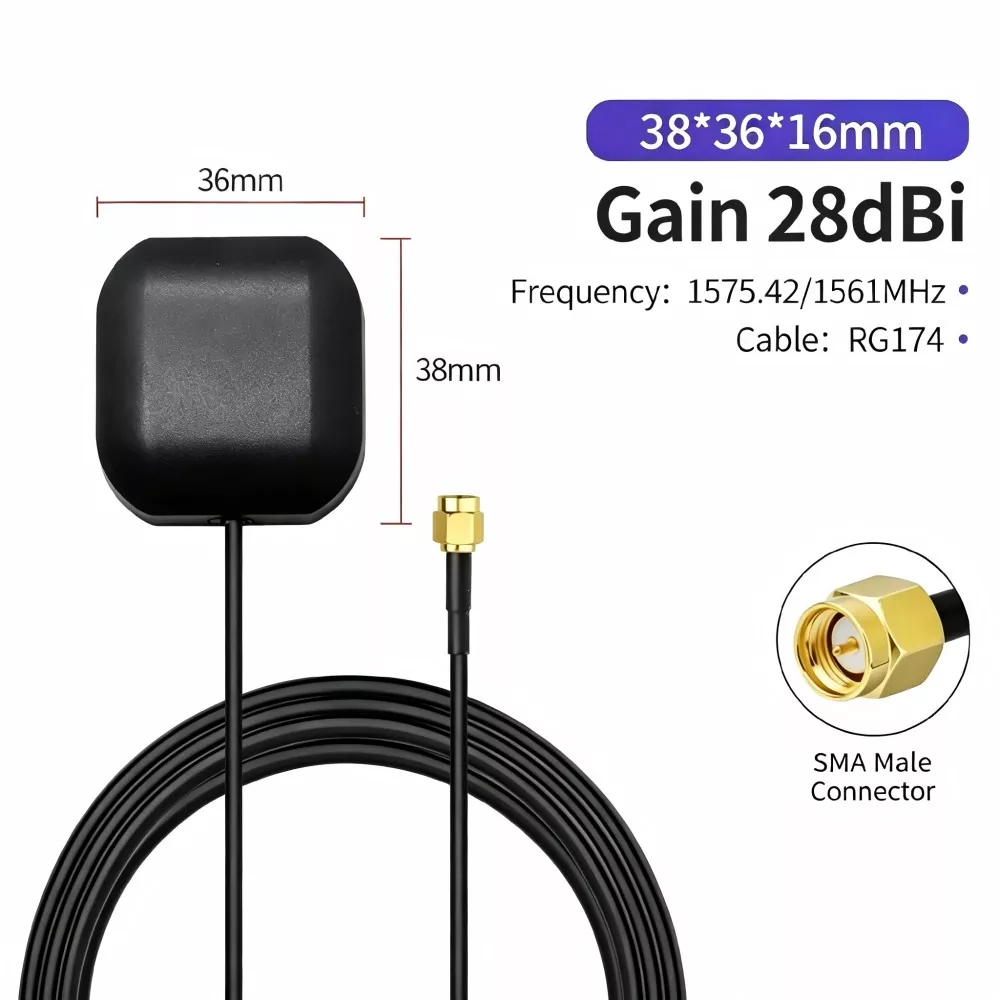

Menyokong penyesuaian pelbagai antara muka seperti SMA dan TNC; panjang kabel dan kaedah pemasangan magnet/skru kedua-duanya boleh dilaraskan mengikut keperluan.

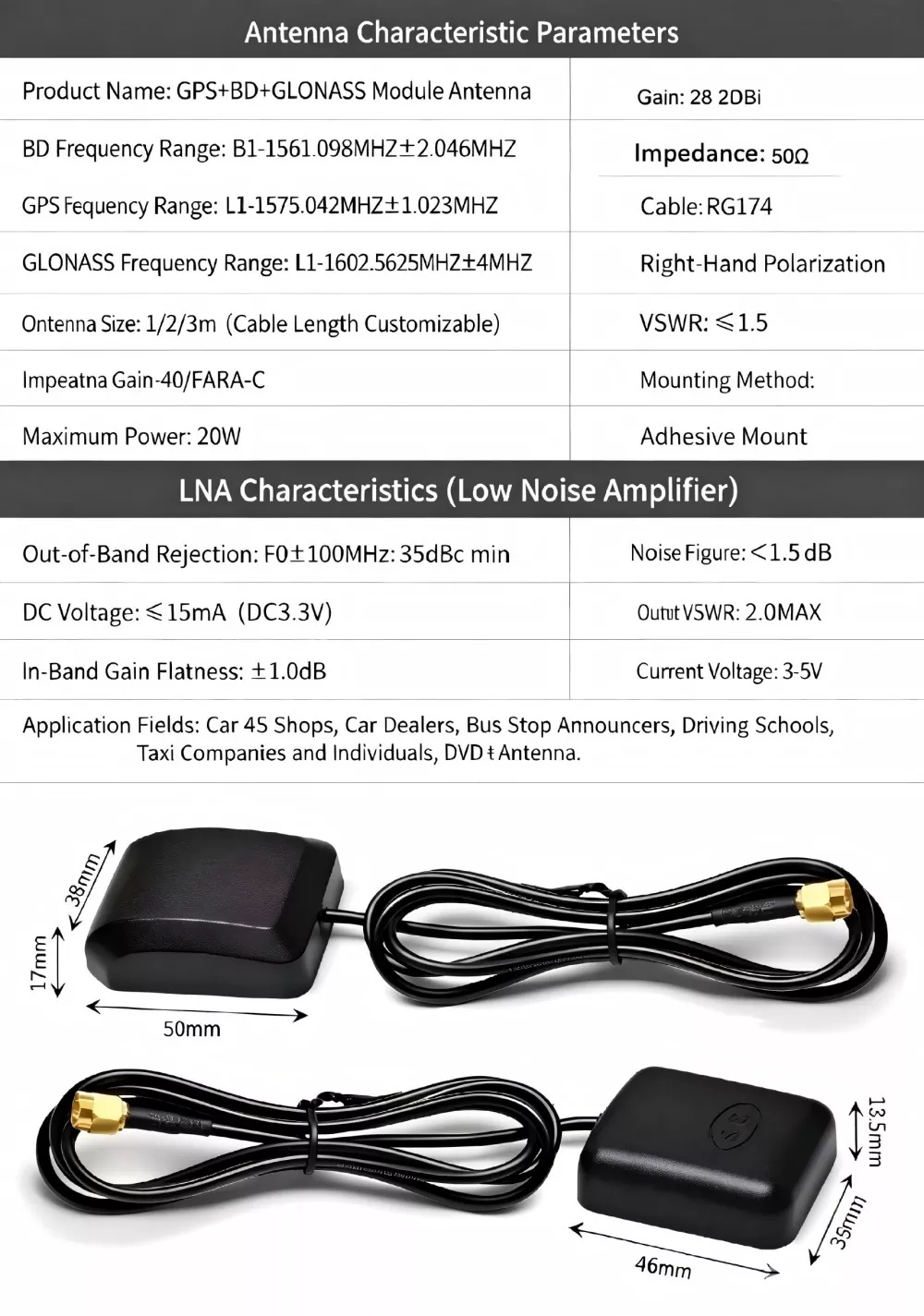

Spesifikasi Teknikal

Peranti Mana Yang Serasi?

Antena Luar GPS kami digunakan secara meluas dalam bidang berikut:

1. Kenderaan Bersambung Pintar dan ADAS

Dipasang pada bumbung kenderaan, ia menembusi filem anti-letupan kereta untuk menyediakan kedudukan paras sentimeter untuk pemanduan autonomi dan sistem pengurusan armada.

2. Pertanian Ketepatan dan Dron

Dipasang pada bahagian atas dron pertanian atau jentera ladang, ia menampilkan rintangan gangguan elektromagnet yang kuat, memastikan pelayaran automatik yang tepat dan penyemburan racun perosak yang tepat.

3. Ukur Geodetik dan Penyegerakan Masa Stesen Pangkalan

Sebagai komponen teras stesen pangkalan atau penerima RTK, ralat pusat fasa stabil (±2 mm) memastikan ketepatan pengukuran tahap milimeter.

4. Navigasi Marin dan Kapal

Reka bentuk tahan kakisan semburan garam memastikan data tajuk dan kedudukan yang berterusan, boleh dipercayai walaupun dalam persekitaran marin yang keras.

5. Penjejakan Aset IoT

Direka dengan kabel panjang, ia boleh disembunyikan dengan mudah pada bahagian luar bekas atau jentera besar, membolehkan pemantauan logistik di seluruh dunia.

Perbandingan yang mendalam dengan produk pesaing

Panduan Bergambar Pemasangan dan Penggunaan

1. Pemilihan Lokasi：Sila pastikan anda memasang antena pada permukaan yang rata dengan pandangan yang tidak terhalang dan bebas daripada gangguan logam (seperti bumbung kereta atau bahagian atas peralatan).

2. Rawatan kalis air： Titik sambungan luar mesti dimeterai menggunakan pita kalis air lebur sendiri yang digunakan dalam kaedah pembalut "321" untuk menghalang air hujan daripada mengalir di sepanjang kabel ke dalam peralatan.

3. Pembumian dan Perlindungan Kilat：Sebelum kabel penyuap memasuki bilik atau peranti peralatan, adalah disyorkan untuk memasang penangkap kilat penyuap dan memastikan bahawa penangkap dibumikan dengan betul berdekatan.

4. Spesifikasi Pendawaian：Apabila penghalaan kabel, "gelung titisan (selekoh berbentuk U)" hendaklah dipasang untuk mengelakkan air hujan mengalir ke belakang.

Bagaimana untuk Memilih Antena Luaran GPS yang Betul?

Mencari Pembekal yang boleh dipercayai Pada masa itu, adalah disyorkan untuk memberi tumpuan kepada menilai tiga perkara berikut:

1. Jelaskan keperluan jalur frekuensi：Untuk navigasi asas, cuma pilih antena frekuensi tunggal L1. Jika RTK berketepatan tinggi atau prestasi anti-gangguan diperlukan, pastikan anda memilih antena berbilang frekuensi L1/L2/L5.

2. Menilai persekitaran pemasangan：Untuk kegunaan dalam kenderaan atau luar, penarafan kalis air IP67 ditambah tapak magnet adalah pilihan utama; untuk stesen pangkalan tetap, pemasangan skru yang digabungkan dengan gegelung pencekik untuk tebatan berbilang laluan adalah disyorkan.

3. Sahkan kehilangan kabel：Jika panjang kabel melebihi 5 meter, pembekal mesti menyediakan kabel kehilangan rendah; jika tidak, keuntungan LNA akan diimbangi oleh kehilangan kabel.

Kenapa pilih kami?

Shenzhen Qianmu Communication Technology Co., Ltd. bukan sahaja pengeluar antena luaran GPS tetapi juga rakan kongsi teknologi RF anda yang dipercayai. Kami mempunyai ruang anechoic gelombang mikro yang dibangunkan sendiri dan pasukan jurutera berpengalaman, membolehkan kami menyediakan perkhidmatan tersuai sehenti yang meliputi prototaip, ujian dan pengeluaran besar-besaran. Dengan memanfaatkan ekosistem industri elektronik Shenzhen yang mantap, kami menyampaikan masa peneraju yang kompetitif dan penyelesaian yang menjimatkan kos sambil mengekalkan kualiti produk yang cemerlang.

Soalan Lazim

S1: Adakah ia serasi dengan sistem BeiDou?

A: Sudah tentu. Antena kami menampilkan reka bentuk berbilang suapan dan menyokong sistem GNSS global arus perdana, termasuk GPS, BeiDou, GLONASS dan Galileo.

S2: Sebagai pengilang, apakah kuantiti pesanan minimum (MOQ) anda?

J: Kami menyokong pilihan perolehan yang fleksibel. Untuk model standard, kami menerima pesanan percubaan kelompok kecil. Untuk model tersuai, sila hubungi pasukan jualan kami untuk mendapatkan sebut harga terkini dan maklumat MOQ khusus.

S3: Bagaimanakah anda memilih antara antena GPS luaran yang aktif dan model pasif?

J: Untuk aplikasi automotif, sistem kawalan industri, projek ukur dan pemetaan, dan aplikasi luar, Antena Luar GPS yang aktif diperlukan. Model pasif hanya sesuai untuk jarak tertutup yang sangat pendek dalam 1 meter dan mungkin mengalami kehilangan isyarat yang ketara pada kabel yang lebih panjang. Semua model utama Kilang Qianmu menggunakan reka bentuk aktif.

S4: Bolehkah antena menggunakan kabel lanjutan? Berapakah panjang maksimum yang disokong?

A: Panjang maksimum yang disyorkan untuk kabel RG174 standard ialah 10 meter. Jika panjang kabel melebihi 10 meter, sila hubungi pembekal untuk menggantikannya dengan kabel LMR RF kehilangan rendah. Kilang itu juga boleh menyesuaikan antena lebih panjang dengan kabel sehingga 20 meter.
