Antena NB-IoT

Terdapat tiga jenis utama antena IoT yang tersedia di pasaran: antena tampalan terbina dalam, antena yang dipasang pada kenderaan cawan sedutan dan antena kalis air luaran yang dipasang pada skru.

Antena NB-IoT yang ditunjukkan dalam artikel ini tergolong dalam kategori antena kalis air luar yang dipasang skru. Ia direka khas untuk kabinet kawalan elektrik industri, kotak peralatan bersepadu luaran dan terminal IoT perbandaran.

Antena NB luaran kabinet Qianmu Communication menyokong NB-IoT jalur penuh daripada 700MHz hingga 960MHz dan serasi dengan rangkaian jalur sempit tiga pengendali utama: China Mobile, China Unicom dan China Telecom. Ia tersedia dengan dua saiz skru biasa, M12 dan M16, sepadan dengan piawaian lubang pemasangan kebanyakan kabinet industri domestik dan import.

Apakah antena luaran untuk kabinet NB-IoT

Antena luar kabinet NB-IoT ialah antena RF kalis air dipasang skru yang direka untuk peralatan IoT industri. Ia dipasang secara luaran pada kabinet peralatan untuk menyediakan penghantaran isyarat wayarles yang stabil untuk terminal NB-IoT dalam persekitaran luar dan perindustrian.

Prinsip Kerja

Ramai pelanggan tersilap percaya bahawa antena hanyalah pengayun logam dan perumah kalis air tidak mempunyai kesan ke atas prestasi isyarat. Malah, reka bentuk struktur antena luaran kabinet NB-IoT secara langsung mempengaruhi kestabilan komunikasi luar jarak jauh. Prestasi kerja boleh diuji dan disahkan melalui penganalisis rangkaian vektor dan ruang anechoic terlindung.

1. Struktur Resonan Pengayun Frekuensi Rendah

NB-IoT beroperasi dalam jalur komunikasi frekuensi rendah 700–960MHz, yang mempunyai panjang gelombang yang lebih panjang dan keperluan yang lebih tinggi untuk padanan panjang pengayun dan tanah. Antena menggunakan unsur pancaran kuprum tersegmen di dalam, padanan dengan tepat resonans frekuensi rendah jalur sempit dan mengelakkan pengimbangan resonans dan peningkatan gelombang berdiri yang terdapat dalam antena pendek biasa.

2. Struktur Sinaran Terpencil Kabinet

Antena dipasang di luar kabinet. Skru logam digunakan untuk memasang dan gandingan tanah, manakala pengayun mengekalkan jarak pengasingan yang selamat dari kepingan logam kabinet. Ini mengelakkan perisai isyarat RF dan penyerapan yang disebabkan oleh penutup logam.

Untuk spesifikasi yang sama, antena terbina dalam yang dipasang di dalam kabinet logam mungkin mengalami pengecilan 6–9dB, manakala antena NB-IoT luaran mempunyai pengecilan keseluruhan hanya 1–2dB.

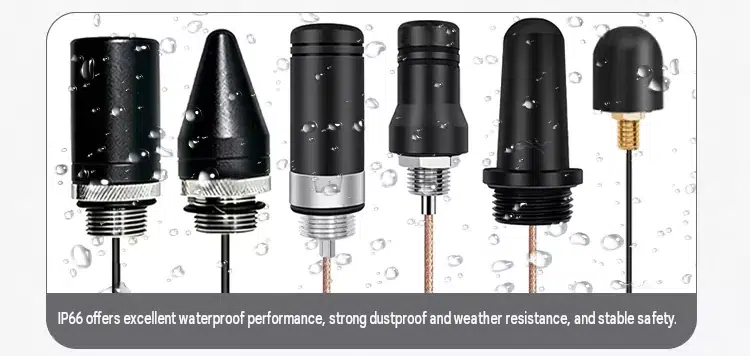

3. Struktur Kalis Air Tertutup Berbilang Lapisan

Antena menggunakan gasket silikon kalis air belakang, gelang getah kalis air berulir, dan struktur wayar plumbum keluar acuan suntikan untuk menyediakan tiga lapisan perlindungan. Air hujan dan pemeluwapan tidak boleh memasuki kabinet sepanjang kabel. Kabel sepaksi 50Ω mengekalkan penghantaran isyarat RF yang stabil dan menghalang hanyutan impedans yang disebabkan oleh perubahan suhu luar.

4. Struktur Penindasan Bunyi

Pangkalan antena menambah gelang gandingan tanah untuk menapis hingar elektromagnet yang dihasilkan oleh bekalan kuasa, PLC dan geganti di dalam kabinet, mengurangkan tahap hingar dan meningkatkan kadar kejayaan akses stesen pangkalan terminal IoT.

Peralatan yang Serasi

Antena NB-IoT direka untuk terminal IoT yang memerlukan perlindungan kabinet logam dan operasi luar jangka panjang. Ia sesuai untuk peranti awam, komersial dan perindustrian:

1. Kabinet Meter Air Transmisi Jauh Pintar

Peralatan air dan gas perbandaran, kotak pengumpulan gas, kabinet pemantauan dan kawalan tekanan saluran paip, dan peralatan pemantauan kualiti air dalam talian.

2. Kuasa Pintar dan Peralatan Kawalan Perindustrian

Kabinet pengumpulan kuasa luar, terminal pemantauan pengagihan voltan rendah, kabinet kawalan bersepadu penyimpanan tenaga fotovoltaik, dan penumpu meter elektrik.

3. Peralatan Keselamatan Bandar Pintar

Kotak pemantauan habuk jalan, stesen pemantauan alam sekitar dan cuaca, kabinet kawalan halangan tempat letak kereta dan pengawal pintar lampu jalan luar.

4. Terminal Automasi Perindustrian

Kotak kawalan pemerolehan data bengkel kilang, terminal penentududukan logistik gudang, dan kabinet penggera wayarles kerosakan peralatan.

5. Peralatan IoT Pertanian

Kabinet pemantauan tanah lapangan, kabinet kawalan kualiti air akuakultur, dan peralatan pemantauan bersepadu persekitaran rumah hijau.

Jadual parameter teknikal terperinci

Bahagian Soalan Lazim Biasa

S1: Bolehkah panjang kabel dan penyambung antena NB-IoT luaran ditukar?

A: Ya. Model standard menyokong panjang kabel sepaksi dari 1.5m hingga 10m. Penyambung seperti SMA, IPEX, dan N boleh diganti mengikut keperluan. Pesanan pukal juga menyokong warna cengkerang tersuai dan pencetakan skrin sutera LOGO.

S2: Adakah antena NB luar ini serasi dengan kad China Mobile, China Unicom dan China Telecom NB pada masa yang sama?

A: Ya. Antena meliputi jalur frekuensi NB-IoT 700–960MHz penuh dan serasi dengan rangkaian NB bagi tiga pengendali utama. Tidak perlu membeli versi berasingan untuk jalur frekuensi yang berbeza.

S3: Adakah lenturan wayar akan menjejaskan isyarat antena apabila ruang dalaman kabinet terhad?

A: Kabel boleh dibengkokkan perlahan-lahan dengan jejari lentur yang besar, tetapi lenturan 90 darjah dan lipatan berulang harus dielakkan. Semasa pemasangan, pastikan kabel lurus yang mungkin dan jauh dari sumber gangguan seperti bekalan kuasa dan penukar frekuensi untuk mengelakkan pengecilan isyarat yang ketara.

S4: Adakah nat logam antena terdedah kepada karat semasa penggunaan jangka panjang dalam persekitaran semburan garam pantai?

J: Tidak. Nat pengunci antena diperbuat daripada aloi aluminium anti-karat pasif dan telah lulus ujian semburan garam 48 jam. Ia tidak terdedah kepada karat atau jamming semasa penggunaan luar jangka panjang di kawasan pantai. Untuk persekitaran yang sangat menghakis, jurutera boleh dirujuk untuk penyelesaian anti-karat yang disesuaikan.
