Antena FPC lwn. PCB: Perbezaan Utama untuk Peranti Elektronik Kompak

Memilih antena untuk peranti elektronik padat melibatkan lebih daripada mencari komponen yang sesuai dengan ruang yang ada. Antena mesti berfungsi dengan susun atur PCB peranti, kepungan, kekerapan operasi dan komponen sekeliling.

Antena FPC dan antena PCB ialah dua pilihan untuk reka bentuk wayarles terbenam. Kedua-duanya boleh digunakan dalam elektronik padat, tetapi ia berbeza dalam pembinaan, keperluan pemasangan dan cara ia sesuai dengan proses pembuatan.

Bagi jurutera yang membangunkan peranti IoT, tablet, elektronik boleh pakai dan terminal wayarles, memahami perbezaan ini lebih awal boleh membantu mengelakkan perubahan reka bentuk yang tidak perlu semasa membuat prototaip.

Apakah Antena FPC?

Antena FPC menggunakan corak konduktif pada substrat litar bercetak yang fleksibel. Struktur nipisnya membolehkan ia dipasang di ruang sempit yang sesuai atau di sepanjang permukaan melengkung tertentu di dalam kepungan elektronik.

Ini boleh berguna apabila PCB utama tidak menyediakan ruang yang sesuai untuk antena atau apabila perumah peranti memerlukan kedudukan pelekap yang berbeza.

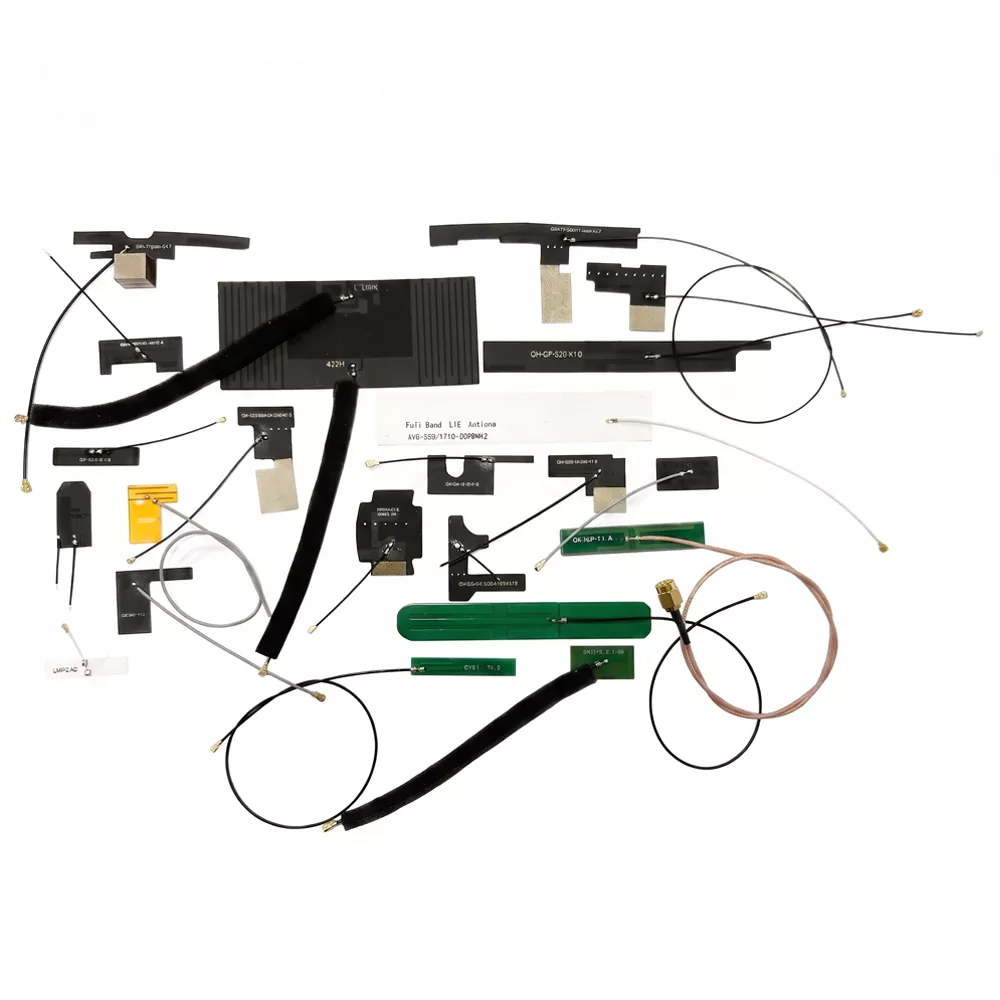

Aplikasi biasa termasuk elektronik boleh pakai, terminal pegang tangan, peranti mudah alih dan peralatan IoT padat. TheJulat antena FPCdaripada Qianmu meliputi penyelesaian antena terbina dalam untuk aplikasi wayarles yang berbeza, dengan spesifikasi dipilih mengikut keperluan peranti.

Apabila menilai antena FPC, jurutera harus menyemak dimensi, kekerapan operasi, kabel dan pilihan penyambung, kaedah pelekap dan kelegaan daripada komponen logam berdekatan.

Apakah Antena PCB?

Antena PCB dibentuk oleh corak konduktif pada papan litar bercetak. Bergantung pada reka bentuk, ia boleh disepadukan ke dalam PCB utama atau diletakkan pada papan khusus.

Pendekatan ini boleh mengurangkan keperluan untuk komponen antena yang berasingan apabila papan litar mempunyai ruang yang cukup untuk elemen penyinaran dan kelegaan yang diperlukan. Ia sering dipertimbangkan untuk modul wayarles, pengawal IoT, peralatan rumah pintar dan produk lain dengan susun atur papan yang agak stabil.

Walau bagaimanapun, antena PCB bukanlah pilihan kos rendah atau berprestasi lebih baik secara automatik. Keputusannya bergantung pada geometri antena, satah tanah, bahan papan, komponen berdekatan, dan penutup akhir.

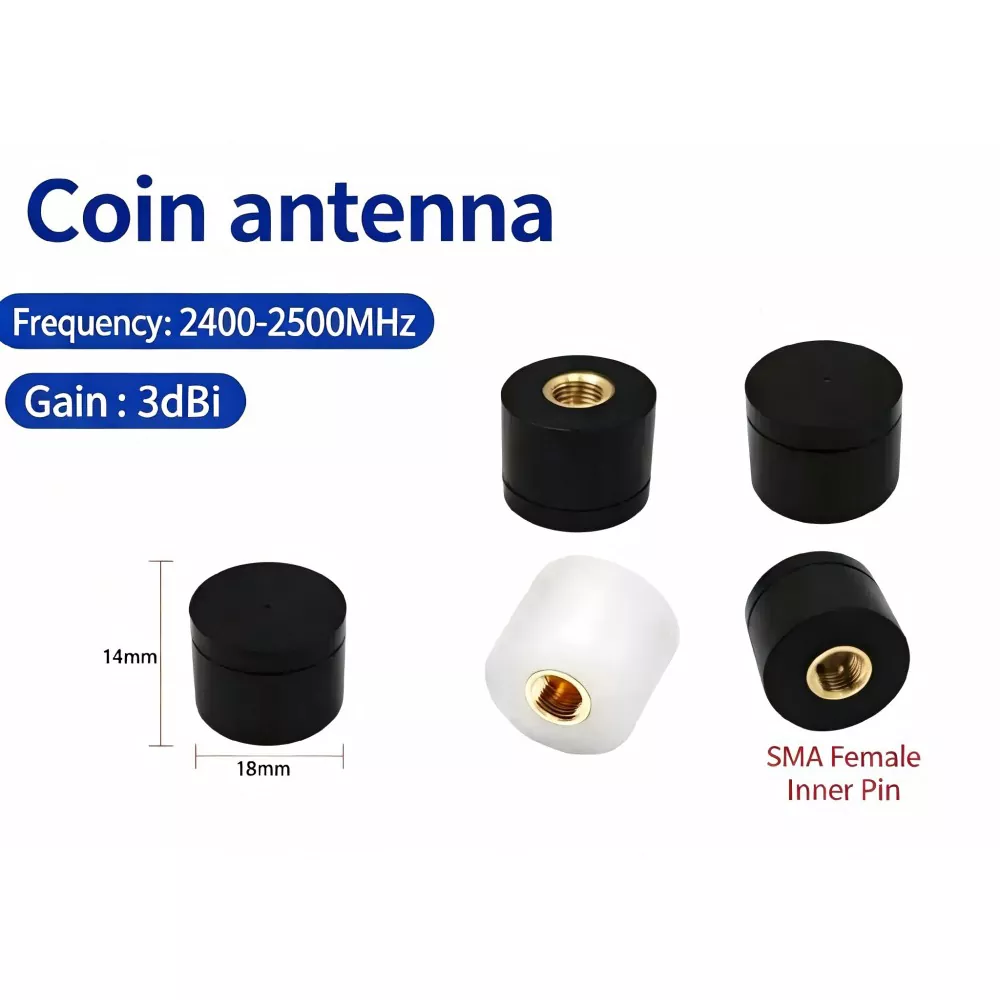

milik Qianmupenyelesaian antena terbina dalamsertakan kedua-dua pendekatan berasaskan FPC dan PCB bersepadu untuk struktur peranti yang berbeza.

Antena FPC lwn. Antena PCB: Perbezaan Utama

Perbezaan praktikal ialah cara setiap antena sesuai dengan produk. Antena FPC memberikan lebih banyak kebebasan dalam penempatan, manakala antena PCB boleh memudahkan penyepaduan apabila papan litar telah direka bentuk di sekelilingnya.

Kedua-dua jenis tidak menjamin prestasi wayarles yang lebih baik tanpa ujian dalam peranti yang dimaksudkan.

1. Ruang Pemasangan dan Reka Bentuk Mekanikal

Ruang yang tersedia selalunya merupakan faktor pertama untuk dinilai.

Antena FPC boleh diletakkan di sepanjang dinding kepungan atau dalam kawasan dalaman yang sempit, dengan syarat had selekoh antena, keadaan pelekap dan keperluan elektrik dipatuhi. Ini boleh berguna dalam peranti yang bateri, paparan dan papan utama menduduki sebahagian besar ruang yang tersedia.

Antena PCB memerlukan kawasan yang sesuai pada papan litar. Susun aturnya mesti mengambil kira unsur penyinaran, satah tanah, dan kelegaan daripada komponen lain.

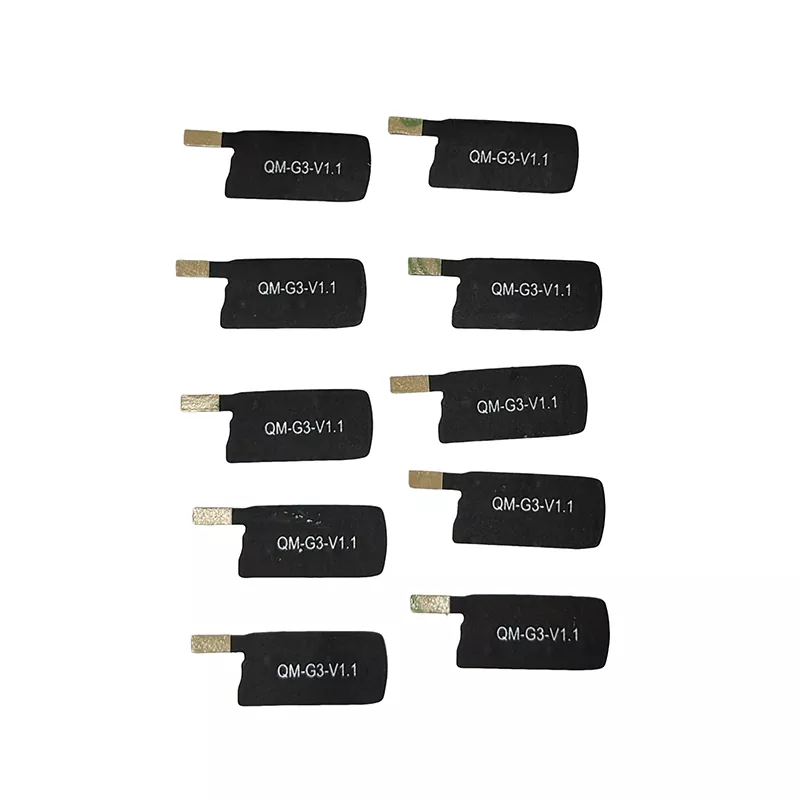

Contohnya, tablet dengan susun atur dalaman yang padat mungkin mendapat manfaat daripada menilai antena fleksibel yang boleh diletakkan jauh dari kawasan sesak. milik QianmuAntena Tablet FPC ultra nipisialah produk yang relevan untuk disemak semasa menilai jenis penyepaduan ini.

Pilihan terakhir hendaklah berdasarkan reka bentuk mekanikal yang lengkap dan bukannya dimensi antena sahaja.

2. Prestasi RF dan Kestabilan Isyarat

Antena fleksibel tidak secara automatik memberikan penerimaan yang lebih kuat, dan antena bersepadu PCB tidak semestinya lebih stabil.

Prestasi bergantung pada kekerapan operasi, geometri antena, padanan impedans, rujukan tanah, bahan kepungan dan komponen sekeliling. Bateri, pendakap logam, paparan dan kabel semuanya boleh menjejaskan antena yang dipasang.

Sebelum memilih antena, jurutera hendaklah mengesahkan parameter berikut:

• Kekerapan operasi dan lebar jalur yang diperlukan

• Impedans dan VSWR

• Gain dan corak sinaran

• Kelegaan satah tanah dan antena

• Keperluan penyambung dan kabel suapan

• Prestasi dalam kandang siap

Untuk peranti wayarles padat, menguji antena dalam kedudukan pemasangan sebenar adalah amat penting. Keputusan yang diperoleh daripada antena kendiri mungkin tidak mewakili prestasinya selepas antena dipasang ke dalam produk akhir.

3. Kos Pengilangan dan Pemasangan

Jumlah kos bergantung pada reka bentuk peranti yang lengkap, bukan hanya harga antena.

Antena PCB boleh mengurangkan komponen berasingan dan langkah pemasangan apabila ia sesuai dengan susun atur papan sedia ada. Walau bagaimanapun, jika reka bentuk memerlukan perubahan pada dimensi PCB, penghalaan atau penempatan komponen, perubahan tersebut boleh meningkatkan kerja pembangunan.

Antena FPC ialah komponen yang berasingan dan mungkin memerlukan bahan penetapan tambahan, kabel atau penyambung. Walau bagaimanapun, ia mungkin lebih praktikal apabila ia mengelakkan reka bentuk semula PCB atau kepungan utama.

Untuk projek OEM, bandingkan kos berikut:

• Pembuatan antena

• PCB dan pengubahsuaian kepungan

• Kabel, penyambung, dan bahan pelekap

• Perhimpunan dan pemeriksaan

• Ujian prototaip dan penalaan RF

• Jumlah pengeluaran dan permintaan yang dijangka

Meminta sebut harga berdasarkan keperluan teknikal yang sama memberikan perbandingan yang lebih berguna daripada menilai kedua-dua teknologi dengan harga komponen asasnya.

4. Antena Mana Yang Sesuai untuk Aplikasi Anda?

Reka bentuk yang sesuai bergantung pada struktur fizikal peranti dan keperluan wayarles.

Peranti boleh pakai dan mudah alih:Antena FPC mungkin bernilai menilai apabila kepungan melengkung atau susun atur dalaman meninggalkan ruang terhad untuk struktur antena tegar.

Rumah pintar dan produk IoT:Kedua-dua pilihan boleh sesuai. Keputusan bergantung pada standard wayarles, susun atur papan, kepungan, dan proses pemasangan.

Peralatan tanpa wayar industri:Antena PCB boleh berfungsi dengan baik apabila susun atur papan ditetapkan dan kelegaan yang mencukupi tersedia. Antena FPC mungkin berguna apabila ruang pelekap dihadkan.

Tablet dan terminal pegang tangan:Antena fleksibel boleh memberikan pilihan penentududukan tambahan, terutamanya apabila struktur dalaman penuh sesak. Pilihan terakhir masih memerlukan pengesahan RF.

milik Qianmurangkaian produktermasuk kategori antena dalaman dan luaran untuk aplikasi wayarles yang berbeza. Menyemak struktur produk yang tersedia bersama lukisan peranti boleh membantu mengecilkan pilihan yang sesuai.

5. Apakah Maklumat Yang Diperlukan untuk Antena Tersuai?

Sebelum meminta sebut harga atau prototaip, sediakan butiran utama aplikasi yang dimaksudkan:

1. Jalur frekuensi:Nyatakan frekuensi operasi yang diperlukan dan piawaian wayarles.

2. Dimensi yang tersedia:Sediakan saiz antena maksimum dan kawasan pemasangan yang tersedia.

3. Struktur peranti:Kongsi lukisan PCB, dimensi kepungan dan kedudukan komponen logam atau bateri berdekatan.

4. Keperluan RF:Kenal pasti impedans sasaran, lebar jalur, VSWR, keuntungan dan kriteria prestasi lain yang berkenaan.

5. Kaedah sambungan:Sahkan sama ada reka bentuk memerlukan sambungan PCB terus, kabel sepaksi, penyambung IPEX atau antara muka lain.

6. Keperluan ujian:Nyatakan sebarang ukuran RF yang diperlukan atau pengesahan peringkat produk.

7. Rancangan pengeluaran:Sediakan kuantiti prototaip, jumlah pesanan yang dijangka, dan jadual pembangunan.

Butiran ini membantu menentukan sama ada antena FPC, antena PCB atau struktur antena terbina dalam yang lain sesuai untuk projek.

Soalan Lazim

Adakah antena FPC lebih baik daripada antena PCB?

Tidak dalam setiap aplikasi. Antena FPC memberikan fleksibiliti yang lebih besar dalam penempatan fizikal, manakala antena PCB boleh memudahkan penyepaduan apabila susun atur papan menyediakan ruang yang mencukupi. Pilihan yang tepat bergantung pada struktur peranti dan keperluan RF.

Bolehkah antena FPC dan PCB menyokong Wi-Fi dan Bluetooth?

ya. Kedua-duanya boleh direka bentuk untuk aplikasi Wi-Fi dan Bluetooth, termasuk produk 2.4 GHz. Keserasian bergantung pada reka bentuk antena, lebar jalur, padanan dan keadaan pemasangan.

Adakah antena PCB sentiasa murah?

Tidak. Antena PCB boleh mengurangkan komponen berasingan dan kerja pemasangan, tetapi reka bentuk semula PCB boleh menambah kos pembangunan. Antena FPC mungkin lebih menjimatkan apabila ia mengelakkan perubahan besar pada papan utama atau penutup.

Apakah yang mempengaruhi prestasi antena terbina dalam?

Kekerapan operasi, geometri antena, satah bumi, padanan impedans, bahan kepungan dan komponen berdekatan semuanya boleh mempengaruhi prestasi. Ujian dalam peranti siap adalah penting.

Bolehkah Qianmu menyediakan antena FPC tersuai?

Halaman antena FPC Qianmu menerangkan pilihan penyesuaian yang tersedia, termasuk dimensi, kekerapan, penyambung, kabel dan kaedah pemasangan. Spesifikasi akhir hendaklah disahkan terhadap keperluan RF dan mekanikal projek.

Memilih Antara Antena FPC dan PCB

Keputusan antara antena FPC dan antena PCB harus bermula dengan susun atur peranti, kekerapan operasi dan prestasi wayarles yang diperlukan. Fleksibiliti pemasangan, langkah pemasangan dan jumlah kos pembangunan hendaklah dinilai bersama-sama.

Untuk produk elektronik padat, mengesahkan kedudukan antena lebih awal dan menguji reka bentuk dalam kepungan yang dimaksudkan boleh mengurangkan perubahan yang boleh dielakkan kemudian dalam pembangunan.

Untuk menilai pilihan yang sesuai, semak penyelesaian antena FPC Qianmu dan pilihan antena terbina dalam yang lain di samping keperluan peranti anda.
