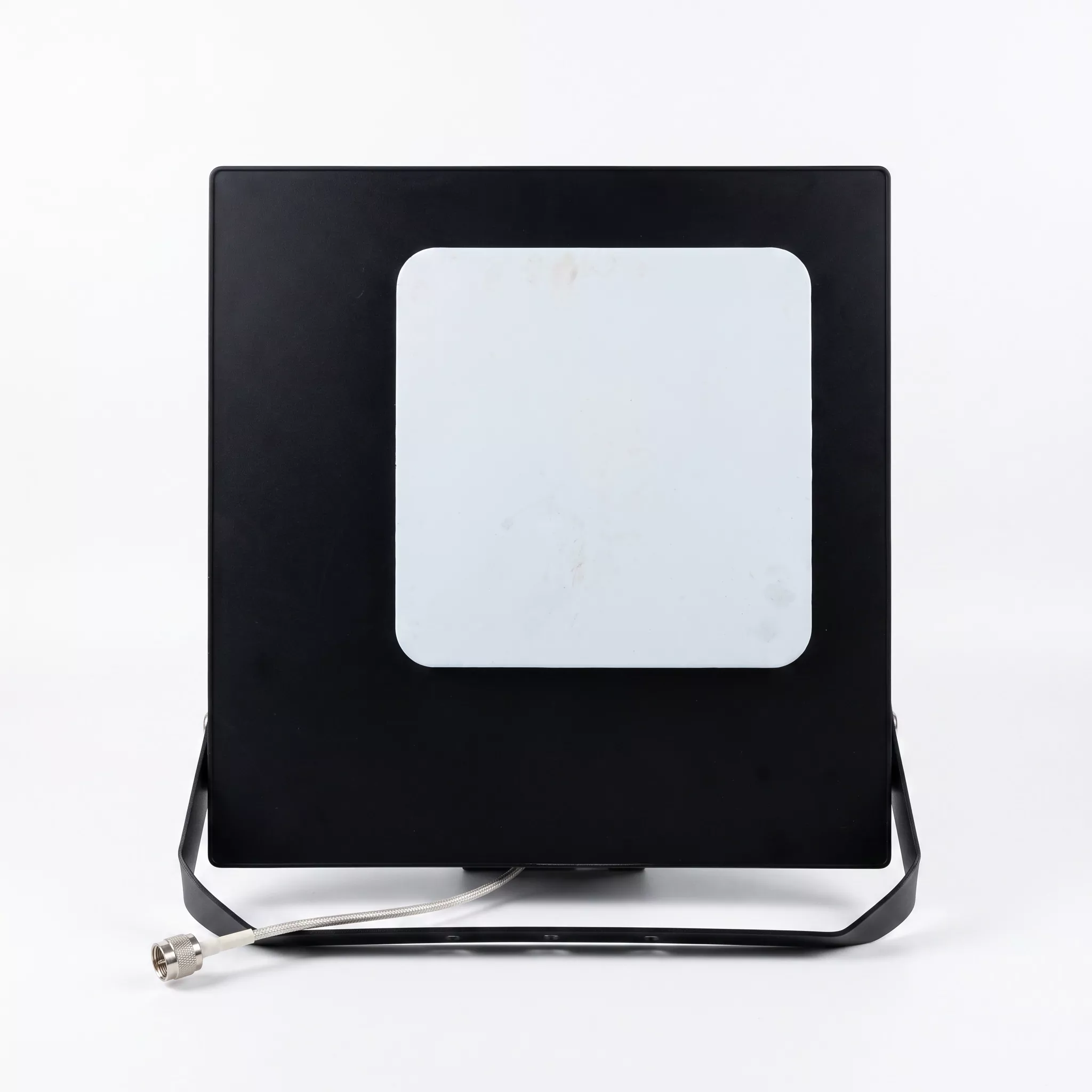

Antena Spotlight

Antena lampu sorot, juga dikenali sebagai antena stesen pangkalan lampu sorot hiasan atau penyamaran, ialah antena komunikasi luaran berarah luar. Perumahannya dengan tepat mereplikasi reka bentuk lampu sorot lampu luar, menyepadukan unit sinaran 4G/5G RF di dalam badan lampu untuk menggabungkan penghantaran isyarat dan penerimaan dengan peningkatan landskap bandar. Ia menghapuskan keperluan untuk menara isyarat tambahan dan boleh dipasang di atas bumbung, fasad bangunan atau platform, secara asasnya menyelesaikan isu biasa seperti keterlihatan visual dan sekatan harta benda pada akses pembinaan yang dikaitkan dengan antena tradisional. Antena daripada Qianmu Communications ini ialah antena stesen pangkalan dwi-kutub lebar jalur lebar, berfungsi sebagai komponen RF teras yang direka khusus untuk projek liputan dalam kolaboratif dalam dan luar. Tidak seperti tiruan mudah yang terdapat di pasaran, antena kami menampilkan pengasingan elektromagnet yang dioptimumkan dalam struktur rongganya, memastikan perumah lampu tidak menghalang sinaran RF. Ia memberikan kedua-dua estetika penyamaran yang sangat baik dan prestasi RF yang tinggi, menjadikannya sesuai untuk projek peningkatan infrastruktur komunikasi di seluruh dunia.

Prinsip Kerja

1. Prinsip Asas Penghantaran dan Penerimaan Isyarat

Keseluruhan antena lampu sorot terdiri daripada empat komponen teras: unit sinaran RF, panel belakang pemantul logam, perumahan penyamaran kalis air dan penyambung dwi-jenis N.

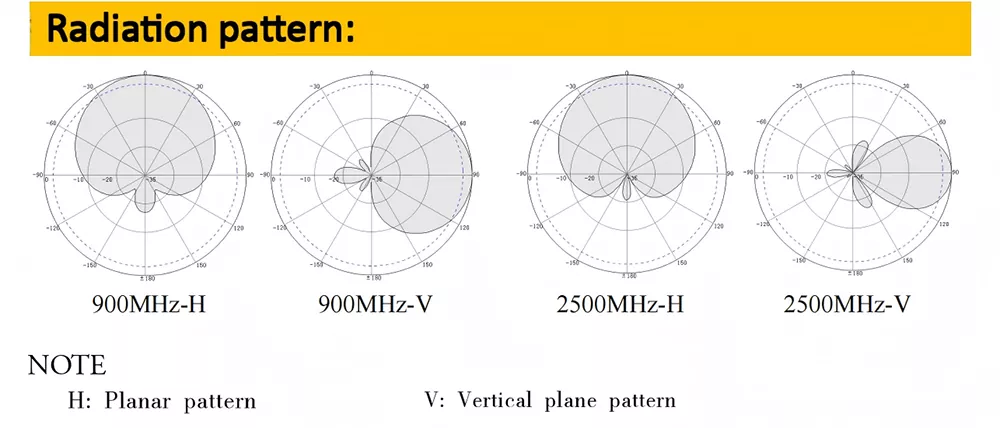

①Transmisi Isyarat: Peranti RRU mengeluarkan isyarat elektrik frekuensi radio, yang dihantar melalui dua penyambung N-K ke elemen penyinaran aluminium dalaman dalam antena. Isyarat ini ditukar kepada gelombang elektromagnet dalam julat 698-3600 MHz oleh rongga resonan dan kemudian dipancarkan ke luar melalui rasuk arah mendatar 65°, tepat meliputi lantai bangunan sasaran.

②Terimaan Isyarat: Gelombang elektromagnet hulu yang dipancarkan oleh telefon mudah alih dan peranti IoT dalam bangunan ditangkap secara omnidirectional oleh antena. Reflektor mengumpul dan menapis isyarat gangguan, menukar gelombang elektromagnet kepada isyarat elektrik yang dihantar kembali ke peralatan stesen pangkalan, dengan itu melengkapkan komunikasi dua arah.

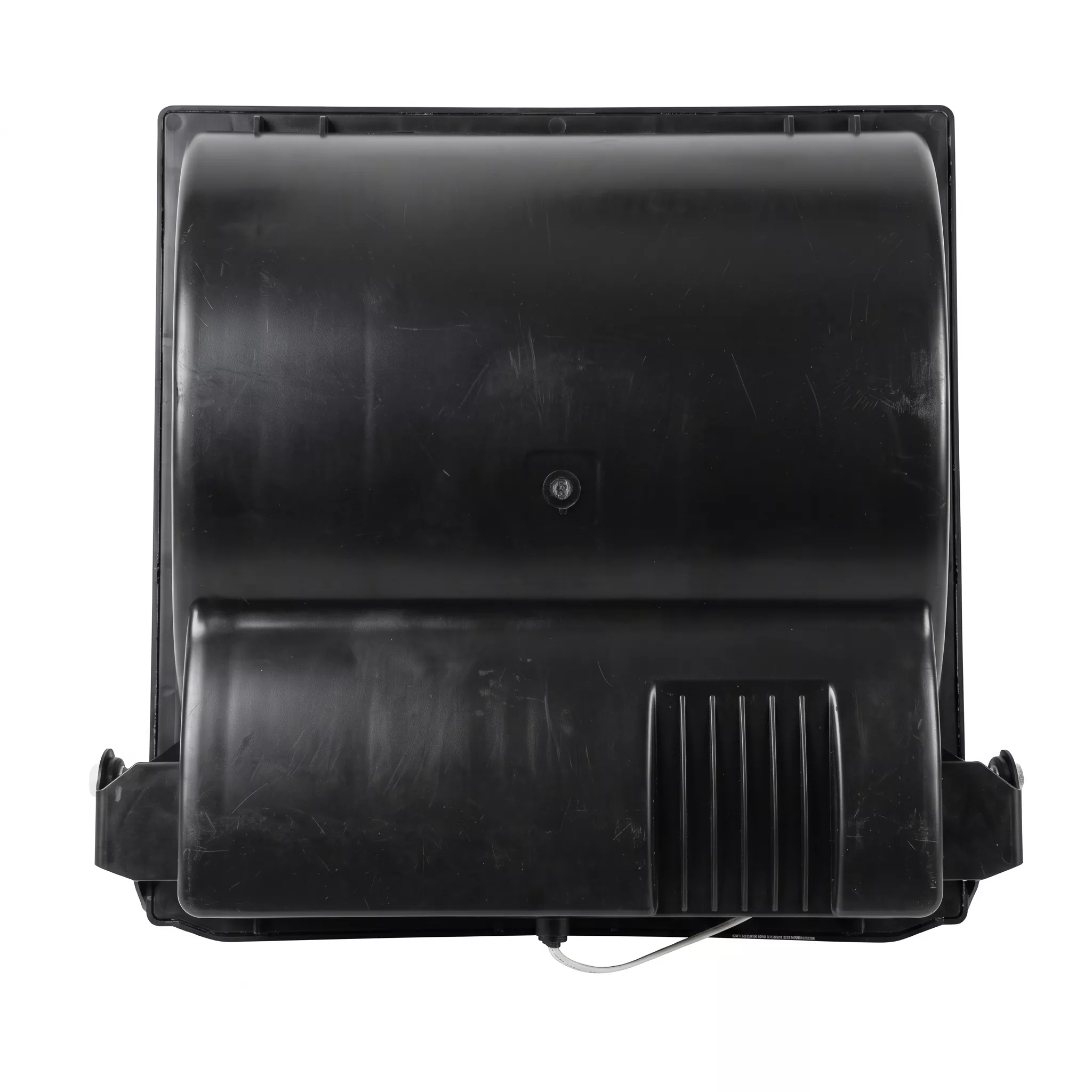

2. Cangkerang penyamaran dengan teras yang dioptimumkan untuk bukan pengecilan isyarat

Kebanyakan antena kos rendah menggunakan perumah plastik standard, mengakibatkan kehilangan RF melebihi 15%, yang membawa kepada isyarat lemah dan kelajuan rangkaian yang lembap di tepi sel. Kilang Qianmu Communications telah membangunkan perumahan gelombang telus UABS yang diubah suai secara bebas, dengan pengukuran makmal menunjukkan kehilangan RF serendah hanya 6.2%. Digabungkan dengan tatasusunan sinaran aluminium berlapis, ia mengelakkan kesan perisai yang disebabkan oleh kurungan logam dalam perumahan konvensional, mencapai peningkatan 30% dalam kelajuan rangkaian pautan bawah di bawah keadaan yang sama. Data pengukuran mentah daripada penganalisis rangkaian vektor tersedia atas permintaan.

Spesifikasi Teknikal

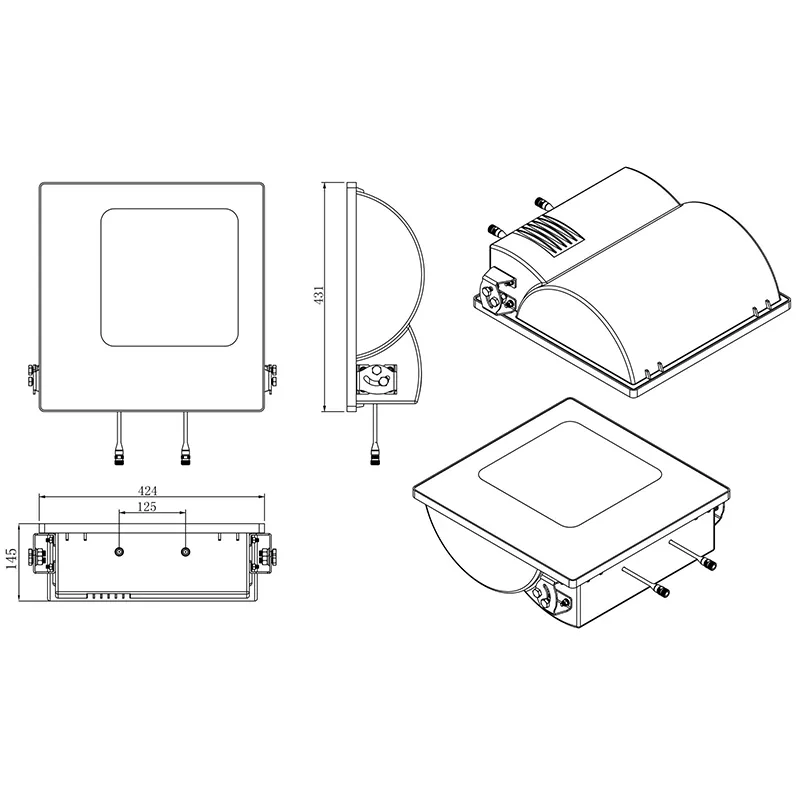

Parameter struktur mekanikal

Panduan Pembelian dan Pemilihan

1. Utamakan mengesahkan liputan jalur frekuensi. Untuk jalur 5G 3.5GHz arus perdana China, adalah penting untuk memilih antena lampu sorot jalur lebar yang menyokong 1710-3600MHz. Antena lama dengan maksimum 2700MHz tidak dapat menyokong rangkaian 5G semasa dan akan memerlukan penggantian penuh kemudian, meningkatkan kos projek dengan ketara.

2. Sahkan parameter RF sebenar dan tolak spesifikasi yang mengelirukan. Sebelum membeli, minta pembekal menyediakan keluk penganalisis rangkaian vektor yang diukur untuk model yang sama, memfokuskan pada mengesahkan tiga penunjuk utama: keuntungan, VSWR dan nisbah depan ke belakang. Produk kos rendah di pasaran sering melebih-lebihkan keuntungan, menyebabkan jarak liputan sebenar berkurangan lebih daripada 40%.

3. Penekanan pada perlindungan luar dan bahan: Di kawasan pantai dengan hujan dan taufan yang kerap, penggetar aluminium die-cast digabungkan dengan kepungan UABS tahan cuaca mesti digunakan. Penggetar kepingan besi nipis dan penutup plastik biasa akan mengalami kakisan dan kemasukan air selepas 1-2 tahun, mengakibatkan kos penyelenggaraan yang sangat tinggi dari semasa ke semasa.

4. Pilih pengeluar dengan keupayaan R&D dan pengeluaran dalaman. Pengantara kekurangan penyelidikan dan pembangunan, kawalan kualiti dan tidak dapat menyediakan penyesuaian, laporan ujian atau sokongan teknikal selepas jualan. Sambungan terus dengan pengeluar asal membolehkan bekalan bahan tambahan yang disegerakkan, parameter tersuai, perkhidmatan selepas jualan yang pantas dan penghantaran yang stabil untuk pesanan volum besar.

Soalan Lazim

S1: Jalur frekuensi komunikasi manakah yang dilindungi sepenuhnya oleh antena lampu sorot ini? Adakah ia menyokong 5G?

A: Antena beroperasi merentasi jalur frekuensi 698-960 MHz dan 1710-3600 MHz, serasi sepenuhnya dengan semua jalur 2G GSM, 3G UMTS dan 4G LTE. Ia menyokong jalur perdana 5G NR domestik N41/N78 serta jalur 5G utama di negara luar. Penggunaan tunggal membolehkan liputan 4G+5G kolaboratif tanpa memerlukan penggantian antena berperingkat.

S2: Adakah ia menyokong penyesuaian OEM/ODM? Parameter yang manakah boleh diubah suai?

J: Sebagai kilang di sumber, kami menawarkan perkhidmatan penyesuaian dimensi penuh: keuntungan antena boleh laras, lebar rasuk, jenis penyambung (N/4.3-10), warna perumahan dan logo skrin sutera badan. Untuk projek luar negara jalur sempit khas, pasukan R&D kami boleh menala semula pengayun RF.

S3: Adakah syarikat menyokong audit kilang di tapak? Bolehkah ia menyediakan dokumen kelayakan?

J: Shenzhen Qianmu Communication Technology Co., Ltd. menawarkan lawatan kilang kepada pelawat melalui temu janji awal sehari lebih awal, membenarkan akses ke kemudahan pembuatan, barisan pengeluaran dan makmal RF. Pensijilan penuh ISO, CE, FCC dan RoHS, bersama-sama dengan laporan ujian pihak ketiga, tersedia secara percuma dalam format elektronik; salinan bercetak asal dengan meterai rasmi boleh disediakan untuk tujuan bidaan.
