Antena Panel

Apakah itu antena panel rata berarah

Antena panel rata berarah 14DBI kami yang dipasang di dinding ialah antena sinaran arah rasuk sempit bergain tinggi, direka khusus untuk rangkaian WiFi jarak jauh dalaman, penerimaan isyarat stesen pangkalan luar dan kejuruteraan penguatan isyarat wayarles. Isyarat antena omnidirectional konvensional diedarkan 360° dan jarak penghantaran adalah terhad; Antena arah bergantung pada pemantul belakangnya untuk mengumpulkan isyarat frekuensi radio dan menumpukan tenaga frekuensi radio dalam satu arah, meningkatkan keupayaan penghantaran jarak jauh dengan ketara. Antena dwiguna dalaman dan luaran kami yang dihasilkan secara besar-besaran menampilkan perumah plastik tertutup bersepadu, kalis air dan kalis habuk, menyokong pelekap di dinding, serasi dengan GSM, 4G, 5G, dwi-jalur WiFi, 433 Internet of Things berbilang jalur frekuensi rendah, didatangkan secara standard dengan RG58 penyambung kehilangan rendah, dan mempunyai dua penyambung kerugian rendah RG58, dan mempunyai dua penyambung RF dalaman SMA dan pan rata lelaki. penyelesaian dengan liputan tertinggi dalam kejuruteraan komunikasi dan projek iot.

Bagaimana Antena Berfungsi

Ramai pelanggan tersilap menganggap bahawa reka bentuk panel rata hanya untuk penampilan. Walau bagaimanapun, antena panel rata berarah mencapai penghantaran dan penerimaan isyarat terfokus melalui struktur berbilang lapisan dalamannya. Prinsip kerja boleh disahkan melalui peralatan ujian profesional, termasuk penganalisis rangkaian vektor, ruang anechoic RF, dan analisis simulasi elektromagnet.

1. Sinaran Pengayun dan Prinsip Pemfokusan Rasuk Pemantul Logam

Pengayun tatasusunan dalaman bertanggungjawab untuk menghantar dan menerima isyarat RF. Pemantul logam yang diletakkan di belakang pengayun memantulkan isyarat yang dipancarkan ke belakang dan sisi ke arah hadapan, mengecilkan lebar rasuk dan meningkatkan kepekatan isyarat. Struktur ini membolehkan antena mencapai prestasi keuntungan tinggi sehingga 14dBi.

Perbandingan terukur: Antena omnidirectional 3dBi standard biasanya menyediakan jarak penghantaran sekitar 300 meter dalam persekitaran terbuka, manakala antena arah 14dBi boleh mencapai jarak penghantaran yang stabil lebih daripada 1,200 meter dalam keadaan yang sama.

2. Struktur Padanan Resonan Berbilang Band

Pengayun dalaman menggunakan reka bentuk tatasusunan berbilang slot untuk mencapai keserasian frekuensi yang luas. Ia menyokong berbilang jalur frekuensi wayarles, termasuk rangkaian selular 700–960MHz, WiFi 2.4GHz/5.8GHz dan aplikasi IoT 433MHz. Satu antena boleh menyokong peranti wayarles yang berbeza tanpa penggantian yang kerap, membantu mengurangkan kos inventori dan memudahkan pengurusan kejuruteraan.

3. Penghantaran Isyarat Kerugian Rendah dengan Kabel Pengumpan RG58

Antena menggunakan kabel penyuap sepaksi RG58 dengan struktur pelindung dua lapisan untuk mengurangkan kehilangan isyarat semasa penghantaran. Walaupun dengan jarak pemasangan kabel yang dilanjutkan, nisbah gelombang berdiri kekal stabil, menghalang pengecilan isyarat ketara yang disebabkan oleh pendawaian jarak jauh.

4. Reka Bentuk Perlindungan Luaran Anti-Gangguan

Penutup diperbuat daripada bahan ABS kalis api dan mempunyai struktur tertutup untuk melindungi komponen dalaman daripada hujan luar, habuk dan gangguan elektromagnet industri. Reka bentuk ini menghalang pengoksidaan pengayun dan hanyutan prestasi isyarat semasa operasi luar jangka panjang.

Soalan Lazim

S1: Bolehkah panjang suapan dan penyambung RF bagi antena panel rata berarah diganti?

J: Penyesuaian disokong. Penyumpan antena standard boleh disesuaikan untuk sebarang panjang dari 1 meter hingga 15 meter. Penyambung SMA lelaki dan perempuan, N kepala, BNC boleh diganti mengikut keperluan. Untuk pesanan besar, LOGO pada cangkerang boleh disaring sutera untuk disesuaikan.

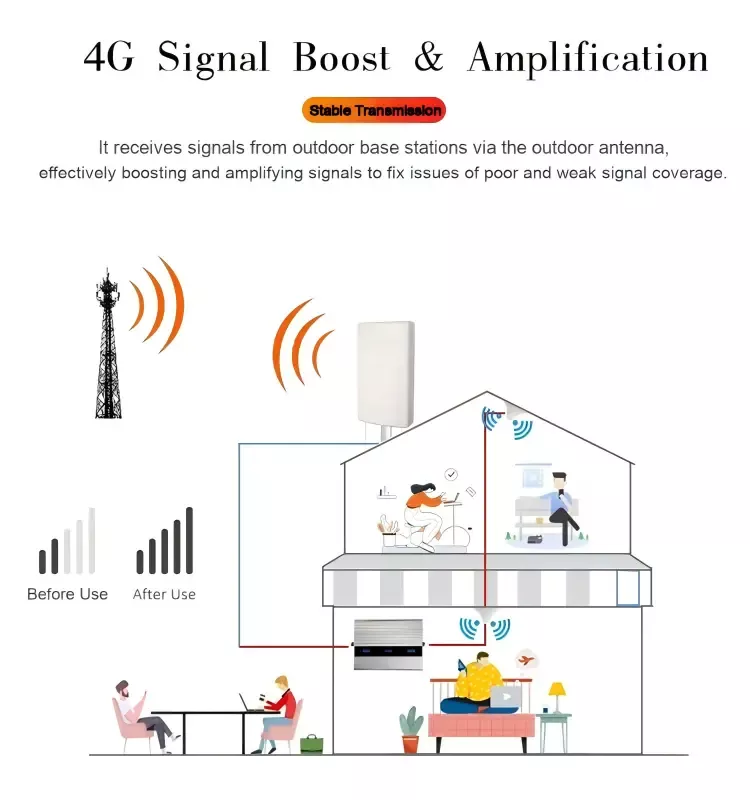

S2: Bolehkah antena panel rata ini digunakan sebagai penguat isyarat 4G dan jambatan WiFi?

A: Betul sekali. Antena kami meliputi berbilang jalur GSM/4G/5G/2.4G/5.8G, dan serasi dengan Pengulang isyarat, Jambatan wayarles dan peranti penghantaran data 433 iot. Satu set antena serasi dengan berbilang peranti kejuruteraan.

S3: Adakah dinding logam dan struktur keluli menjejaskan isyarat antena?

A: Kepingan logam boleh memantulkan dan melindungi isyarat frekuensi radio. Semasa memasang, permukaan sinaran hadapan antena harus mengelakkan kawasan besar perisai logam. Jika mustahil untuk mengelakkan ini, antena tambahan boleh ditambah untuk menerima isyarat pada titik yang berbeza, dan jurutera boleh menyediakan pelan pelarasan titik.

S4: Bagaimana untuk menyelesaikan masalah bahawa sambungan penyuap terdedah kepada kemasukan air dan litar pintas apabila digunakan di luar rumah untuk masa yang lama semasa musim hujan?

J: Selepas pemasangan, bungkus pita elektrik kalis air di sekeliling kedudukan sambungan logam. Antena yang dipasang pada tiang luar juga boleh disesuaikan dengan sambungan kalis air yang dinaik taraf untuk mengelakkan sepenuhnya air hujan daripada menghakis sambungan.
