Antena Litar Bercetak Fleksibel (FPC)

Apakah Antena FPC?

Antena FPC, atau Antena Litar Bercetak Fleksibel (FPC), menggunakan filem PI dan PET fleksibel sebagai substratnya dan direka dengan mengetsa dan mencetak untuk mencipta litar antena. Ia mempunyai ciri-ciri ringan, nipis, fleksibel dan boleh dibengkokkan, membolehkan ia mematuhi permukaan melengkung. Ketebalannya berkisar antara 0.03 hingga 0.2 mm, dan beratnya kurang daripada 1 gram. Antena boleh menghantar dan menerima isyarat wayarles dan serasi dengan protokol termasuk WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT dan LoRa, meliputi jalur frekuensi 2.4 GHz, 5 GHz dan 5.8 GHz. Qianmu Communications ialah pengeluar antena FPC profesional dengan pengalaman industri yang mendalam selama bertahun-tahun. Kami dilengkapi dengan tiga ruang anechoic gelombang mikro dan mempunyai lebih daripada sepuluh kakitangan R&D yang berdedikasi, membolehkan kami menyediakan perkhidmatan sehenti—daripada reka bentuk penyelesaian antena kepada pengeluaran besar-besaran.

Titik jualan utama

Ultra-nipis dan fleksibel, bebas di angkasa.

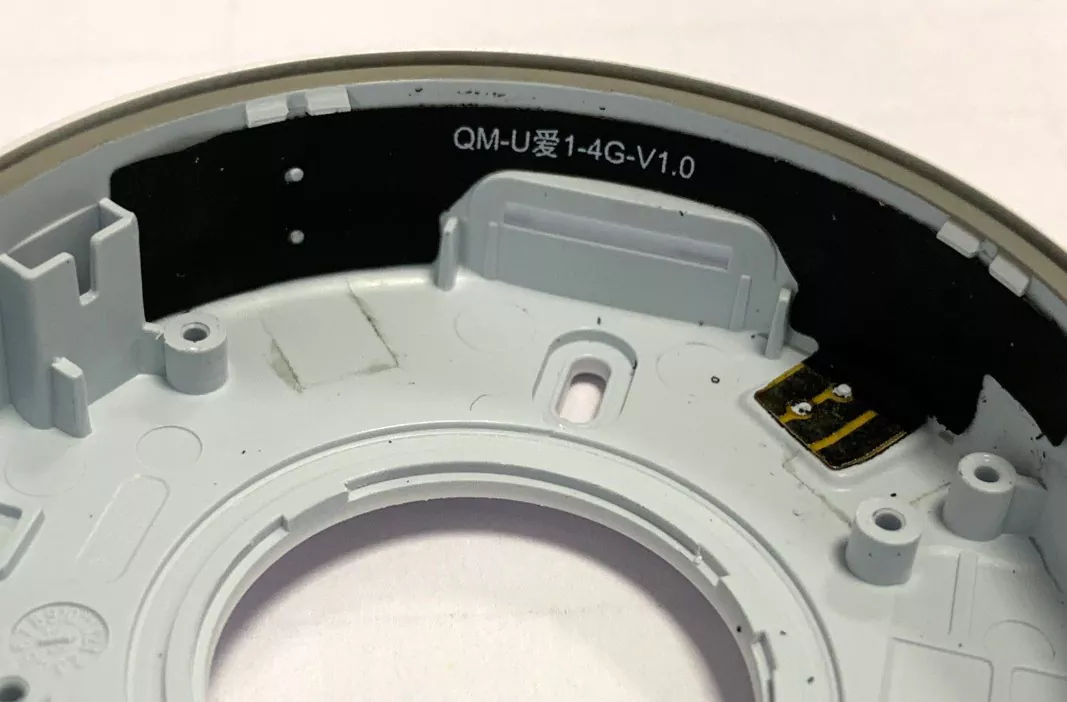

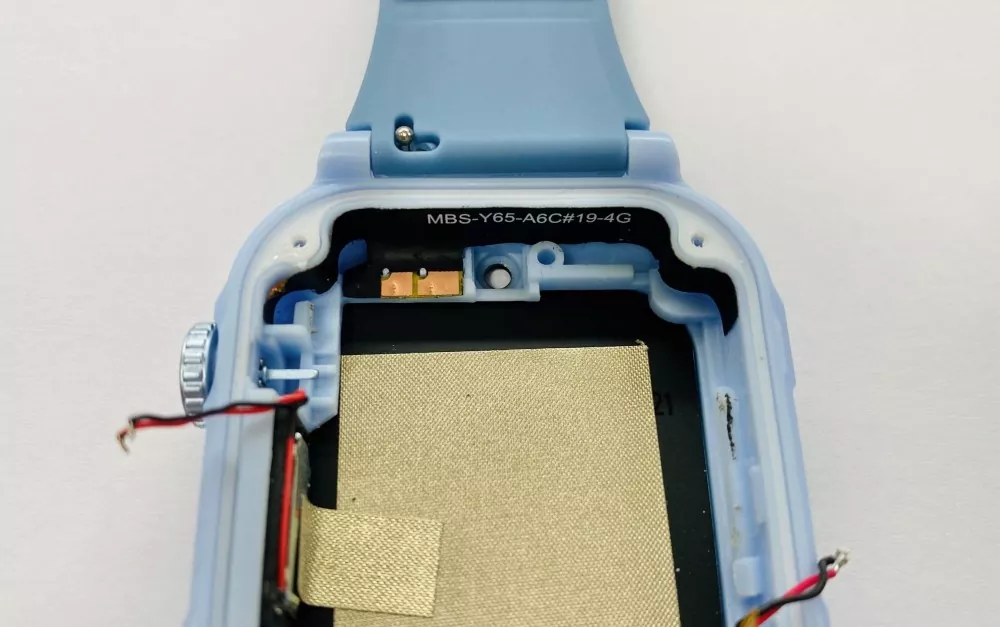

Antena Litar Bercetak Fleksibel (FPC) mempunyai ketebalan hanya 0.03–0.2 mm dan boleh dibengkokkan atau dilipat sewenang-wenangnya. Ia boleh dibengkokkan 90° di sepanjang dinding dalam rongga di dalam peranti, menyesuaikan dengan sempurna kepada pelbagai reka bentuk struktur yang kompleks. Sama ada selongsong peranti rata atau melengkung, FPC boleh membentuk permukaannya dengan mudah.

Liputan jalur lebar berbilang jalur

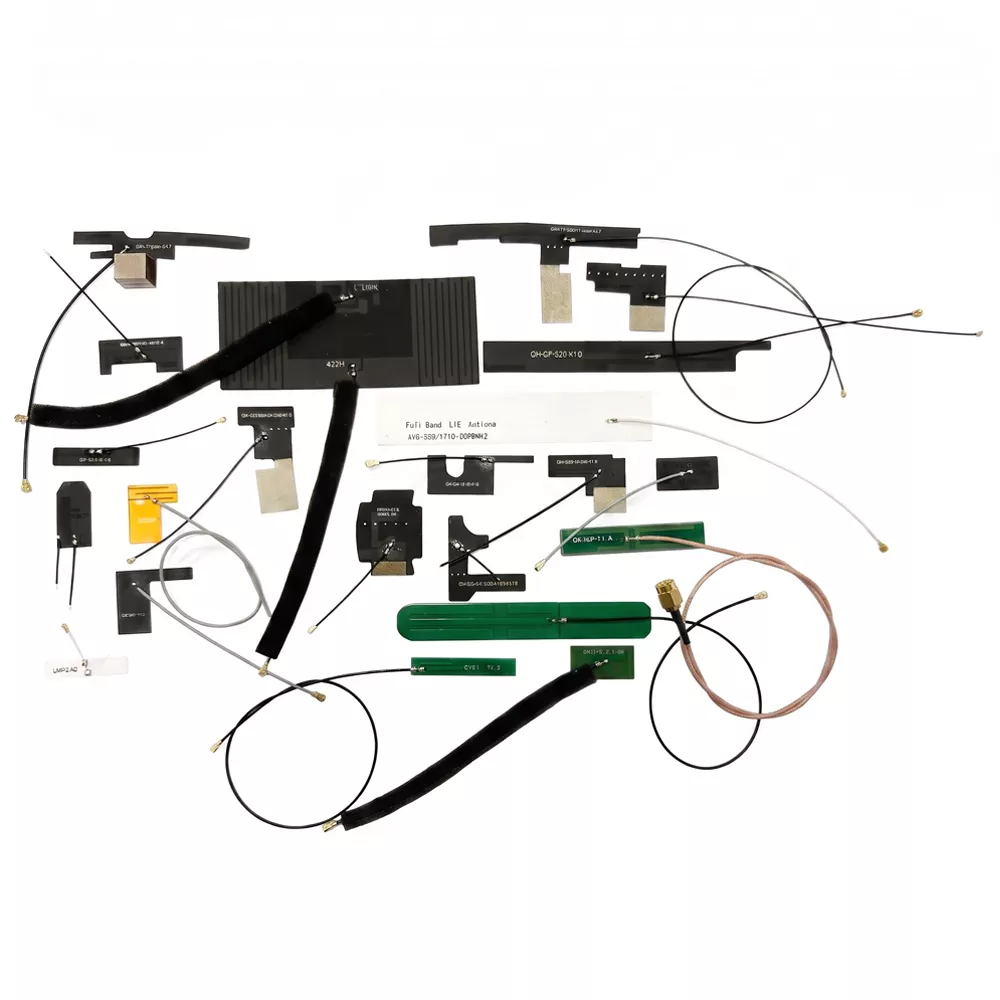

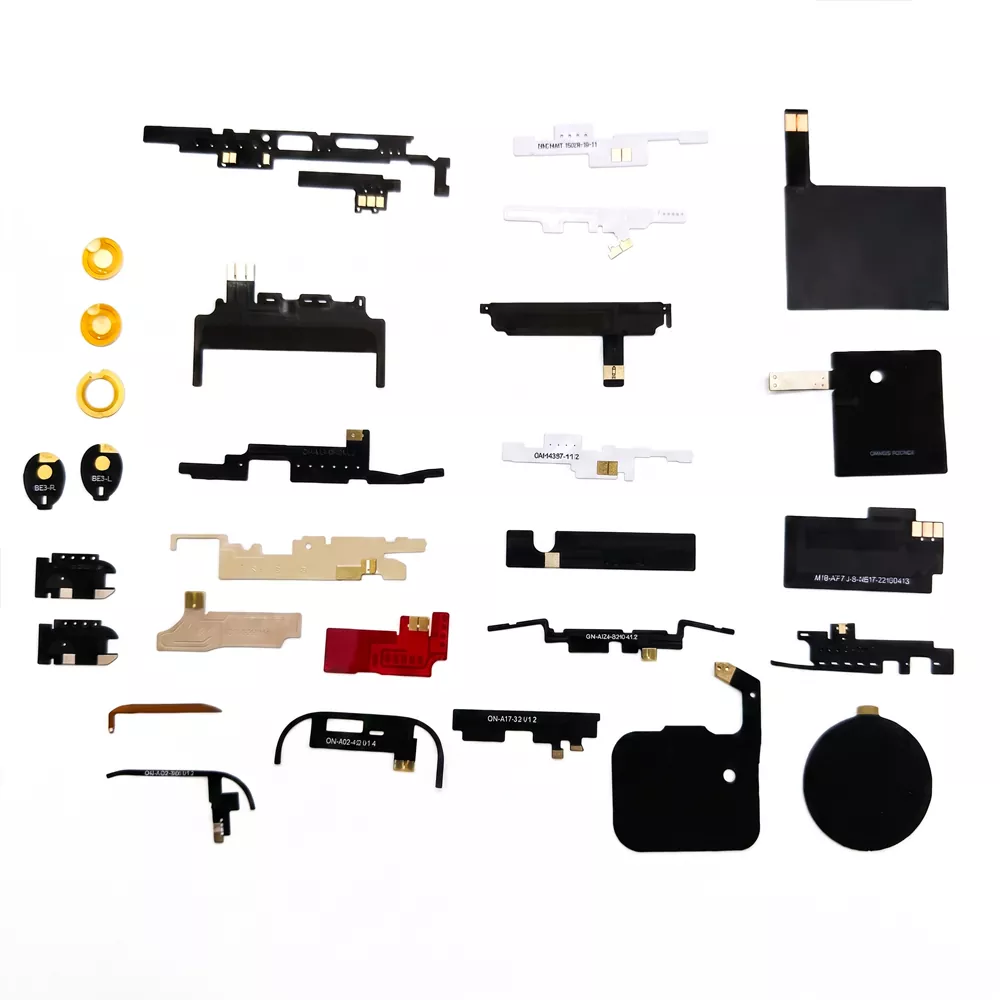

Menyokong berbilang protokol komunikasi termasuk 4G/5G, WiFi jalur penuh, Bluetooth, GPS/GNSS, LoRa dan NFC. Antena FPC cip tunggal boleh meliputi jalur frekuensi antara 700 MHz hingga 2700 MHz—atau lebih luas. Untuk memenuhi keperluan komunikasi peranti berbilang mod dan berbilang frekuensi.

Reka bentuk yang ringan

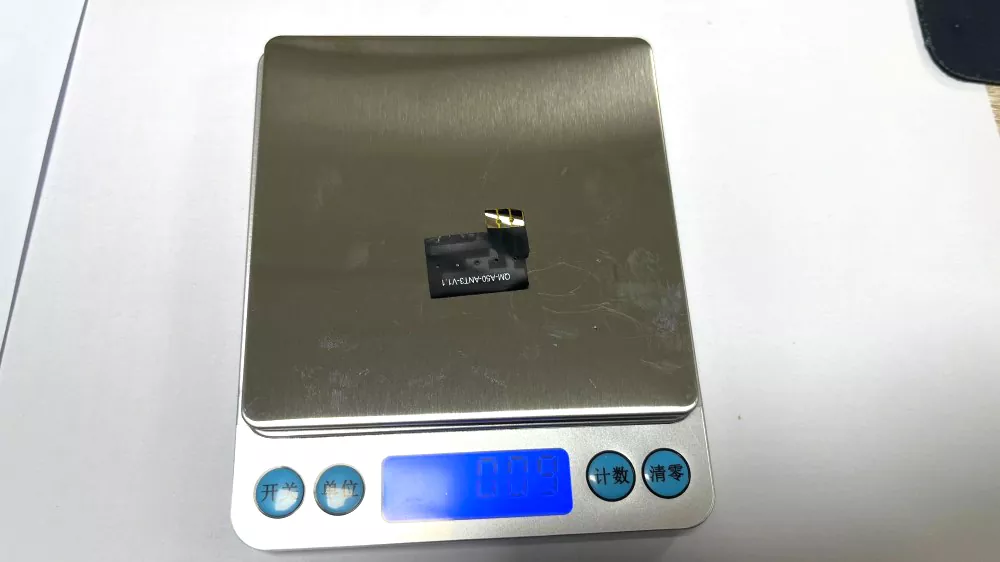

Antena FPC mempunyai berat kurang daripada 1 gram. Lebih daripada 50% lebih ringan daripada antena logam tradisional. Untuk produk sensitif berat seperti peranti boleh pakai dan dron, antena FPC ialah pilihan terbaik.

Sedia untuk digunakan terus dari kotak, mudah dipasang.

Mempunyai sandaran pelekat 3M 300LSE standard untuk pemasangan kupas-dan-melekat yang cepat dalam 2 minit. Tersedia dengan IPEX, U.FL, MHF4 dan pilihan penyambung lain.

Nota Penting untuk Pemasangan Antena

1. Jauhkan daripada Permukaan Logam

Jangan pasang antena terus pada atau dekat dengan permukaan logam, kerana ini boleh menjejaskan padanan impedans, menukar corak sinaran dan mengurangkan kecekapan antena keseluruhan.

2. Elakkan Membongkok Berlebihan

Jangan terlalu bengkok atau lipat antena semasa pemasangan, kerana ubah bentuk yang berlebihan boleh merosakkan konduktor dalaman dan menjejaskan prestasi RF secara negatif.

3. Pastikan Pemasangan Selamat

Betulkan antena dengan kukuh dan sekata semasa pemasangan untuk mengelakkan ubah bentuk yang boleh menjejaskan prestasi sinaran dan kestabilan isyarat.

4. Kekalkan Kelegaan yang Mencukupi Sekitar Antena

Kekalkan kelegaan sekurang-kurangnya 5 mm di atas dan pada kedua-dua belah antena. Elakkan meletakkan komponen logam, kesan isyarat berkelajuan tinggi, atau kawasan tembaga yang besar berhampiran antena untuk memastikan prestasi optimum.

5. Kendalikan dengan Berhati-hati Semasa Pemasangan

Walaupun antena mempunyai struktur yang fleksibel, bahan FPC mempunyai kekuatan mekanikal yang terhad. Elakkan tarikan, berpusing atau hentaman yang berlebihan semasa pemasangan dan pemasangan.

6. Simpan dalam Persekitaran Kering

Elakkan menyimpan antena dalam persekitaran suhu tinggi atau kelembapan tinggi. Pastikan produk kering untuk mengekalkan prestasi elektrik yang stabil dan kebolehpercayaan jangka panjang.

Kawalan dan Pengujian Kualiti

Qianmu Communications menggunakan pengurusan kualiti yang ketat sepanjang keseluruhan proses pembuatan, meliputi pemeriksaan bahan mentah, pemantauan pengeluaran dan ujian produk siap.

Pemeriksaan Bahan Masuk

Semua bahan masuk, termasuk substrat FPC, kerajang tembaga, pelekat dan penyambung, menjalani pemeriksaan kualiti yang ketat untuk memastikan kebolehpercayaan dan konsistensi.

Pemeriksaan Optik AOI

Pemeriksaan Optik Automatik (AOI) digunakan untuk mengesahkan ketepatan penghalaan litar antena, kualiti sambungan pateri dan penampilan produk untuk mengelakkan kecacatan pembuatan.

Ujian Prestasi RF

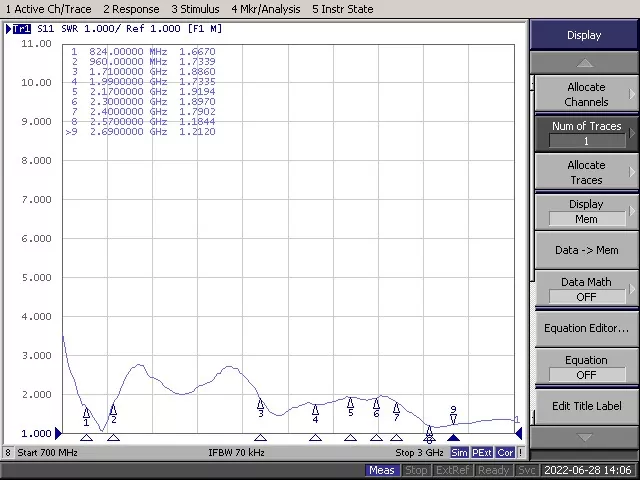

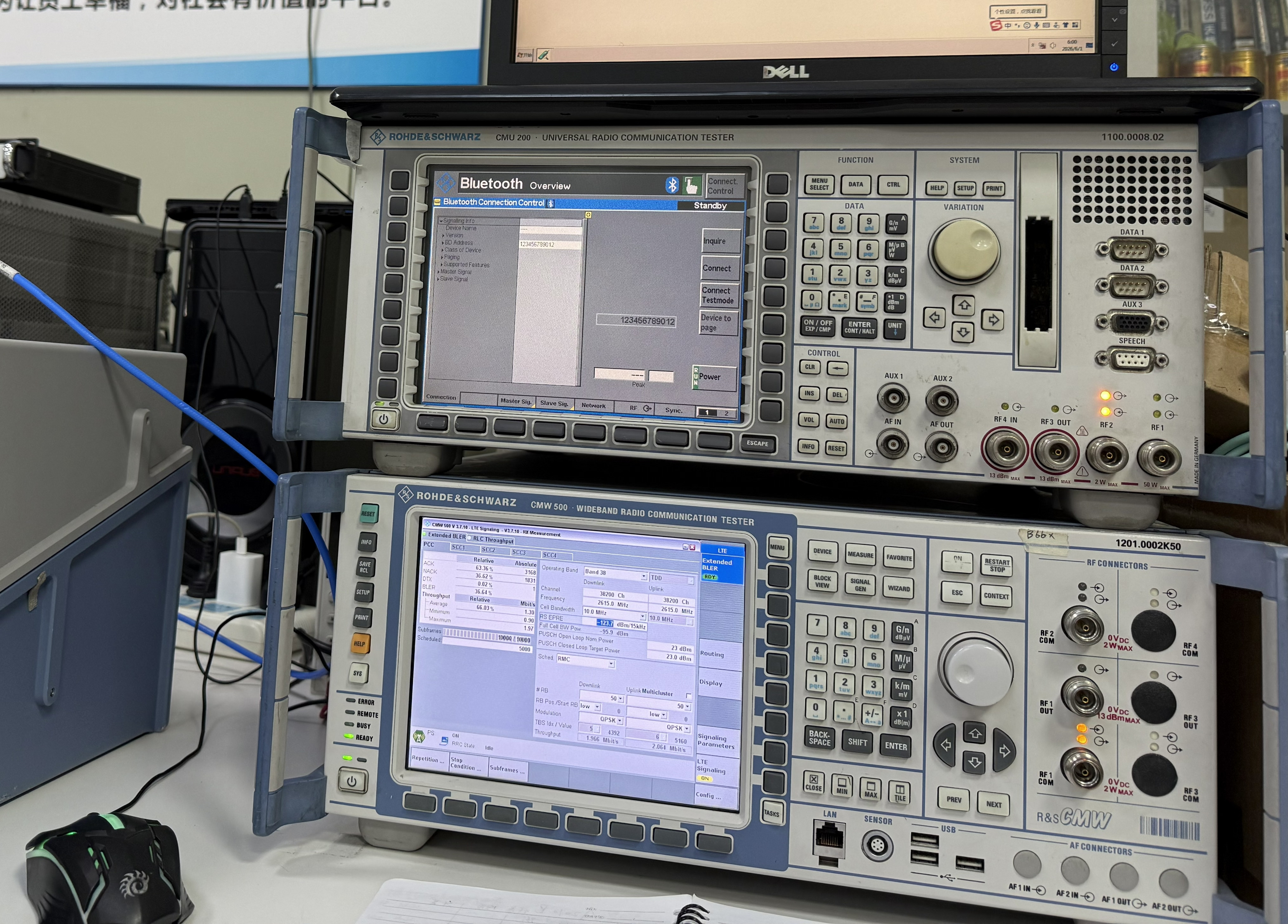

Parameter RF utama, termasuk nisbah gelombang berdiri voltan (VSWR), keuntungan dan corak sinaran, diuji dalam persekitaran bilik gelap profesional untuk memastikan prestasi antena memenuhi keperluan.

Ujian Kebolehpercayaan Alam Sekitar

Antena menjalani pelbagai ujian kebolehpercayaan, termasuk ujian berbasikal suhu tinggi dan rendah, ujian kelembapan, ujian hayat lentur dan penilaian alam sekitar yang lain.

Pengurusan Konsistensi Kelompok

Kawalan pengeluaran yang ketat memastikan prestasi yang konsisten dan kualiti yang stabil merentas setiap kumpulan produk.

Pengalaman Pengilangan Antena Profesional

Selama lebih dua dekad, Qianmu Communications telah dikhususkan untuk industri antena terminal, memfokuskan pada R&D, pengeluaran dan penjualan antena terminal komunikasi tanpa wayar. Produk kami digunakan secara meluas dalam peranti komunikasi mudah alih, termasuk telefon pintar, tablet, sistem pembayaran mudah alih, dron, peranti pengecas tanpa wayar, kereta, stesen pangkalan dan peranti boleh pakai.

Cara Memilih Antena FPC

1. Sahkan kekerapan operasi

Kenal pasti teknologi wayarles yang diperlukan oleh peranti anda, seperti 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa atau NFC. Pilih antena yang menyokong semua jalur frekuensi yang diperlukan.

2. Nilaikan ruang pemasangan yang ada

Ukur ruang yang tersedia di dalam peranti, termasuk panjang, lebar dan kedudukan pemasangan. Terima kasih kepada struktur fleksibel dan dimensi yang boleh disesuaikan, antena FPC sangat sesuai untuk penutup yang padat atau berbentuk tidak teratur.

3. Sahkan jenis penyambung RF

Periksa penyambung RF yang digunakan pada PCB, seperti IPEX, U.FL atau MHF4. Penyambung antena mesti sepadan dengan antara muka modul untuk memastikan prestasi RF yang boleh dipercayai.

4. Semak parameter RF utama

· Keuntungan: Pilih keuntungan yang sesuai berdasarkan persekitaran aplikasi dan pemasangan.

· VSWR: Nilai di bawah 2.0 biasanya disyorkan untuk padanan impedans yang baik.

· Kecekapan: Kecekapan yang lebih tinggi membantu meningkatkan prestasi penghantaran dan sensitiviti penerima.

· Impedans: Impedans RF standard ialah 50Ω dan harus sepadan dengan modul RF.

5. Pertimbangkan pilihan penyesuaian

Jika produk standard tidak memenuhi keperluan reka bentuk anda, pilih pengeluar antena FPC yang menyediakan perkhidmatan penyesuaian, termasuk dimensi antena, panjang kabel, jenis penyambung dan penalaan RF.

6. Menilai keupayaan pembekal

Pilih pembekal antena FPC dengan sistem pengurusan kualiti yang mantap, kepakaran kejuruteraan RF, dan keupayaan pembuatan yang boleh dipercayai untuk memastikan kualiti produk yang konsisten dan bekalan jangka panjang.

Soalan Lazim

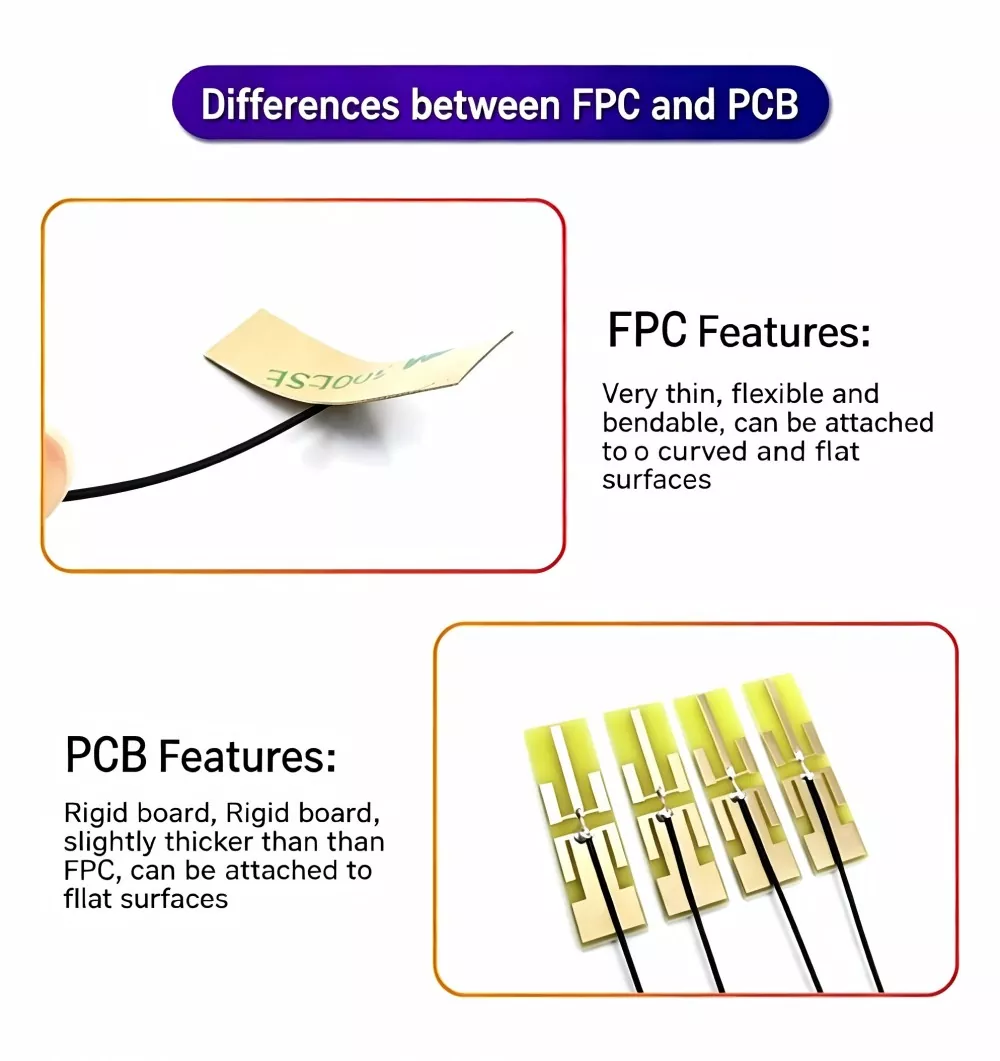

S1: Bagaimanakah anda memilih antara antena FPC dan antena PCB?

J: FPC fleksibel dan boleh dibengkokkan, sesuai untuk dipasang pada ruang yang melengkung dan sempit—diutamakan untuk peranti yang ringan dan nipis. PCB tegar, hanya sesuai untuk permukaan rata; pilih pilihan ini jika belanjawan anda terhad dan anda mempunyai ruang yang mencukupi.

S2: Jalur frekuensi manakah yang disokong oleh antena FPC?

J: Antena FPC Qianmu Communication meliputi frekuensi dari 13.56 MHz NFC hingga 6 GHz 5G, menyokong teknologi wayarles termasuk 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa dan ZigBee.

S3： Apakah suhu operasi antena FPC?

A: -45 ℃ hingga + 85 ℃, memenuhi piawaian penggunaan industri.

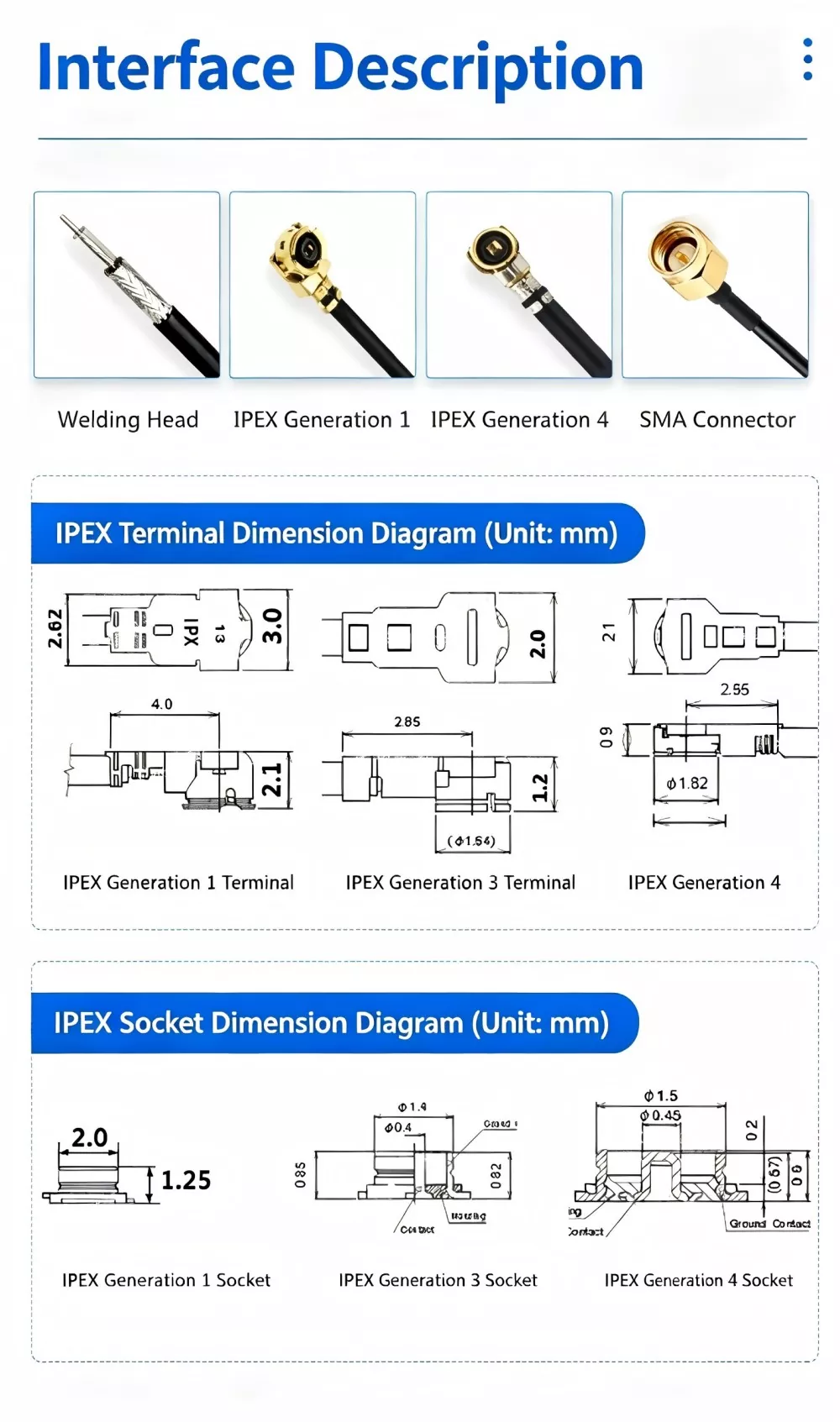

S4: Apakah perbezaan antara penyambung IPEX, U.FL dan MHF4?

J: Semua adalah penyambung RF kecil, dengan dimensi U.FL > MHF4. MHF4 adalah lebih kecil dan biasanya digunakan dalam aplikasi 5G; hanya pilih penyambung berdasarkan spesifikasi antara muka papan induk anda.

S5: Adakah ia menyokong penyesuaian kelompok kecil?

J: Kami menawarkan sokongan dan boleh mengendalikan keseluruhan proses pesanan—daripada reka bentuk skema dan prototaip kepada pengeluaran berskala kecil dan besar.
