Mengapa Antena Fon Kepala Fleksibel Penting untuk Peranti Audio Wayarles Generasi Seterusnya

Apabila fon telinga dan fon kepala wayarles menjadi lebih kecil, lebih pintar dan lebih kaya dengan ciri, reka bentuk antena memainkan peranan yang semakin penting dalam mengekalkan komunikasi wayarles yang boleh dipercayai.QianmumembangunkanAntena Fon Kepala Fleksibeluntuk fon telinga TWS, fon kepala wayarles, peranti pengaliran tulang dan produk audio Bluetooth padat yang lain, menyediakan penyelesaian RF yang fleksibel, ultra nipis dan boleh disesuaikan untuk aplikasi terhad ruang.

Antena yang boleh dipercayai adalah penting untuk komunikasi Bluetooth yang stabil, terutamanya apabila fon kepala wayarles perlu beroperasi dalam ruang dalaman yang sangat padat dan tidak teratur. AAntena Fon Kepala Fleksibelmenggunakan substrat PI atau LCP yang fleksibel dengan corak sinaran konduktif ketepatan, membolehkan antena mematuhi permukaan melengkung sambil mengekalkan prestasi RF yang boleh dipercayai.

Jadual Kandungan

• Mengapa Reka Bentuk Antena Sangat Penting dalam Fon Kepala Moden?
• Apakah Antena Fon Kepala Fleksibel?
• Bagaimanakah Antena Fon Kepala Fleksibel Berfungsi?
• Apakah Kelebihan Utama Antena Fon Kepala Fleksibel?
• Di manakah Antena Fon Kepala Fleksibel Boleh Digunakan?
• Apakah Spesifikasi Teknikal yang Perlu Dipertimbangkan oleh Pembeli?
• Bagaimana Ia Berbanding dengan Antena Tradisional?
• Bagaimana Pengilang Harus Memilih Antena yang Betul?
• Mengapa Pengilangan dan Ujian RF Penting?
• Soalan Lazim
• Kesimpulan

Mengapa Reka Bentuk Antena Sangat Penting dalam Fon Kepala Moden?

Fon kepala wayarles bergantung pada komunikasi frekuensi radio untuk menukar audio dan data kawalan dengan telefon pintar, tablet, komputer dan peranti berdaya Bluetooth lain. Walaupun antena hanya menempati sejumlah kecil ruang fizikal, reka bentuknya boleh mempunyai pengaruh besar pada prestasi wayarles.

Persekitaran dalaman fon telinga TWS moden amat mencabar. Bateri, pembesar suara, mikrofon, komponen pengecasan, pemproses, struktur pelindung dan komponen mekanikal semuanya bersaing untuk mendapatkan ruang terhad. Pada masa yang sama, antena beroperasi berhampiran dengan badan manusia, yang boleh menjejaskan penyebaran RF dan ciri isyarat.

Penyelesaian antena tradisional mungkin memerlukan ruang PCB khusus atau kawasan pemasangan yang agak besar. Antena fleksibel memberi jurutera lebih kebebasan untuk meletakkan elemen sinaran di sepanjang permukaan dalaman melengkung, petak bateri, batang atau kawasan lain yang tersedia.

Bagi pengeluar yang membangunkan produk Bluetooth padat, pemilihan antena harus dipertimbangkan semasa peringkat awal reka bentuk mekanikal dan RF dan bukannya dianggap sebagai komponen pemasangan akhir.

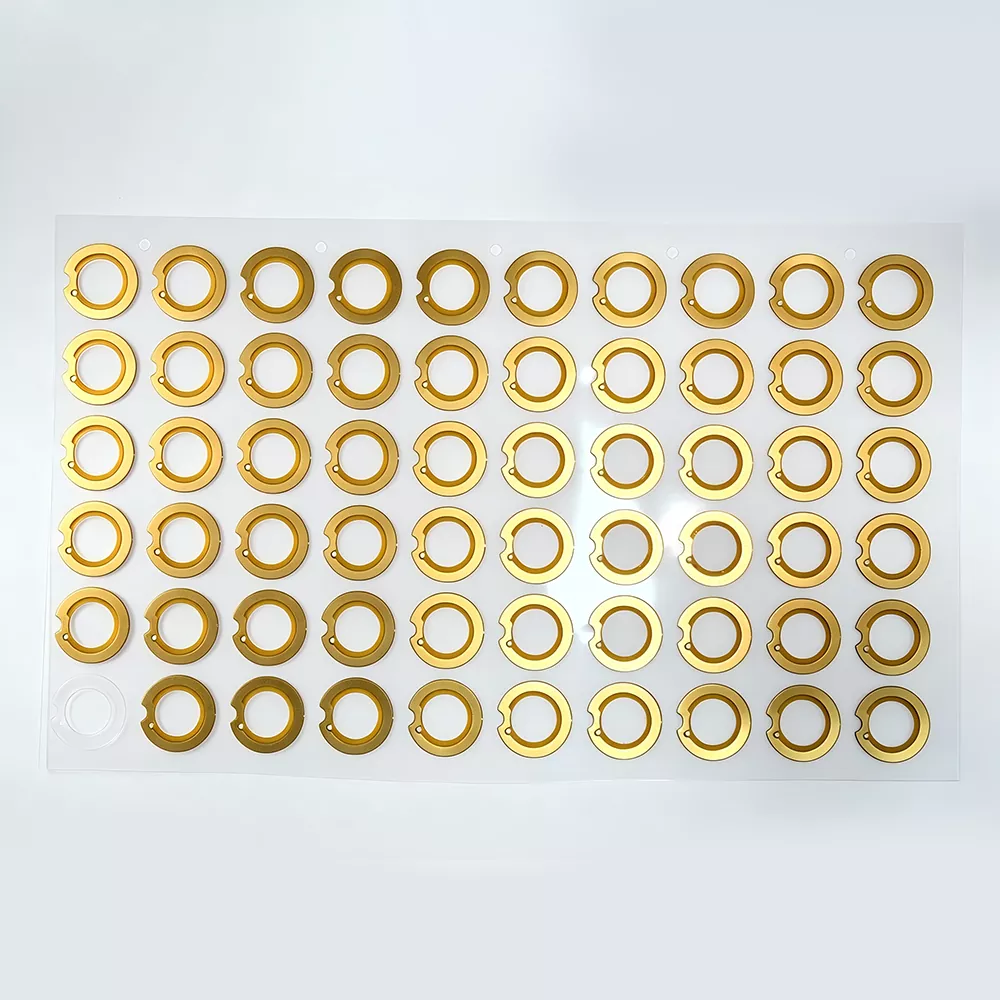

Apakah Antena Fon Kepala Fleksibel?

A Antena Fon Kepala Fleksibelialah antena RF miniatur yang direka untuk peranti audio wayarles padat. Ia biasanya menggunakan substrat PI atau LCP yang fleksibel dengan corak sinaran konduktif yang terbentuk melalui proses pembuatan dan goresan ketepatan.

Tidak seperti antena PCB tegar, struktur fleksibel boleh bengkok dan mematuhi permukaan melengkung atau tidak teratur. Ini menjadikannya sangat sesuai untuk produk yang rongga antena yang tersedia adalah sempit, melengkung atau sukar untuk ditampung dengan komponen tegar konvensional.

Antena fon kepala fleksibel biasanya direka untuk jalur ISM Bluetooth 2.4 GHz dan boleh menyokong aplikasi Bluetooth moden. Bergantung pada projek, pengeluar boleh menyesuaikan dimensi antena, substrat, panjang plumbum, konfigurasi terminal dan kaedah pemasangan agar sepadan dengan seni bina produk.

Fleksibiliti reka bentuk ini menjadikan antena berasaskan FPC sangat menarik untuk fon telinga TWS, fon kepala wayarles, fon kepala pengaliran tulang, peranti ikat leher dan produk wayarles kompak yang lain.

Bagaimanakah Antena Fon Kepala Fleksibel Berfungsi?

Prinsip pengendalian antena fon kepala yang fleksibel adalah berdasarkan kepada menukar isyarat RF elektrik kepada gelombang elektromagnet dan menerima tenaga elektromagnet daripada persekitaran sekeliling.

1. Chipset Bluetooth menjana isyarat elektrik frekuensi tinggi.
2. Isyarat RF bergerak melalui laluan penghantaran ke arah antena.
3. Corak sinaran konduktif menukar isyarat elektrik kepada tenaga elektromagnet.
4. Antena memancarkan isyarat ke persekitaran sekeliling.
5. Semasa penerimaan, antena menangkap isyarat elektromagnet yang dihantar oleh peranti Bluetooth yang dipasangkan.
6. Tenaga RF yang diterima ditukar kepada isyarat elektrik dan dipindahkan ke modul komunikasi Bluetooth.

Oleh kerana fon kepala dan fon telinga dipakai hampir dengan badan manusia, pemadanan antena, pembumian dan kedudukan adalah amat penting. Badan manusia, bateri, komponen logam, dan bahan perumahan semuanya boleh mempengaruhi impedans antena dan ciri sinaran.

Oleh itu, penalaan RF yang betul adalah penting. Antena yang direka dengan baik harus dinilai di dalam kepungan produk sebenar dan bukannya diuji hanya sebagai komponen terpencil. Ini membantu jurutera mengenal pasti kesan detuning dan mengoptimumkan prestasi wayarles akhir.

Apakah Kelebihan Utama Antena Fon Kepala Fleksibel?

Pembinaan Ultra Nipis

Ruang adalah salah satu cabaran terbesar dalam pembangunan fon telinga TWS. Pembinaan antena FPC yang fleksibel membolehkan pengeluar menyepadukan komponen RF ke dalam ruang sempit tanpa menduduki volum mekanikal yang berlebihan.

Bergantung pada konfigurasi, ketebalan antena fleksibel boleh didapati dalam kira-kira 0.12–0.30 mm, dengan pilihan biasa termasuk 0.15 mm, 0.20 mm dan 0.25 mm. Ini membantu pereka produk mengoptimumkan ruang dalaman yang berharga.

Fleksibiliti Cemerlang

Substrat fleksibel membolehkan antena mengikuti permukaan dalaman yang melengkung dan tidak teratur. Ini amat berguna apabila antena tegar konvensional tidak boleh dimuatkan ke dalam struktur yang tersedia.

Untuk produk yang terdedah kepada lenturan berulang atau pergerakan mekanikal, ketahanan lenturan adalah satu lagi pertimbangan penting. Pemilihan substrat yang betul dan reka bentuk pelekat boleh meningkatkan kebolehpercayaan mekanikal semasa penggunaan jangka panjang.

Prestasi RF Bluetooth Stabil

Prestasi antena bergantung kepada lebih daripada unsur sinaran itu sendiri. Reka bentuk mata suapan, pembumian, pemadanan impedans, kedudukan pemasangan dan komponen berdekatan semuanya boleh menjejaskan ciri RF.

Atas sebab ini, pembekal antena profesional seharusnya dapat memberikan sokongan reka bentuk RF dan cadangan penalaan dan bukannya hanya membekalkan antena standard.

Perhimpunan Mudah

Antena fleksibel boleh dibekalkan dengan sandaran pelekat tahan haba, membolehkannya dipasang terus ke permukaan dalaman yang dimaksudkan. Ini boleh mengurangkan keperluan untuk struktur penetapan mekanikal tambahan dan memudahkan pemasangan.

Keupayaan Penyesuaian Tinggi

Perumah fon kepala yang berbeza memerlukan geometri antena yang berbeza. Penyelesaian tersuai boleh menampung variasi dalam:

• Garis besar dan dimensi antena
• Kekerapan operasi
• Panjang plumbum
• Jenis penyambung dan terminal
• Substrat PI atau LCP
• Lokasi pemasangan
• Jejari lentur
• Struktur perumahan produk

Di manakah Antena Fon Kepala Fleksibel Boleh Digunakan?

Walaupun teknologi ini sangat dikaitkan dengan fon telinga TWS, antena fleksibel boleh menyokong rangkaian produk audio wayarles kompak yang lebih luas.

Apakah Spesifikasi Teknikal yang Perlu Dipertimbangkan oleh Pembeli?

Apabila mendapatkan sumber antena fleksibel daripada pengilang atau pembekal China, pembeli harus menilai kedua-dua spesifikasi elektrik dan mekanikal. Antena yang sesuai dengan ruang yang tersedia mungkin masih memerlukan penalaan RF selepas ia dipasang di dalam produk siap.

Nilai ini harus dianggap sebagai spesifikasi rujukan. Prestasi akhir bergantung pada reka bentuk antena, susun atur PCB, struktur pembumian, bahan perumahan, kedudukan pemasangan dan seni bina RF keseluruhan.

Bagaimana Ia Berbanding dengan Antena Tradisional?

Pengilang biasanya mempunyai beberapa teknologi antena untuk dipertimbangkan, termasuk antena spring, antena PCB tegar dan antena FPC fleksibel. Pilihan yang paling sesuai bergantung pada seni bina produk, ruang yang tersedia, sasaran kos, keperluan RF dan jumlah pengeluaran yang dijangkakan.

Untuk fon telinga dengan struktur perumahan yang tidak teratur atau ruang dalaman yang sangat terhad, pembinaan FPC yang fleksibel boleh memberikan kelebihan penyepaduan mekanikal yang ketara. Ia membolehkan pereka bentuk antena bekerja di sekitar komponen sedia ada dan bukannya memerlukan keseluruhan struktur produk untuk menampung antena tegar.

Bagaimana Pengilang Harus Memilih Antena yang Betul?

Memilih antena fon kepala harus bermula dengan produk siap dan bukannya dengan katalog antena generik. Faktor berikut boleh membantu pengeluar membuat keputusan yang lebih dipercayai.

1. Ukur ruang yang ada.Berikan maklumat yang tepat tentang panjang, lebar, tinggi, lengkung dan komponen sekeliling rongga antena.
2. Tentukan keperluan RF.Sahkan julat frekuensi Bluetooth, jarak komunikasi yang dijangkakan, keperluan impedans dan lokasi antena.
3. Pertimbangkan bahan perumahan.Plastik, logam, bateri, komponen pelindung dan struktur konduktif lain boleh mempengaruhi prestasi RF.
4. Menilai keperluan mekanikal.Produk yang terdedah kepada getaran, pergerakan atau lenturan berulang memerlukan fleksibiliti dan prestasi lampiran yang sesuai.
5. Minta sampel prototaip.Menguji antena di dalam kepungan sebenar memberikan hasil yang lebih bermakna daripada menilai antena secara bebas.
6. Semak keupayaan pembuatan.Untuk projek pengeluaran besar-besaran, nilai ketekalan kualiti, ujian RF, penyesuaian, dokumentasi dan keupayaan penghantaran.

Menyediakan lukisan produk 2D atau 3D yang tepat semasa peringkat pembangunan membolehkan pengeluar antena mengoptimumkan reka bentuk dengan lebih cekap. Pengesahan prototaip kemudiannya boleh membantu mengurangkan risiko menemui masalah RF selepas perkakasan dan pengeluaran besar-besaran telah dimulakan.

Mengapa Pengilangan dan Ujian RF Penting?

Prestasi antena sangat bergantung pada konsistensi pembuatan. Variasi kecil dalam dimensi, corak konduktif, kedudukan penyambung, peletakan pelekat atau ciri substrat boleh menjejaskan hasil RF akhir.

Oleh itu, pengeluar antena yang berpengalaman harus menyediakan lebih daripada komponen fizikal. Kejuruteraan RF, pembangunan sampel, pemadanan impedans, penalaan, pemeriksaan pengeluaran dan dokumentasi teknikal semuanya boleh menyumbang kepada proses pembangunan produk yang lebih boleh diramal.

Ujian RF profesional boleh merangkumi pengesahan prestasi dalam ruang anechoic, ujian alam sekitar, kitaran suhu, ujian lentur mekanikal dan prosedur kawalan kualiti lain mengikut keperluan aplikasi.

Untuk perolehan antarabangsa, dokumentasi dan jaminan kualiti juga penting. Bergantung pada projek, pembeli mungkin memerlukan dokumentasi pematuhan bahan, laporan pemeriksaan, maklumat pembungkusan, dokumen komersial dan sokongan berkaitan eksport yang lain.

Soalan Lazim

S1: Apakah Antena Fon Kepala Fleksibel?

Antena Fon Kepala Fleksibel ialah antena RF yang nipis dan boleh dibengkokkan yang direka untuk produk audio wayarles padat seperti fon telinga TWS, fon kepala Bluetooth, fon kepala pengaliran tulang dan fon kepala wayarles. Substratnya yang fleksibel membolehkannya menyesuaikan dengan permukaan dalaman yang melengkung.

S2: Bolehkah Antena Fon Kepala Fleksibel menyokong Bluetooth 5.3?

ya. Antena 2.4 GHz yang direka bentuk dengan betul boleh digunakan dengan aplikasi Bluetooth 5.3 apabila susun atur RF, pemadanan impedans, pembumian dan keadaan pemasangan dilaksanakan dengan betul.

S3: Bolehkah dimensi antena disesuaikan?

ya. Antena fleksibel boleh disesuaikan mengikut ruang dalaman dan struktur mekanikal produk. Parameter seperti panjang, lebar, bentuk, ketebalan, panjang plumbum, konfigurasi penyambung dan kaedah pemasangan boleh dilaraskan mengikut keperluan projek.

S4: Bahan substrat manakah yang biasa didapati?

PI dan LCP biasanya digunakan bahan substrat antena fleksibel. Bahan yang sesuai bergantung pada ciri RF yang diperlukan, fleksibiliti mekanikal, keadaan suhu, keperluan kebolehpercayaan dan kos pengeluaran sasaran.

S5: Bolehkah antena fleksibel menggunakan sokongan pelekat?

ya. Sandaran pelekat boleh memudahkan pemasangan dengan membenarkan antena dipasang terus ke permukaan dalaman yang dimaksudkan. Jenis pelekat hendaklah dipilih mengikut suhu operasi, bahan perumahan, proses pemasangan, dan keadaan perkhidmatan yang dijangkakan.

S6: Apakah maklumat yang perlu diberikan oleh pembeli apabila meminta antena tersuai?

Pembeli sepatutnya menyediakan lukisan produk, ruang antena yang tersedia, maklumat susun atur PCB, jalur frekuensi sasaran, keperluan penyambung, bahan perumahan, kedudukan pemasangan, keperluan mekanikal dan persekitaran aplikasi yang dijangkakan. Maklumat ini membantu pengilang membangunkan penyelesaian antena yang lebih sesuai.

S7: Mengapakah prestasi antena perlu diuji di dalam produk akhir?

Antena tidak beroperasi secara bebas. Bateri, PCB, komponen logam, perumah plastik, struktur pembumian, dan badan manusia semuanya boleh mempengaruhi prestasi RF. Oleh itu, menguji antena di dalam kepungan akhir memberikan penilaian yang lebih realistik terhadap kestabilan sambungan dan prestasi wayarles keseluruhan.

Kesimpulan

Permintaan yang semakin meningkat untuk produk audio tanpa wayar yang lebih kecil dan lebih pintar mewujudkan cabaran penyepaduan antena yang semakin kompleks. AAntena Fon Kepala Fleksibelmenawarkan penyelesaian yang berkesan dengan menggabungkan dimensi padat, fleksibiliti mekanikal, geometri yang boleh disesuaikan dan prestasi RF Bluetooth yang boleh dipercayai. Untuk fon telinga TWS, fon kepala pengaliran tulang, peranti ikat leher dan produk wayarles kompak yang lain, teknologi antena fleksibel boleh memberikan kebebasan reka bentuk yang lebih besar sambil membantu pengeluar mengatasi struktur dalaman yang sesak.

Bagi syarikat yang mendapatkan penyelesaian antena tersuai, bekerjasama dengan pengeluar berpengalaman boleh memudahkan pembangunan prototaip, penalaan RF, ujian dan pengeluaran besar-besaran. Jika anda sedang membangunkan fon kepala wayarles baharu, fon telinga TWS atau produk audio Bluetooth dan memerlukan antena yang dipadankan dengan keperluan mekanikal dan RF khusus anda,hubungi kamiuntuk membincangkan lukisan anda, spesifikasi teknikal, keperluan penyesuaian, sampel dan rancangan pengeluaran dengan pasukan kejuruteraan antena Qianmu.
