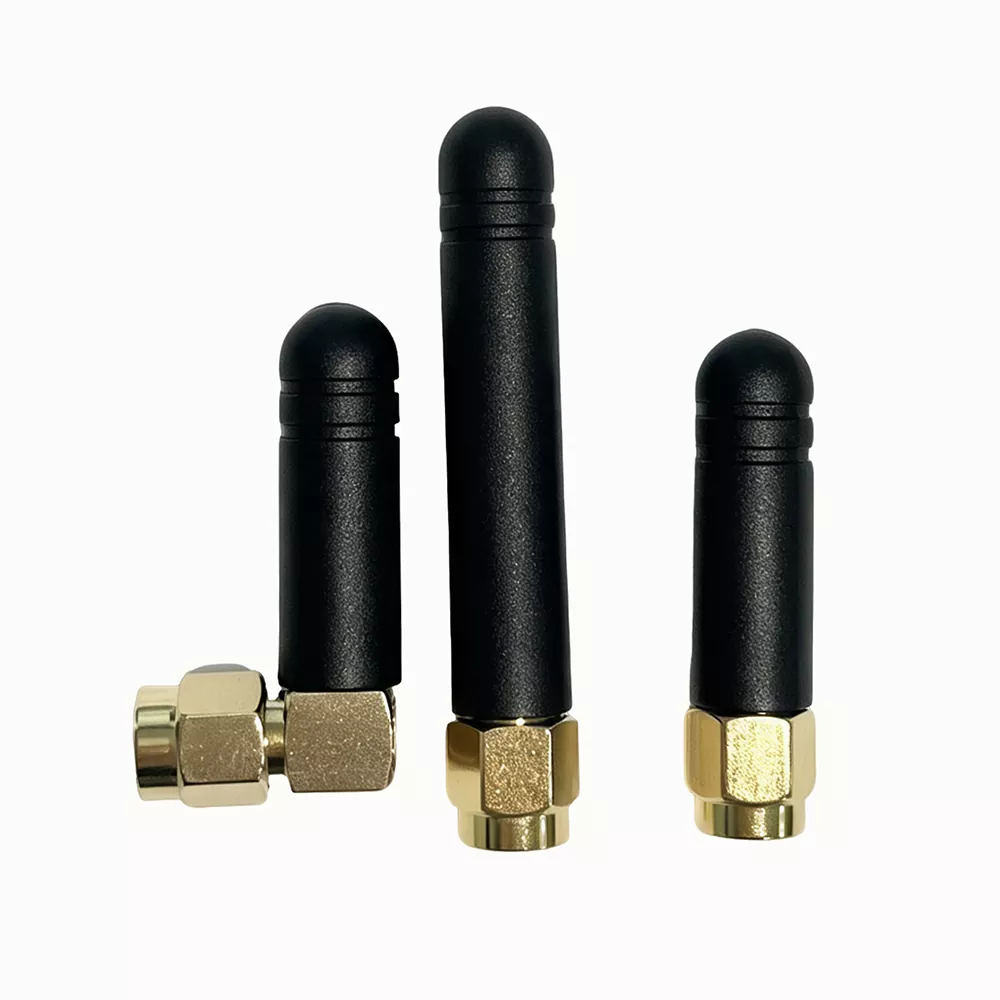

Antena Lora

Antena LoRa ialah antena rod luaran IoT RF industri 433MHz dan 868–920MHz yang direka untuk komunikasi spektrum penyebaran jarak jauh.

Dibangunkan oleh Qianmu Communication, antena ini menggunakan struktur rod luaran berpecah yang boleh dipasang secara fleksibel pada perumah, tiang dan kotak peranti, mengurangkan kehilangan perisai isyarat yang disebabkan oleh cengkerang logam, dinding dan papan utama.

Ia menggunakan pengayun tembaga tulen teracu satu keping dan perumah PVC tahan cuaca, dengan tepat meliputi jalur rendah 433MHz dan jalur ISM global 868–920MHz.

Dengan prestasi kelompok yang stabil, Antena LoRa sesuai untuk projek rangkaian IoT berkuasa rendah jarak jauh.

Prinsip Kerja

Qianmu Communication 433/868–920MHz LoRa Antena menggunakan reka bentuk pengayun resonan bersegmen digabungkan dengan sinaran RF omnidirectional untuk mencapai penghantaran dan penerimaan isyarat jarak jauh.

Struktur dalaman termasuk penyambung RF, pengayun padanan impedans, lapisan perisai pengasingan dan perumah pelindung kalis air. Semua parameter prestasi diuji oleh makmal RF syarikat menggunakan penganalisis rangkaian vektor.

1. Reka Bentuk Resonans Bersegmen Dwi-Jalur

Antena ini menyepadukan dua pengayun dipadankan secara bebas untuk jalur frekuensi rendah 433MHz dan jalur ISM 868–920MHz. VSWR jalur penuh yang diukur ialah ≤1.3, memastikan resonans stabil merentas kedua-dua julat frekuensi.

Satu antena menyokong dua jalur komunikasi LoRa arus perdana tanpa memerlukan inventori berasingan.

2. Reka Bentuk Sinaran Omnidirectional 360°

Struktur pengayun berbentuk rod simetri memberikan sinaran mendatar seragam dengan turun naik ≤1dB dan mengurangkan titik buta isyarat.

Di bawah kuasa penghantaran yang sama, jarak penghantaran yang diukur di kawasan terbuka adalah 2.8 kali lebih lama daripada antena terbina dalam peranti, menyokong rangkaian peranti berbilang arah tanpa ketidakseimbangan isyarat.

3. Struktur Perisai Logam dan Anti-Gangguan

Gelang pelindung tembaga disepadukan ke dalam pangkalan antena untuk mengurangkan gangguan elektromagnet daripada papan utama pintu masuk, motor industri dan kabel bekalan kuasa.

Dalam persekitaran gangguan yang kuat seperti kilang dan pencawang, kehilangan paket data yang diukur dikurangkan sebanyak 65%, memastikan penghantaran data IoT yang stabil.

4. Struktur Tahan Cuaca Luaran

Antena menggunakan perumah kalis air PVC yang tebal dengan gasket getah yang dimeterai. Ia telah lulus ujian penuaan kitaran 72 jam dan ujian rintangan air hujan dari -40°C hingga +70°C.

Pengayun kekal dilindungi daripada pengoksidaan, dengan sisihan frekuensi dalam ≤±2MHz, mengekalkan prestasi luar yang stabil.

5. Padanan Impedans Piawai 50Ω

Antena menggunakan pelarasan impedans kilang yang tepat dan menyokong antara muka RF standard untuk peranti LoRa.

Ia mengurangkan pantulan isyarat yang disebabkan oleh ketidakpadanan impedans, merendahkan kuasa penghantaran peranti sebanyak 12%, dan memanjangkan hayat bateri terminal.

Serasi dengan peranti sokongan

Antena LoRa ini mempunyai keserasian RF yang kuat dan boleh disambungkan terus kepada sebahagian besar terminal komunikasi iot berkuasa rendah tanpa aksesori penyesuai

1. Hos komunikasi LoRa: Gerbang LoRa 433MHz, penumpu LoRa industri 868/915MHz, stesen pangkalan pemerolehan LoRa luaran, radio penghantaran data tanpa wayar

2. Terminal penderiaan pintar: Penderia suhu dan kelembapan tanah, probe pemantauan kualiti air, penggera asap gas/api, pengumpul tekanan paras cecair

3. Peranti Internet Perkara (iot) Perindustrian: terminal pemerolehan data bengkel, kanban wayarles talian pengeluaran, hos tag lokasi barangan gudang

4. Aksesori bandar pintar: Pengawal lampu tunggal lampu jalan, pengesan magnet tempat letak kereta, monitor status penutup lurang, hos penggera keselamatan luar

5. Komponen aksesori Rf: Penyumpan RF, pembahagi kuasa isyarat, modul penguatan geganti RF

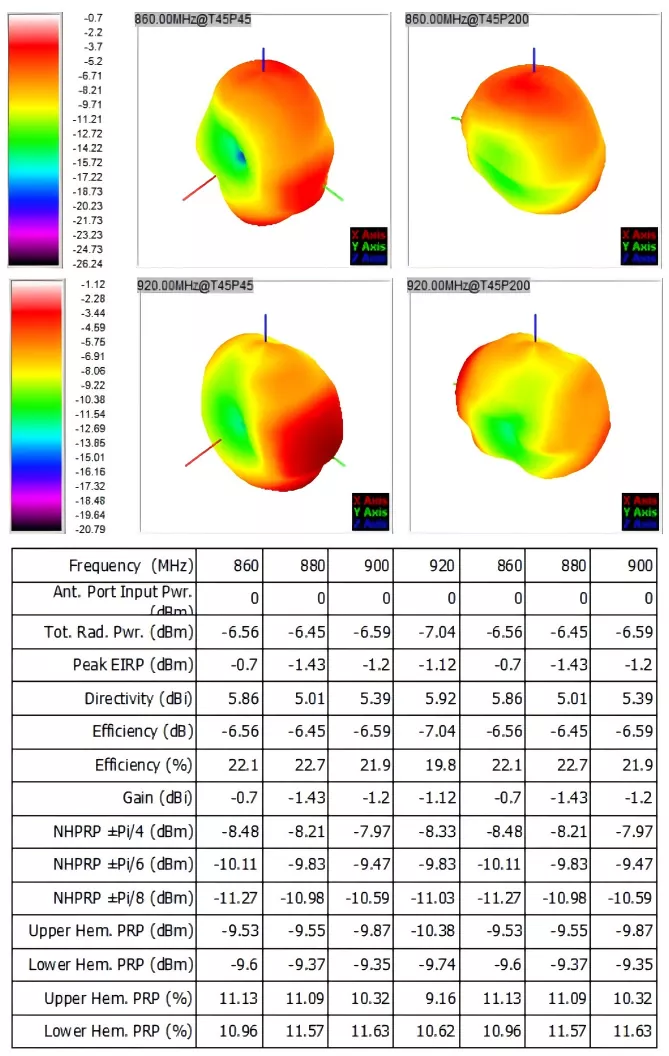

Spesifikasi teknikal standard

Semua parameter adalah keputusan ujian ruang anechoic RF dalaman. Setiap kelompok antena LoRa disertakan dengan helaian ujian kilang kertas, yang boleh digunakan untuk penerimaan projek, pengisytiharan kastam eksport, pengesahan kelayakan Parti A:

Panduan Membeli

Ramai pembeli IoT dan jurutera R&D memilih model terutamanya berdasarkan harga, yang mungkin mengakibatkan jarak penghantaran yang tidak mencukupi, kerosakan luar, kerja semula projek dan peningkatan kos kemudian.

Apabila membeli Antena LoRa Komunikasi Qianmu, model boleh dipilih mengikut empat faktor utama:

1. Pilih Mengikut Keperluan Jalur Frekuensi

Untuk eksport Eropah dan projek perbandaran domestik, jalur 868MHz lebih diutamakan. Jalur 433MHz sesuai untuk aplikasi tanah ladang domestik dan peranti sensor 433MHz industri.

Untuk projek rangkaian hibrid berbilang jalur, pilih antena luar LoRa dwijalur 433/868–920MHz untuk menyokong peranti berbeza dengan satu antena.

2. Pilih Mengikut Persekitaran Operasi

Untuk bilik kering dalaman dan pejabat, model standard boleh dipilih mengikut keadaan aplikasi.

Untuk tanah ladang luar, lampu jalan perbandaran dan persekitaran pantai yang kelembapan tinggi atau garam tinggi, pilih model kalis air dan tahan cuaca IP65 untuk mengelakkan kemasukan air dan kegagalan.

Untuk kawasan dengan suhu bawah sifar di kawasan utara, sahkan bahawa produk menyokong operasi suhu rendah ≥-40°C.

3. Pilih Mengikut Keperluan Jarak Penghantaran

Untuk peralatan dalaman jarak dekat, antena untung rendah boleh dipilih.

Untuk aplikasi pemantauan luar di tanah ladang dan taman yang meliputi beberapa kilometer, antena dwi-jalur untung tinggi harus digunakan untuk mengurangkan pelaburan pintu masuk.

4. Pilih Mengikut Keperluan Projek

Untuk ujian makmal dan projek jangka pendek, kuantiti kecil model standard boleh dibeli.

Untuk projek berskala besar jangka panjang seperti bandar pintar dan pertanian pintar, penyesuaian pukal dengan logo bercetak skrin dan antara muka khusus boleh dipilih untuk mengekalkan penampilan peralatan yang konsisten dan mengurangkan kos operasi dan penyelenggaraan jangka panjang.

Soalan Lazim

S1: Adakah antena luaran LoRa ini menyokong kedua-dua jalur frekuensi 433MHz dan 915MHz secara serentak?

A1: Antena luaran LoRa Qianmu Communication meliputi julat penuh 430-440MHz, 860-930MHz, dan sangat serasi dengan jalur ISM arus perdana 433MHz, 868MHz dan 915MHz. Antena tunggal boleh disesuaikan dengan peranti LoRa di kawasan yang berbeza.

S2: Bolehkah antara muka antena, LOGO perumahan dan pembungkusan eksport disesuaikan?

A2: Boleh disesuaikan sepenuhnya. Sebagai Kilang sumber, kami boleh menggantikan pelbagai jenis antara muka RF seperti SMA/BNC/N/IPEX atas permintaan, menyokong pencetakan skrin sutera LOGO jenama pelanggan pada cangkerang, kotak warna eksport bahasa Inggeris neutral tersuai, dan kuantiti pesanan minimum untuk pesanan tersuai OEM/ODM boleh dirundingkan secara fleksibel.

S3: Bagaimanakah kami boleh mengesahkan jarak penghantaran sebenar antena luaran LoRa? Bolehkah kami menyediakan data yang diukur?

A3: Ya. Setiap kelompok antena luaran LoRa disertakan dengan laporan ujian ruang anechoic frekuensi radio.
