Antena NFC

Apakah itu antena lembut bersepadu NFC? Apakah antena aktif?

1.1 Antena Lembut Terbina Dalam NFC (Antena Fleksibel FPC)

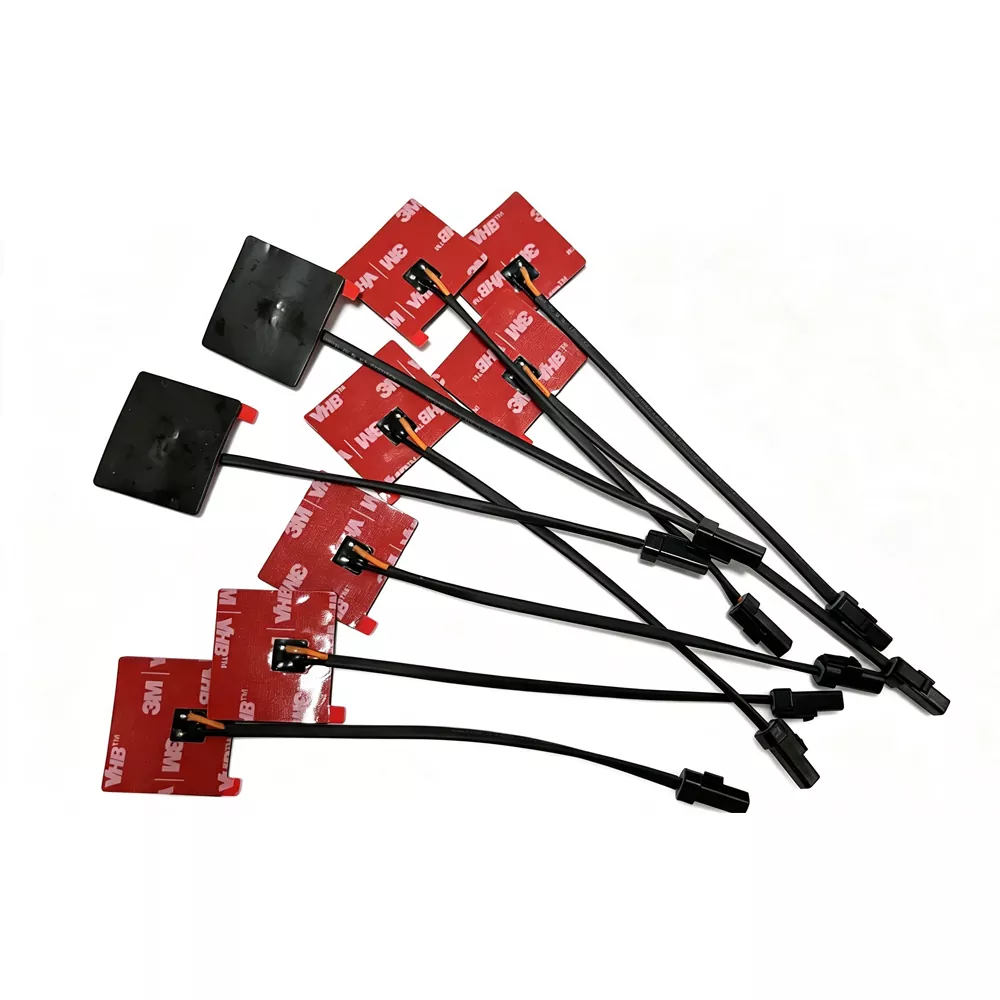

Antena fleksibel terbina dalam NFC (Antena Litar Bercetak Fleksibel NFC) ialah sejenis Antena NFC yang dihasilkan pada substrat papan litar bercetak fleksibel (FPC) dan direka bentuk untuk beroperasi pada jalur frekuensi 13.56 MHz. Ia menggunakan kuprum elektrolitik sebagai bahan gegelung konduktif dan mengamalkan proses goresan ketepatan untuk membentuk corak gegelung tersuai dengan lilitan dan struktur geometri tertentu. Digabungkan dengan filem magnet ferit sebagai lapisan pengasingan, antena fleksibel ini boleh disepadukan dengan mudah ke dalam peranti elektronik melalui penyelesaian pelekap pelekat 3M atau peel-off.

Komponen teras:

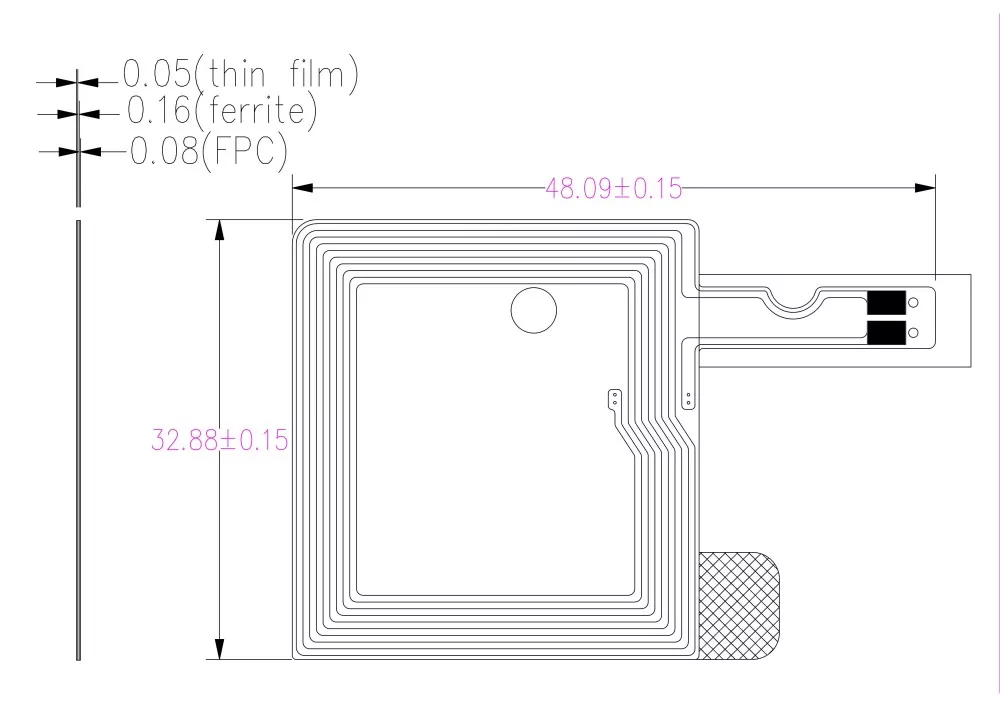

- Substrat FPC:Bahan papan litar fleksibel yang memberikan ciri ringan dan boleh dibengkokkan, dengan ketebalan antara 0.14–0.27 mm.

- Gegelung tembaga:Dihasilkan melalui etsa kuprum elektrolitik, struktur gegelung menentukan kearuhan antena dan prestasi frekuensi resonans.

- Lapisan ferit:Bahan magnet kebolehtelapan tinggi yang mengurangkan gangguan logam, meningkatkan pengasingan medan magnet dan meningkatkan arah penghantaran isyarat.

- Lapisan pelekat:Menggunakan bahan pelekat 3M asli, menawarkan kekuatan ikatan yang boleh dipercayai dan rintangan suhu tinggi yang sangat baik.

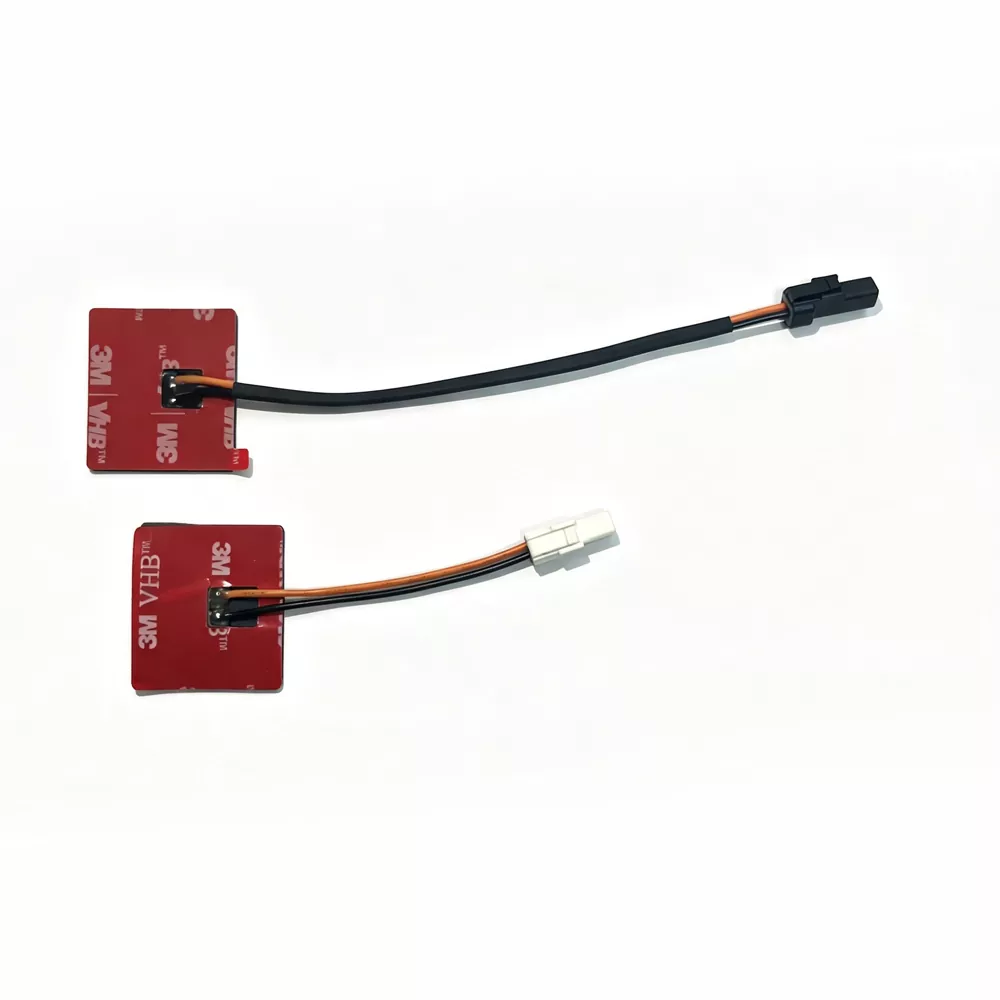

- Kaedah sambungan:Menyokong pelbagai pilihan sambungan, termasuk terminal IPEX, kepala pematerian, kenalan spring dan antara muka tersuai lain.

1.2 Antena aktif NFC

Antena NFC Aktif merujuk kepada sistem antena yang, berdasarkan antena NFC konvensional, menyepadukan bahagian hadapan tanpa sentuh aktif atau litar penguatan/pemandu isyarat.

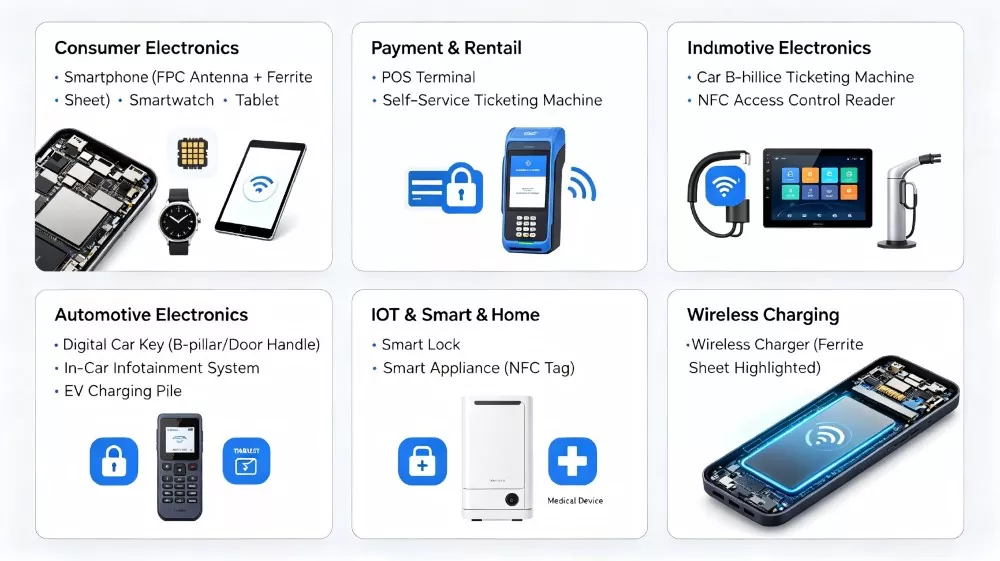

Peranti Berkenaan

Mengapa memilih antena NFC Qianmu Communication?

1. Reka bentuk ultra nipis, fleksibel - ketebalan serendah 0.14–0.27mm, sangat sesuai untuk peranti ultra nipis dan keperluan pemasangan yang fleksibel.

2. Lapisan pengasingan ferit - Termasuk ferit standard, melindungi dengan berkesan daripada gangguan daripada persekitaran logam.

3. Kaedah pemasangan berbilang - menyokong pelbagai pilihan termasuk sokongan pelekat 3M (pelekat boleh tanggal), terminal IPEX dan pematerian.

4. Operasi suhu lebar - Julat suhu operasi: -40℃ hingga +85℃

5. Mematuhi piawaian sepenuhnya - memenuhi piawaian alam sekitar RoHS

6. Perkhidmatan Tersuai - Sokongan yang boleh disesuaikan sepenuhnya untuk dimensi, bentuk, lilitan gegelung, nilai kearuhan dan banyak lagi.

7. Penghantaran Cepat - Pengeluaran sampel yang cepat dan penghantaran pengeluaran besar-besaran yang cekap.

8. Sokongan simulasi profesional - Menyediakan simulasi elektromagnet dan pengesyoran pengoptimuman keseluruhan mesin.

Kelakuan RF dan Pertimbangan Peringkat Sistem

Prestasi Antena NFC bergantung bukan sahaja pada spesifikasi elektrik asasnya tetapi juga pada keseluruhan persekitaran elektromagnet yang dicipta oleh struktur peranti akhir. Faktor seperti pemilihan bahan, susun atur dalaman dan komponen sekeliling boleh menjejaskan kecekapan antena dan kestabilan komunikasi dengan ketara.

1. Kesan detuning logam

Apabila antena dipasang berdekatan dengan komponen logam, termasuk bateri, penutup pelindung atau bingkai mekanikal, arus pusar teraruh boleh mengubah ciri elektromagnet dan mengalihkan frekuensi resonans. Tanpa pengasingan ferit yang betul, kesan detuna ini boleh menyebabkan sisihan resonans, prestasi gandingan yang lebih rendah dan kebolehpercayaan komunikasi yang berkurangan.

2. Fungsi lapisan ferit dalam penstabilan medan

Lapisan magnet ferit menyediakan lebih daripada perlindungan gangguan. Ia juga berfungsi sebagai lapisan panduan fluks magnet dengan mengarahkan medan magnet ke arah sisi bukan logam antena. Ini membantu meningkatkan kecekapan gandingan, mengoptimumkan penghantaran isyarat dan meminimumkan kehilangan tenaga dalam aplikasi di mana komponen logam berada berdekatan.

3. Kepekaan padanan impedans

Sistem NFC yang beroperasi pada 13.56 MHz memerlukan pemadanan impedans yang tepat kerana kepekaannya terhadap perubahan dalam reka bentuk kepungan, ketebalan pelekat dan ubah bentuk gegelung. Variasi kecil dalam struktur mekanikal boleh mempengaruhi titik resonans dan prestasi faktor Q, menjadikan penalaan peringkat sistem perlu selepas penyepaduan antena.

4. Gandingan dengan seni bina peranti

Prestasi antena juga dipengaruhi oleh ciri dielektrik bahan sekeliling, termasuk perumah plastik, penutup kaca, dan struktur tindanan PCB. Bahan dengan pemalar dielektrik yang lebih tinggi boleh memperkenalkan kapasitans parasit tambahan, menghasilkan lebar jalur yang lebih sempit dan margin komunikasi yang berkurangan.

5. Kesan sistem aktif vs pasif

Untuk konfigurasi antena NFC yang aktif, litar pemanduan secara langsung mempengaruhi pengedaran dan kekuatan medan elektromagnet. Walaupun pendekatan ini boleh memanjangkan jarak komunikasi, ia juga meningkatkan kepekaan terhadap perubahan beban dan memerlukan kawalan pembumian, perisai dan keseluruhan reka bentuk sistem yang lebih tepat.

Spesifikasi teknikal

Berbanding dengan rakan sebaya: kelebihan membezakan Qianmu Communications

Panduan Pemasangan

Pemasangan bersandarkan pelekat (antena fleksibel FPC)

Ini ialah kaedah pemasangan antena NFC yang paling biasa digunakan:

Langkah pemasangan:

1. Bersihkan permukaan - Gunakan lap alkohol untuk membersihkan kawasan pemasangan (permukaan dalaman selongsong peranti atau permukaan bateri), pastikan ia bebas daripada minyak dan habuk.

2. Tanggalkan pelapik pelepas - keluarkan filem pelindung pelekat 3M dengan berhati-hati dari belakang antena.

3. Penjajaran dan Kedudukan - Jajarkan antena dengan lokasi pemasangan yang ditetapkan, pastikan kawasan gegelung tidak terhalang.

4. Tekan dengan kuat dan rata - dari tengah ke arah tepi untuk menghilangkan gelembung udara.

5. Mengawet dan Menunggu - Biarkan berdiri selama 24 jam untuk mencapai kekuatan ikatan yang optimum.

Nota Pemasangan:

Ulasan pelanggan

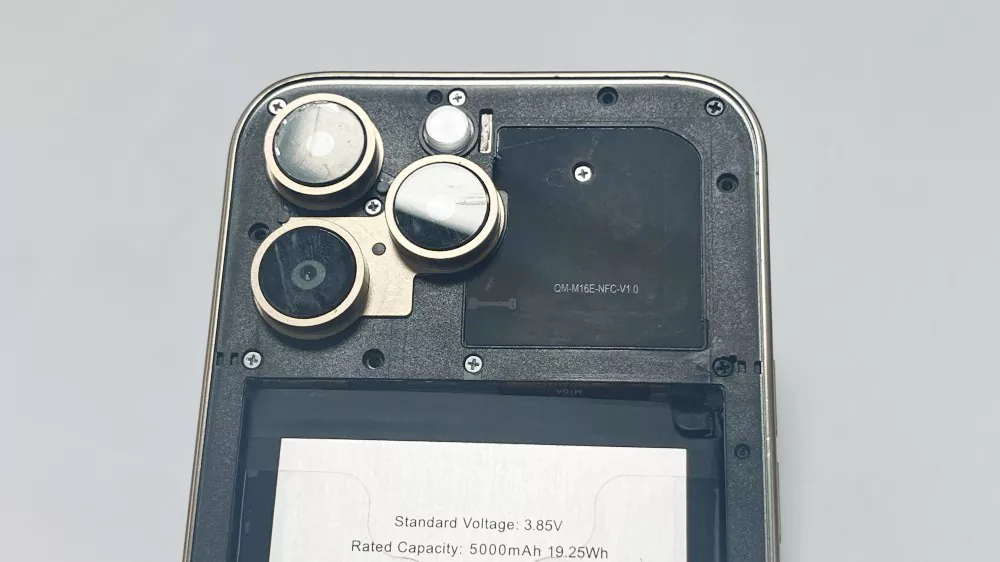

"Antena lembut terbina dalam NFC daripada Qianmu Communications telah menunjukkan prestasi yang stabil dalam model telefon pintar baharu kami, mencapai julat bacaan 85mm. Lapisan ferit secara berkesan melindungi daripada gangguan bateri, dan ketekalan kualiti merentas pengeluaran besar-besaran adalah sangat baik." - Pengeluar Jenama, Shenzhen Junge Technology Co., Ltd.

"Antena NFC aktif yang digunakan dalam terminal POS menuntut kebolehpercayaan yang tinggi dan medan RF yang kukuh. Produk Qianmu Communication telah lulus ujian EMVCo kami yang ketat dan kami telah membeli lebih 300,000 unit." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Pengilang terminal pembayaran

Soalan Lazim

S1: Apakah kekerapan operasi antena lembut terbina dalam dalam NFC?

J: NFC beroperasi dalam jalur frekuensi 13.56 MHz ±7 kHz piawai antarabangsa, yang biasanya digunakan dalam sistem komunikasi medan dekat untuk pemindahan data tanpa wayar jarak dekat.

S2: Apakah jarak bacaan biasa?

J: Julat komunikasi biasanya terhad kepada beberapa sentimeter, biasanya sekitar 5–8 cm, bergantung pada reka bentuk antena, struktur peranti dan keadaan pemasangan.

S3: Bilakah antena NFC dengan teras ferit diperlukan?

J: Apabila antena perlu dipasang pada permukaan bateri, berhampiran kandang logam, atau dalam persekitaran dengan komponen logam, adalah penting untuk menggunakan antena yang dilengkapi dengan lapisan ferit. Lapisan ferit boleh mengasingkan gangguan arus pusar terbalik yang disebabkan oleh logam.

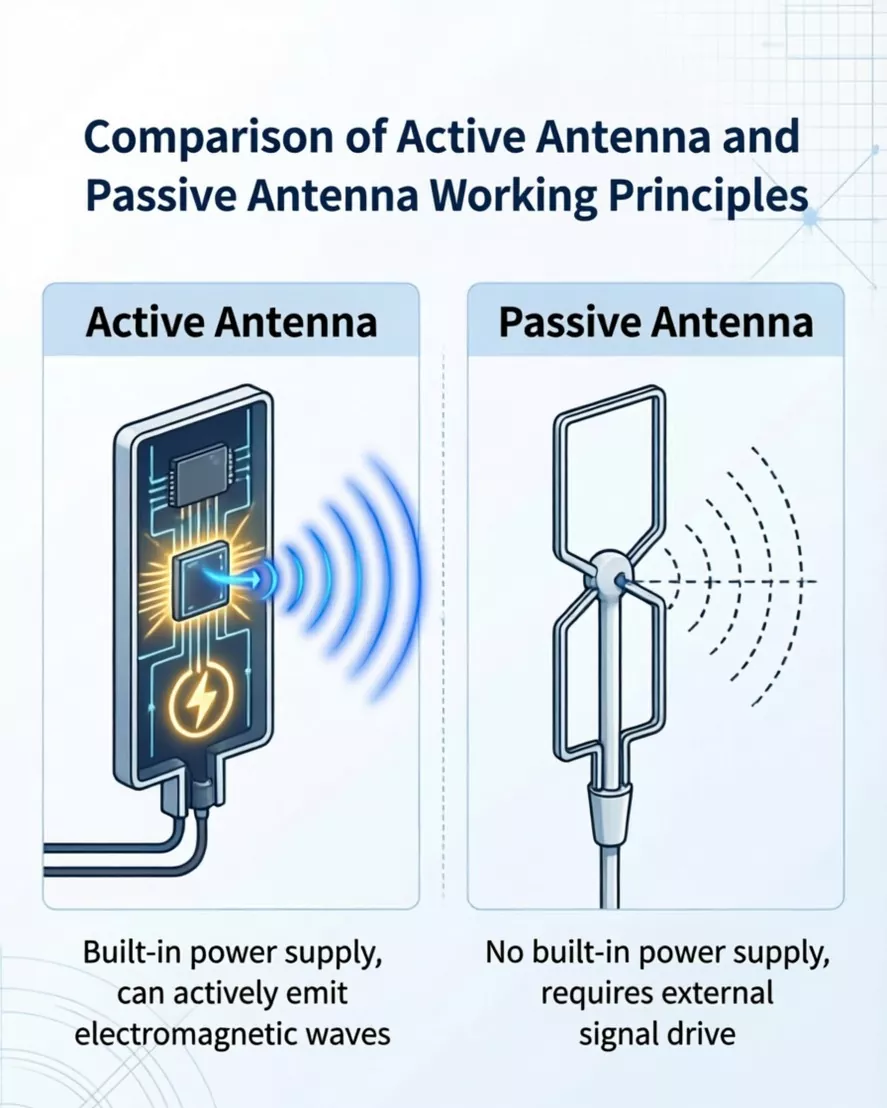

S4: Apakah perbezaan antara antena lembut terbina dalam NFC dan antena aktif?

J: Antena pasif terbina dalam ialah komponen pasif yang bergantung pada aruhan medan magnet daripada pembaca/penulis untuk beroperasi, menjadikannya sesuai untuk aplikasi NFC standard. Antena aktif menyepadukan penguatan isyarat dan litar pemanduan, membolehkannya menjana medan RF yang lebih kuat secara aktif, menjadikannya sesuai untuk senario seperti terminal pembayaran yang memerlukan isyarat yang lebih mantap.

S5: Bolehkah ia disesuaikan dalam saiz dan bentuk?

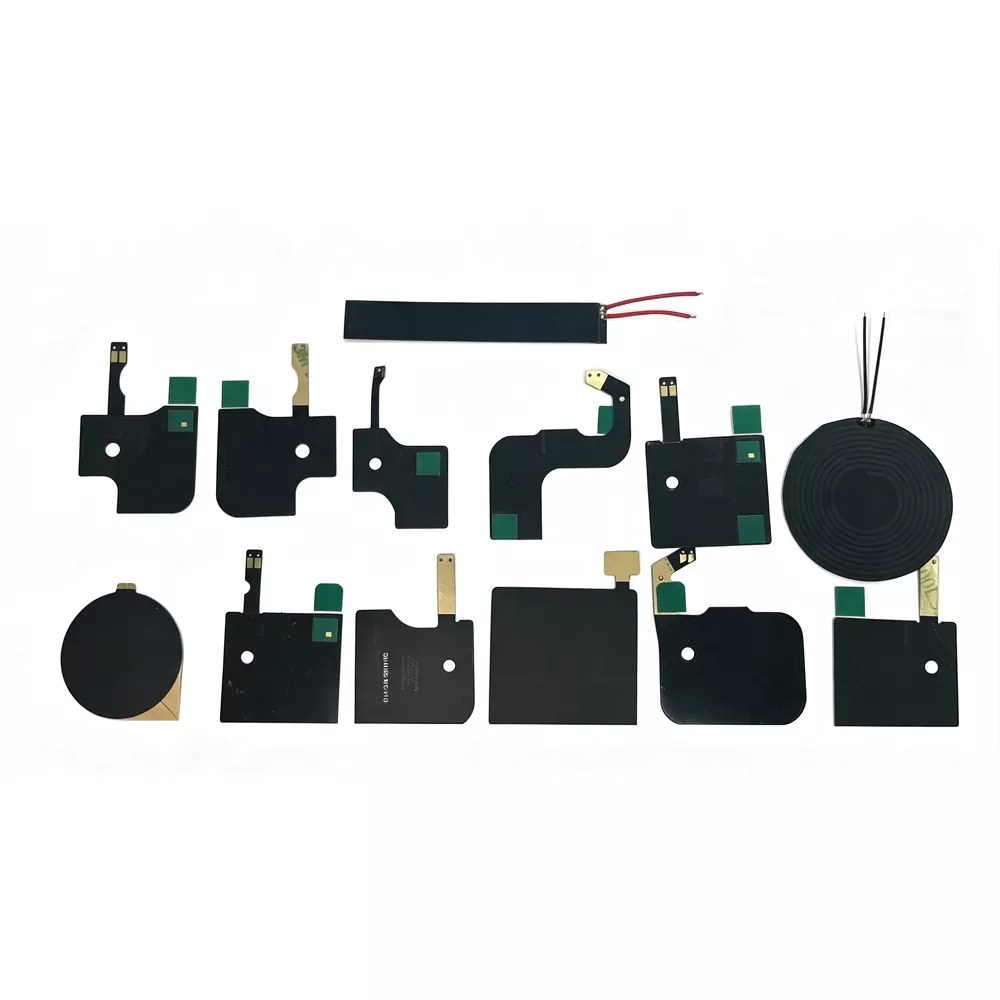

J: Ya, Qianmu Communications menyokong reka bentuk tersuai dalam semua saiz, termasuk bentuk segi empat tepat, bulat dan tidak sekata.

S6: Apakah julat induktansi yang biasa digunakan?

J: Reka bentuk biasa berada dalam julat induktansi kira-kira 1–2 μH, bergantung pada keperluan pemadanan penalaan dan impedans.

S7: Apakah kaedah pemasangan biasa?

A: Terdapat tiga kaedah pemasangan utama: ① sandaran pelekat 3M (antena fleksibel FPC - paling biasa digunakan); ② Penyambung IPEX (jenis palam masuk); ③ Pemasangan pematerian.

S8: Adakah Qianmu Communication seorang peniaga atau kilang?

J: Qianmu Communications ialah pengilang yang menyepadukan R&D, pengeluaran dan jualan. Kami memiliki kilang kami sendiri dan mempunyai barisan pengeluaran yang lengkap serta sistem kawalan kualiti yang mantap - jauh sekali daripada hanya sebuah syarikat perdagangan.
