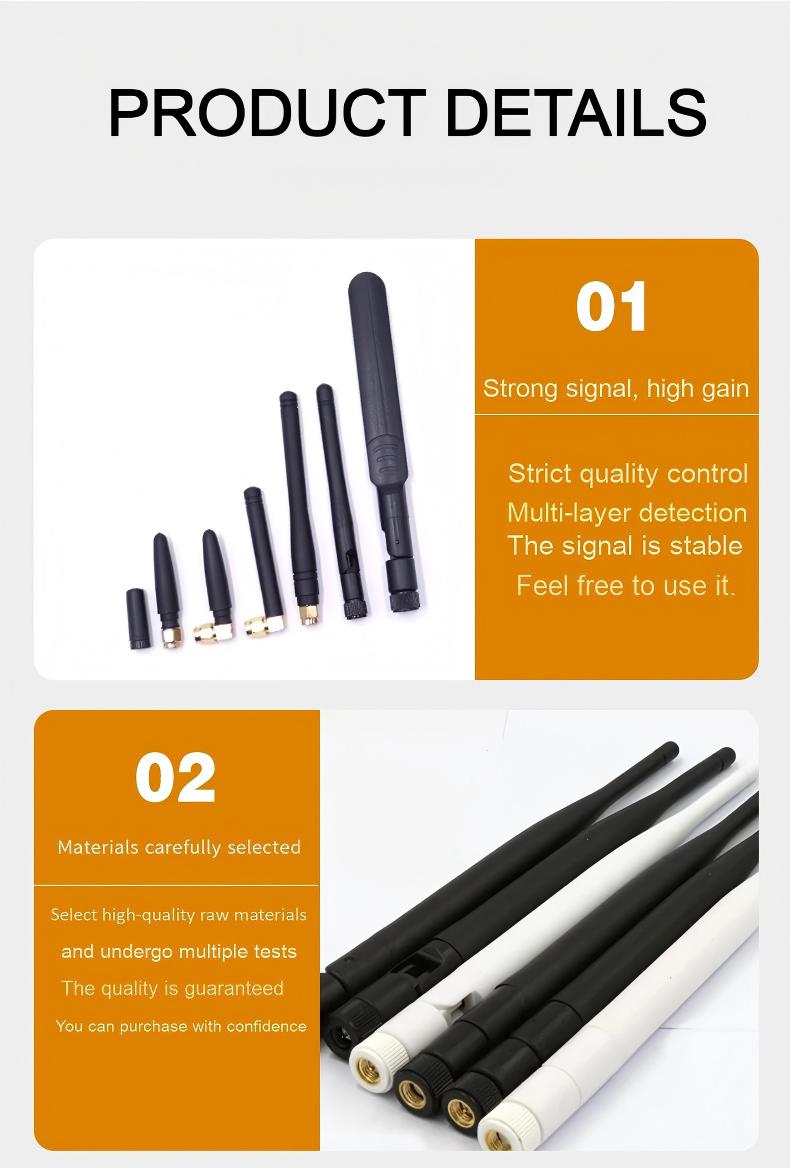

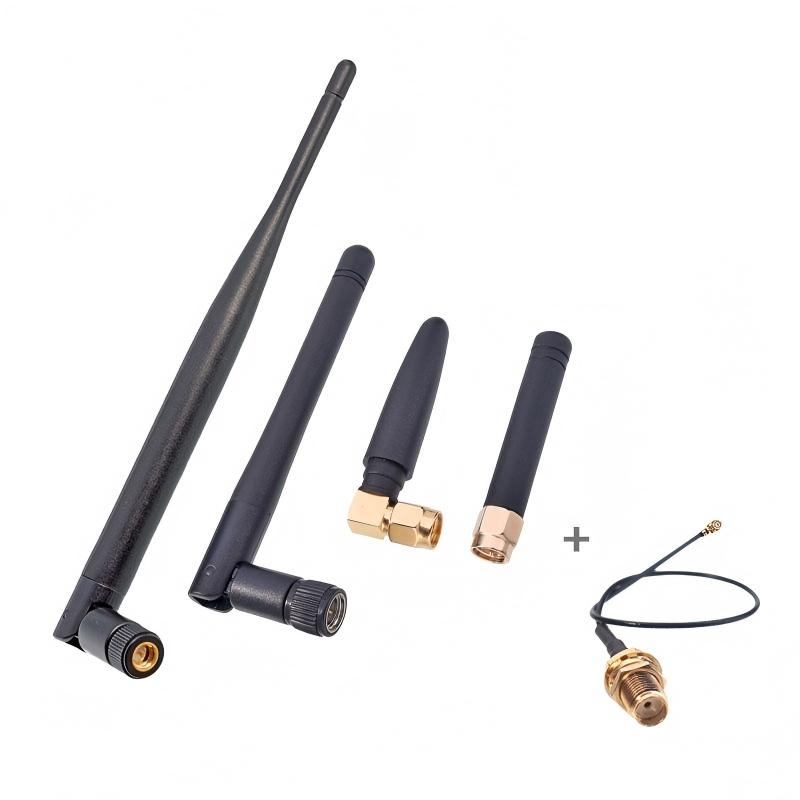

Apakah sebenarnya antena itik getah?

A antena itik getah(biasanya dikenali sebagai antena getah atau antena itik getah) adalah kecil biasaantena omnidinamakan untuk lapisan pelindung luarnya daripada getah atau plastik. Ia digunakan secara meluas dalam peranti komunikasi tanpa wayar seperti walkie-talkie, penghala wayarles, radio kereta dan peranti IoT. Qianmu Communications menerangkan ciri teras dan prinsip kerjanya:

1. Ciri-ciri Struktur dan Reka Bentuk

Bahan luaran:

Lapisan luar diperbuat daripada getah/silikon yang fleksibel (sebahagiannya adalah plastik keras), memberikan perlindungan fizikal seperti kalis air, rintangan hentakan dan rintangan kakisan.

Warna biasanya hitam, dengan beberapa pilihan tersuai tersedia dalam warna lain (seperti putih atau oren).

Struktur dalaman:

Radiator teras: Wayar logam berliku-luka dalaman (tembaga atau keluli) tersembunyi di dalamnya, berfungsi sebagai elemen penyinaran antena.

Litar padanan asas: Litar padanan kecil (seperti kapasitor atau induktor) boleh disepadukan di bahagian bawah untuk mengoptimumkan galangan (biasanya 50Ω) untuk pemadanan peranti.

Penyambung: Antara muka RF biasa seperti SMA, RP-SMA dan TNC digunakan di bahagian bawah, membenarkan sambungan skru terus ke peralatan.

Bentuk: silinder atau kon, biasanya 5–20 cm panjang (bergantung pada jalur frekuensi operasi), dengan diameter lebih kurang 0.5–2 cm.

2. Prinsip Operasi dan Ciri-ciri Elektrik

Prinsip Sinaran: Wayar lingkaran dalaman pada asasnya berfungsi sebagai antena monopole yang dipendekkan, dengan panjang elektriknya dilanjutkan melalui struktur lingkaran, membolehkan resonans pada jalur frekuensi sasaran (seperti 433 MHz atau 2.4 GHz) walaupun dimensi fizikalnya kecil.

Sinaran omnidirectional: Apabila dipasang secara menegak, ia memberikan sinaran seragam dalam arah mendatar pada 360°, dengan keuntungan yang lebih rendah dalam arah menegak.

Liputan band

1. Jalur tunggal: Direka khusus untuk jalur frekuensi tertentu (cth., GPS 1.5GHz, 4G 1.8GHz).

2. Berbilang jalur: Menyokong berbilang frekuensi (cth., serentak meliputi UHF 400 MHz dan 2.4 GHz) melalui reka bentuk lingkaran atau induktif tersegmen.

3. Kelebihan Teras

Ketahanan fizikal:

Selongsong getah adalah kalis bengkok dan kalis air (biasanya diberi nilai IP67), menjadikannya sesuai untuk aplikasi luar atau mudah alih (seperti peranti automotif dan pegang tangan).

Mudah dipasang:

Sambungkan terus antara muka peranti tanpa persediaan yang rumit.

Kos rendah:

Pengeluaran besar-besaran perindustrian mempunyai kos yang rendah.

ringan:

Biasanya beratnya kurang daripada 50 gram, menjadikannya sesuai untuk peranti mudah alih.

4. Senario Aplikasi Biasa

Elektronik Pengguna:

Penghala rumah (Wi-Fi 2.4GHz/5GHz), fon kepala Bluetooth, penderia rumah pintar.

Antena getah hitam boleh tanggal di atas penghala TP-Link.

Komunikasi Tanpa Wayar Profesional:

Radio dua hala (jalur UHF/VHF), radio yang dipasang pada kenderaan, dan antena penghantaran video dron.

Internet Perkara (IoT):

Antena modul NB-IoT/LoRa, terminal kedudukan GPS.

Peralatan industri:

Alat kawalan jauh industri (kren, AGV), nod rangkaian sensor.

5. Had dan Pertimbangan

Kecekapan yang lebih rendah:

Disebabkan oleh kekangan pengecilan, kecekapan sinaran biasanya hanya 30%–60% (berbanding lebih 80% untuk antena bersaiz penuh).

Keuntungan terhad:

Ciri perolehan rendah menghasilkan jarak penghantaran yang lebih pendek (contohnya, penghala Wi-Fi dengan antena dipole biasanya meliputi julat ≤50 meter).

Lokasi pemasangan sensitif:

Mesti dipasang secara menegak untuk memastikan omnidirectionality; prestasi merosot apabila dekat dengan permukaan logam (kesan satah tanah).

Jalur frekuensi tetap:

Kekerapan tidak boleh diselaraskan selepas meninggalkan kilang; pemilihan model yang tepat mengikut jalur frekuensi peralatan diperlukan.

6. Cadangan Pemilihan dan Penggunaan

jalur frekuensi sepadan:

Sahkan jalur frekuensi operasi peranti (cth., 315 MHz, 868 MHz, 2.4 GHz) dan pilih antena resonans yang sepadan.

Keserasian antara muka:

Sahkan jenis antara muka peranti (cth., SMA lelaki/perempuan) untuk mengelakkan ketidakpadanan fizikal.

Adaptasi Adegan:

Peralatan luaran harus mempunyai penarafan perlindungan IP67; peralatan yang dipasang pada kenderaan harus mempertimbangkan reka bentuk anti-getaran.

Peningkatan Prestasi:

Keperluan jarak jauh boleh dipenuhi dengan menggantikan dengan antena keuntungan tinggi, tetapi ini akan mengorbankan omnidirectionality.

Ringkasan: Antena cambuk mewakili penyelesaian yang menjimatkan dan praktikal dalam peranti wayarles, digemari dalam elektronik pengguna dan perkakasan industri kerana kosnya yang rendah, pemasangan mudah dan ketahanan fizikal yang teguh. Walau bagaimanapun, keuntungan rendah dan lebar jalur yang sempit mengehadkan penggunaannya dalam senario berprestasi tinggi, jadi antena luaran profesional kekal diperlukan untuk komunikasi jarak jauh atau sangat boleh dipercayai (seperti penghantaran video dron atau stesen pangkalan).
