Untuk penguatkuasaan undang-undang moden dan peralatan rakaman lapangan, kedudukan yang boleh dipercayai adalah lebih daripada kemudahan—ia boleh menjejaskan kebolehkesanan bukti dan keselamatan operasi secara langsung.QianmumembangunkanAntena GPS Cam Badansebagai antena seramik GNSS gred industri untuk kamera yang dipakai oleh badan, terminal pengumpulan bukti, peralatan rondaan dan peranti mudah alih lain yang menuntut. Keserasian GPS, BeiDou, GLONASS dan Galileo, reka bentuk RHCP dan struktur seramik lasak direka untuk mengekalkan penerimaan satelit yang stabil dalam persekitaran yang mencabar.
Antena GPS di dalam kamera yang dipakai badan mesti berfungsi di sekitar halangan badan manusia, struktur peranti padat, pelindung logam, modul RF selular, bateri dan keadaan luar yang berubah-ubah. Oleh itu, antena GNSS yang sesuai memerlukan lebih daripada penerimaan satelit asas. Artikel ini menerangkan cara pembinaan antena seramik, polarisasi bulat, kawalan gangguan RF, bahan suhu lebar dan pemasangan yang betul menyumbang kepada kedudukan yang stabil. Ia juga membandingkan teknologi antena FPC seramik dan fleksibel serta menggariskan pemilihan utama dan pertimbangan pemasangan untuk pengeluar kamera badan profesional.
Jadual Kandungan
- Apakah itu Antena GPS Body Cam?
- Mengapa Prestasi GPS Penting dalam Kamera Dipakai Badan?
- Apakah Faktor Prestasi Perlu Dinilai oleh Pembeli?
- Antena GPS Seramik lwn. Antena FPC
- Spesifikasi Teknikal Utama
- Bagaimanakah Antena GPS Perlu Dipasang?
- Aplikasi Biasa
- Soalan Lazim
- Kesimpulan
Apakah itu Antena GPS Body Cam?

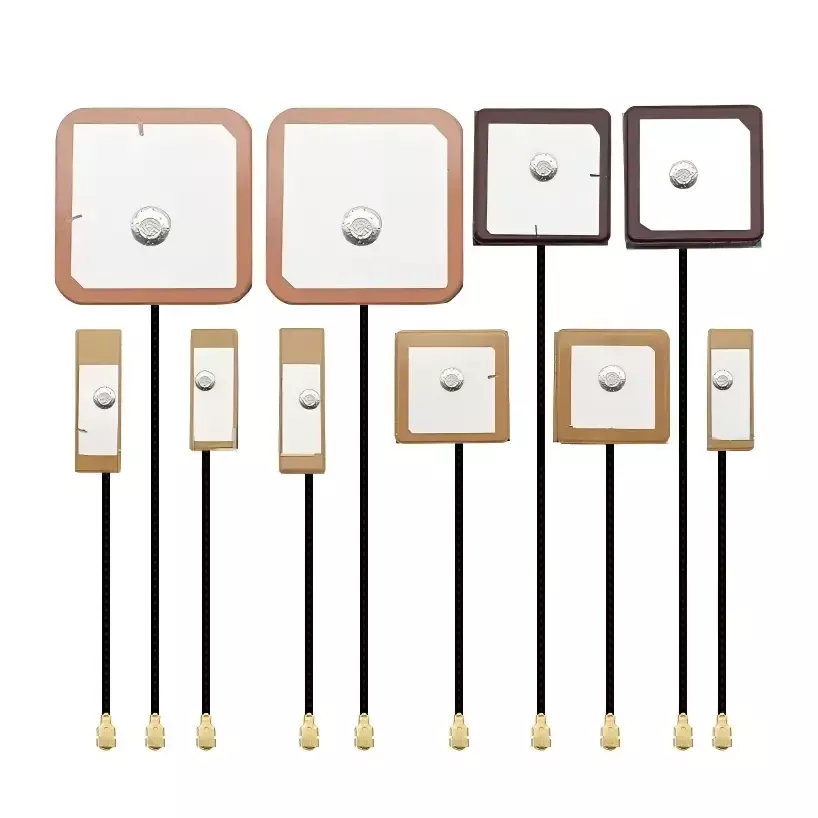

Antena GPS Body Cam ialah komponen penerima GNSS khusus yang direka untuk memperoleh isyarat navigasi satelit untuk kamera yang dipakai badan dan terminal rakaman bukti mudah alih. Tidak seperti antena GPS tujuan umum, ia mesti beroperasi dalam kepungan padat semasa menangani halangan badan, gangguan elektronik, pergerakan dan perubahan persekitaran luar.
Penyelesaian Qianmu menggunakan struktur tampalan seramik dielektrik tinggi dan polarisasi bulatan kanan (RHCP). Reka bentuk ini menyokong GPS L1 pada 1575.42 MHz dan BeiDou B1 pada 1561 MHz, manakala keserasian dengan sistem navigasi satelit utama boleh menyokong aplikasi penentududukan profesional dalam pasaran domestik dan antarabangsa.
Antena menerima isyarat satelit dan menghantar isyarat RF yang dioptimumkan ke set cip kedudukan. Peranti kemudian boleh mengira maklumat lokasi, kelajuan, masa dan ketinggian serta mengaitkan data lokasi dengan audio dan video yang dirakam. Ini mewujudkan hubungan praktikal antara kandungan yang dirakam dan lokasi di mana peristiwa berlaku.
Mengapa Prestasi GPS Penting dalam Kamera Dipakai Badan?
Kamera yang dipakai di badan sering digunakan semasa kakitangan berjalan, berlari, membelok, memasuki bangunan atau mengendalikan kenderaan. Pergerakan ini mewujudkan persekitaran RF yang lebih sukar daripada yang biasa dialami oleh penerima GPS pegun.
Kedudukan yang stabil boleh memberikan beberapa faedah praktikal:
- Kebolehkesanan bukti:Maklumat lokasi boleh dikaitkan dengan rakaman rakaman dan peristiwa operasi.
- Rekod trajektori berterusan:Penerimaan satelit yang boleh dipercayai membantu mengurangkan jurang dalam penjejakan pergerakan.
- Kesedaran operasi:Pasukan lapangan boleh mendapatkan maklumat lokasi yang lebih dipercayai semasa operasi mudah alih.
- Mengurangkan hanyut kedudukan:Prestasi antena yang lebih baik boleh membantu mengehadkan bacaan lokasi yang tidak stabil yang disebabkan oleh isyarat lemah atau pantulan.
- Pengerahan global:Keserasian GNSS berbilang sistem berguna untuk peralatan yang dimaksudkan untuk pasaran geografi yang berbeza.
Bagi pengeluar, pemilihan antena harus dipertimbangkan semasa peringkat awal reka bentuk kamera badan dan bukannya dianggap sebagai tugas pemilihan komponen terakhir.
Apakah Faktor Prestasi Perlu Dinilai oleh Pembeli?
1. Keserasian Sistem Satelit
Kamera badan profesional boleh digunakan di seluruh negara dan persekitaran operasi yang berbeza. Menyokong GPS dan BeiDou sambil menampung GLONASS dan Galileo boleh memberikan fleksibiliti yang lebih besar apabila mereka bentuk peralatan untuk pasaran domestik dan luar negara.
2. Polarisasi Pekeliling
Isyarat satelit GNSS mempunyai ciri polarisasi bulat. Antena RHCP direka bentuk untuk memadankan sifat isyarat ini dan boleh membantu mengurangkan kesan isyarat terpantul dan terpolarisasi yang tidak betul tertentu. Ini menjadi berguna terutamanya di sekitar bangunan, kenderaan, struktur logam dan permukaan reflektif lain.
3. Rintangan kepada Gangguan RF
Kamera badan moden mungkin mengandungi modul komunikasi 4G/5G, Wi-Fi, pemproses, bateri dan litar elektronik lain. Komponen ini boleh mewujudkan persekitaran elektrik yang kompleks. Padanan antena dan pemisahan fizikal yang sesuai boleh membantu mengurangkan gandingan RF yang tidak diingini dan meningkatkan kestabilan kedudukan.
4. Kebolehpercayaan Persekitaran
Peralatan profesional mungkin terdedah kepada panas musim panas, sejuk musim sejuk, getaran, hentaman, kelembapan dan operasi luar yang berpanjangan. Reka bentuk seramik perindustrian Qianmu ditentukan untuk julat suhu operasi dari -40°C hingga +75°C, menyokong aplikasi di mana komponen gred pengguna mungkin tidak memberikan margin persekitaran yang mencukupi.
5. Ketahanan Mekanikal
Peralatan yang dipakai oleh badan mengalami pergerakan berulang dan pengendalian fizikal. Struktur antena seramik tegar boleh memberikan kestabilan dimensi yang lebih baik daripada struktur fleksibel dalam aplikasi di mana ketahanan mekanikal menjadi keutamaan.
Antena GPS Seramik lwn. Antena FPC
Kedua-dua teknologi antena seramik dan FPC boleh berguna, tetapi ciri-cirinya berbeza. Pilihan yang betul bergantung pada struktur produk, ruang yang tersedia, keadaan persekitaran, prestasi kedudukan yang diperlukan dan aplikasi sasaran.
| Faktor Perbandingan | Antena Seramik Qianmu | Antena GPS FPC standard |
|---|---|---|
| Bahan Teras | Seramik tersinter suhu tinggi industri | Filem PI fleksibel |
| Penerimaan Isyarat | Direka untuk pemerolehan isyarat satelit yang kuat | Sesuai untuk aplikasi tujuan am yang padat |
| Polarisasi | RHCP | Bergantung pada reka bentuk antena |
| Suhu Operasi | -40°C hingga +75°C | Bergantung pada model tertentu |
| Struktur Mekanikal | Pembinaan seramik tegar | Pembinaan filem fleksibel |
| Kawalan Gangguan | Direka untuk persekitaran RF yang mencabar | Lebih bergantung pada susun atur dan pemasangan sistem |
| Aplikasi Biasa | Kamera badan profesional dan terminal industri | Pengguna padat dan elektronik mudah alih |
Bagi pengeluar yang membangunkan peranti perakam bukti profesional, antena GNSS seramik boleh menawarkan gabungan prestasi RF, rintangan alam sekitar dan kestabilan struktur yang berguna.
Spesifikasi Teknikal Utama
Apabila menilai antena GPS untuk kamera badan, jurutera harus menyemak spesifikasi RF dan mekanikal yang lengkap dan bukannya memfokuskan hanya pada keserasian frekuensi nominal.
| Parameter | Spesifikasi Qianmu |
|---|---|
| Jenis Produk | Antena Pemasangan Permukaan Seramik GNSS |
| Kumpulan Operasi | GPS L1: 1575.42 MHz; BeiDou B1: 1561 MHz |
| Polarisasi | Polarisasi Pekeliling Tangan Kanan (RHCP) |
| Impedans Ciri | 50Ω |
| VSWR | ≤1.8 |
| Keuntungan Puncak | 3.0–3.8 dBi |
| Suhu Operasi | -40°C hingga +75°C |
| Suhu Penyimpanan | -45°C hingga +80°C |
| Pemasangan | Peletakan SMT, pematerian lubang telus atau penyambung tersuai |
Spesifikasi ini menyediakan titik permulaan yang berguna untuk jurutera RF. Walau bagaimanapun, prestasi antena akhir hendaklah sentiasa disahkan selepas penyepaduan ke dalam kepungan kamera badan yang lengkap kerana bahan perumah, peletakan bateri, susun atur PCB, penghalaan kabel dan modul wayarles berdekatan boleh menjejaskan prestasi RF sebenar dengan ketara.
Bagaimanakah Antena GPS Perlu Dipasang?
Malah antena berprestasi tinggi boleh berprestasi rendah jika ia dipasang dengan tidak betul. Oleh itu, penyepaduan mekanikal dan RF yang betul adalah penting.
Pilih Kedudukan Pemasangan yang Sesuai
Kawasan sinaran seramik tidak boleh dilindungi secara langsung oleh perumah logam, bateri, atau kurungan logam. Kawasan bukan logam ke arah bahagian atas kamera badan biasanya lebih disukai. Qianmu mengesyorkan mengekalkan sekurang-kurangnya 15 mm pemisahan daripada antena 4G/5G dan Wi-Fi di mana struktur produk membenarkannya.
Ikut Prosedur Memateri yang Betul
Untuk antena jenis pin, sambungan pateri hendaklah lengkap dan selamat. Untuk produk SMT, antena hendaklah dijajarkan dengan betul dan dipasang mengikut proses PCB yang disyorkan. Tekanan mekanikal yang berlebihan harus dielakkan kerana komponen seramik boleh rosak dengan pengendalian yang tidak betul.
Kabel Kawalan dan Laluan Talian Kuasa
Kabel antena hendaklah disalurkan dengan berhati-hati untuk mengurangkan gandingan yang tidak perlu dengan talian kuasa dan litar arus tinggi. Di mana sesuai, bahan penebat juga boleh digunakan untuk mengasingkan antena daripada sumber gangguan elektrik yang kuat.
Uji Peranti Lengkap
Ujian komponen makmal adalah penting, tetapi ia tidak seharusnya menggantikan pengesahan mesin lengkap. Selepas pemasangan, pengeluar harus menilai pemerolehan satelit permulaan sejuk dan permulaan panas, ketepatan kedudukan, kiraan satelit dan kesinambungan trajektori di bawah keadaan luar yang realistik.
Apakah Aplikasi yang Boleh Menggunakan Antena GPS Body Cam?
Antena GNSS profesional boleh menyokong rangkaian luas peralatan rakaman dan kedudukan mudah alih, termasuk:
- Kamera badan penguatkuasa undang-undang 4G/5G
- Terminal rakaman polis dan penguatkuasaan trafik
- Kamera badan pengurusan bandar dan pentadbiran jalan
- Peralatan bukti audiovisual jabatan bomba
- Terminal rakaman kalis letupan dan selamat secara intrinsik
- Perlombongan dan peralatan pemeriksaan petrokimia
- Pemeriksaan kuasa dan peranti rondaan kereta api
- Pemeriksaan luar dan terminal operasi lapangan
- Kamera pakai badan berbilang jalur berorientasikan eksport
Gabungan penerimaan GNSS, penyepaduan padat dan ketahanan alam sekitar menjadikan teknologi antena ini sangat relevan dengan peralatan profesional yang mesti beroperasi secara berterusan di luar persekitaran dalaman terkawal.
Soalan Lazim
1. Apakah sistem satelit yang disokong oleh Body Cam GPS Antena?
Antena ini direka bentuk sekitar frekuensi GPS L1 dan BeiDou B1 serta menyokong aplikasi GNSS berbilang sistem yang melibatkan GPS, BeiDou, GLONASS dan Galileo.
2. Mengapakah RHCP penting untuk penerimaan GNSS?
RHCP, atau polarisasi bulat sebelah kanan, sepadan dengan ciri polarisasi isyarat satelit GNSS biasa. Ia boleh membantu meningkatkan ketekalan penerimaan dan mengurangkan kesan beberapa isyarat terpantul atau terpolarisasi yang tidak betul.
3. Bolehkah antena berfungsi dalam suhu yang melampau?
Julat suhu operasi yang ditentukan ialah -40°C hingga +75°C, menjadikan antena sesuai untuk banyak aplikasi luar dan industri yang menuntut.
4. Bolehkah antena disesuaikan untuk reka bentuk kamera badan baharu?
ya. Sebagai pengeluar asal, Qianmu boleh menyokong pembangunan antena tersuai mengikut struktur peranti, kekerapan operasi, keperluan pemasangan, konfigurasi penyambung dan sasaran prestasi RF.
5. Berapa banyak kelegaan yang perlu dikekalkan daripada antena 4G/5G dan Wi-Fi?
Pemisahan minimum 15 mm disyorkan jika struktur produk membenarkan. Jarak akhir harus disahkan melalui ujian RF kerana geometri kepungan dan elektronik dalaman boleh mengubah kedudukan antena optimum.
6. Adakah ujian luar perlu selepas pemasangan antena?
ya. Ujian luaran peranti lengkap amat disyorkan. Jurutera harus mengesahkan pemerolehan satelit, ketepatan kedudukan, permulaan sejuk dan panas, dan kesinambungan trajektori selepas antena telah disepadukan ke dalam kandang akhir.
Kesimpulan
Antena GNSS yang boleh dipercayai ialah komponen penting bagi kamera profesional yang dipakai oleh badan kerana prestasi kedudukan mempengaruhi ketepatan lokasi, kebolehkesanan bukti dan kebolehpercayaan operasi. Pembinaan seramik, polarisasi RHCP, keserasian GNSS berbilang sistem, kawalan gangguan dan prestasi suhu lebar boleh menyediakan asas yang lebih kukuh untuk menuntut aplikasi kamera badan.
Qianmu menggabungkan R&D antena, pembuatan, ujian RF dan pengeluaran tersuai untuk menyokong pengeluar kamera badan dan penyepadu sistem. Untuk projek yang memerlukan jalur frekuensi tersuai, dimensi, penyambung, struktur pemasangan atau pengoptimuman RF, terokai penyelesaian Antena GPS Body Cam danhubungi kamiuntuk perundingan teknikal, sampel, dan pembangunan antena tersuai.
