Antena Setem Logam

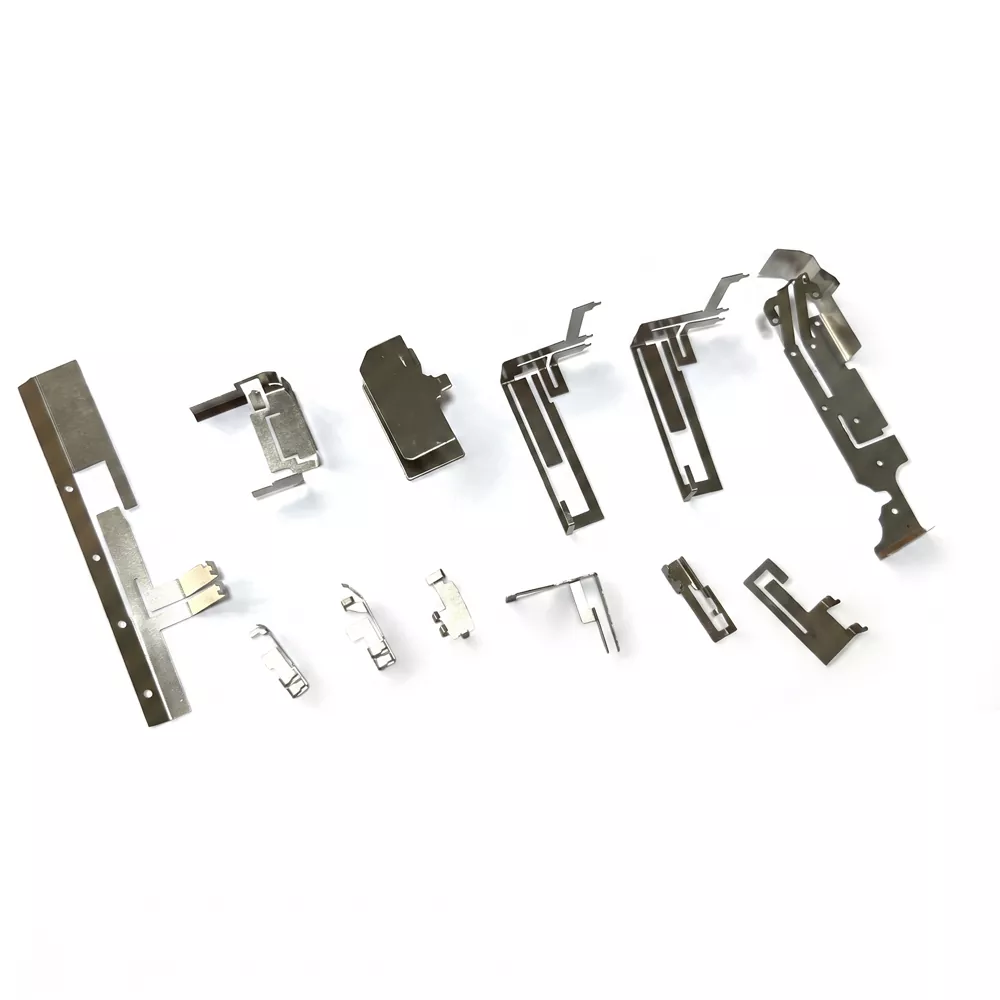

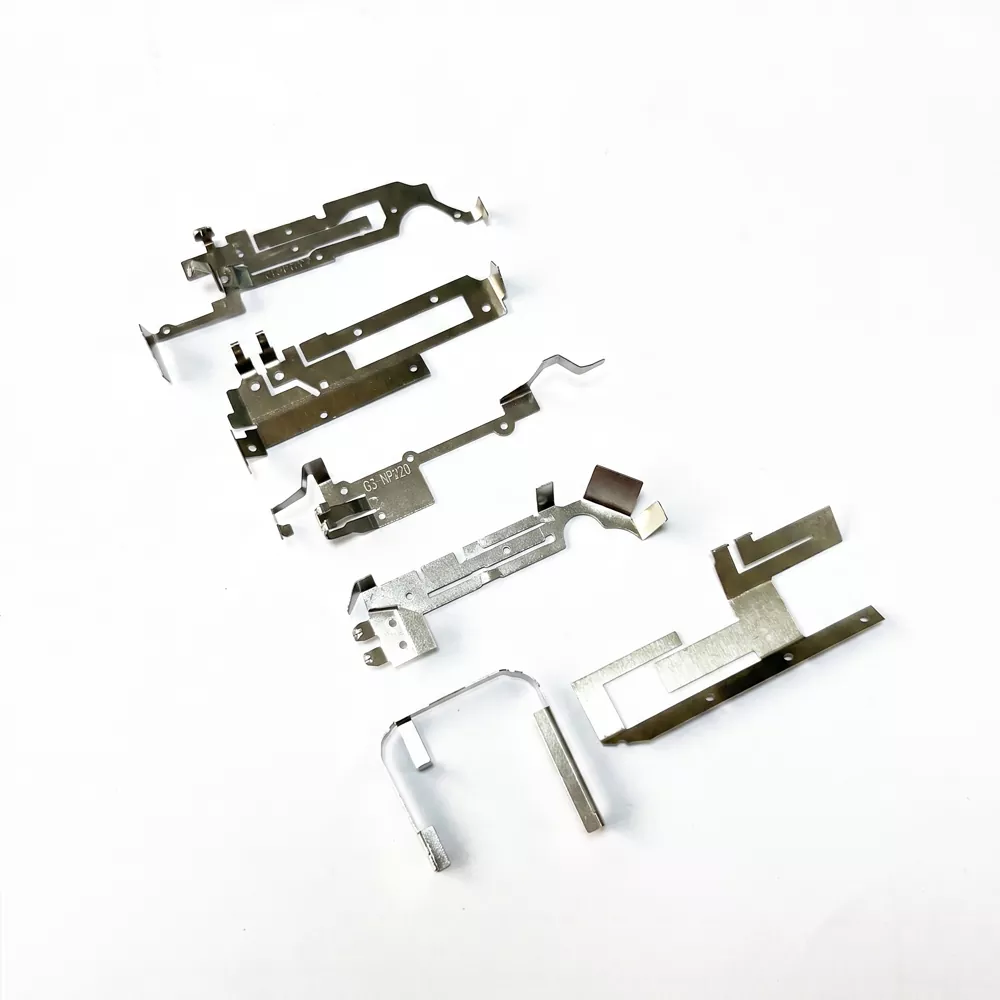

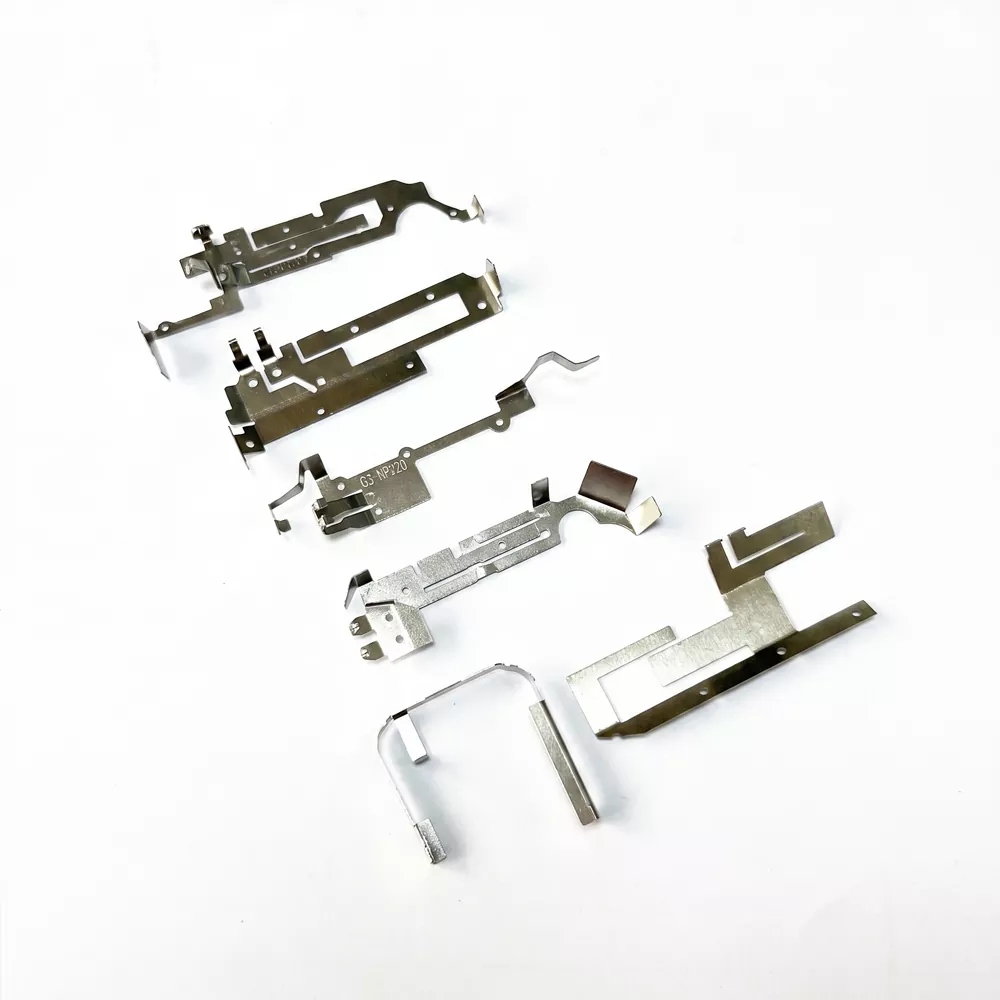

Antena Setem Logam ialah komponen RF yang dihasilkan daripada keluli tahan karat ultra nipis (seperti SUS301 atau SUS304) atau aloi tembaga menggunakan proses pengecapan ketepatan. Ketebalan biasanya kurang daripada 1 mm, ia direka bentuk agar sesuai dengan permukaan peranti yang melengkung atau tidak sekata, menjadikannya sesuai untuk produk elektronik padat.

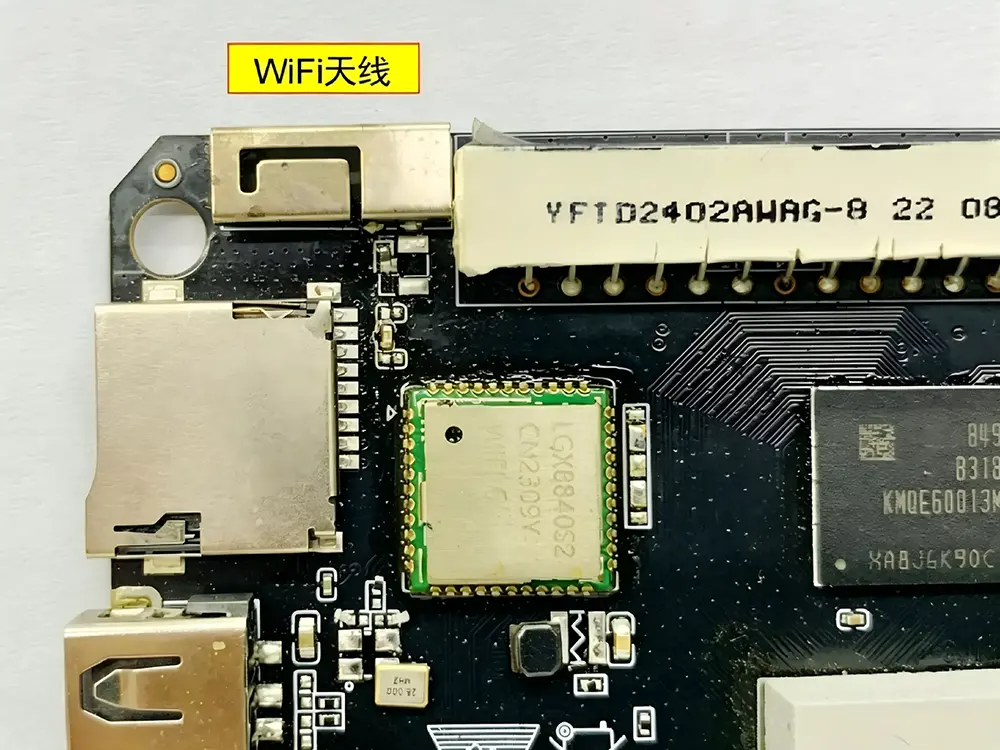

Antena ini beroperasi melalui resonans elektromagnet yang dihasilkan oleh geometri logam yang direka dengan teliti. Semasa pemasangan, titik sentuhan bawah ditekan pada terminal antena PCB, membentuk sambungan elektrik yang boleh dipercayai tanpa pematerian. Struktur sentuhan spring memastikan penghantaran isyarat yang stabil sambil menyerap tekanan mekanikal melalui ubah bentuk anjal, menyokong ketahanan jangka panjang di bawah keadaan pemasangan dan getaran berulang.

Spesifikasi Teknikal Teras

Antena Setem Logam direka untuk aplikasi RF padat dengan impedans terkawal dan prestasi sentuhan mekanikal yang stabil.

Syarat Ujian Standard

Untuk memastikan ketekalan data, semua parameter RF dan mekanikal diukur di bawah keadaan piawai berikut:

Impedans & Pengukuran VSWR

Diuji menggunakan Penganalisis Rangkaian Vektor (VNA) yang ditentukur dengan sistem rujukan 50Ω.

Persekitaran Prestasi RF

Pengukuran dilakukan dalam persekitaran ruang bebas atau semi-anechoic dengan satah tanah rujukan standard.

Ujian Kenalan Mekanikal

Antena dipasang pada susun atur pad PCB standard dengan ketinggian sesentuh yang ditentukan dan daya tekan terkawal.

Keadaan Pengukuran Kekerapan

Kekerapan pusat dinilai selepas pemasangan dalam kepungan peranti perwakilan untuk mengambil kira kesan detuna.

Keadaan Ujian Suhu

Kitaran terma dijalankan dari -40℃ hingga +85℃ di bawah pemantauan elektrik berterusan.

Peranti Berkenaan dan Senario Aplikasi

Perkara Jualan Utama: Mengapa Memilih Antena Spring Perkakasan?

Reka Bentuk Cekap Angkasa

Struktur berprofil rendahnya boleh mematuhi permukaan melengkung atau tidak teratur, membantu memaksimumkan ruang dalaman untuk bateri dan komponen lain.

Perhimpunan Kos Berkesan

Sambungan muat tekan ke sesentuh PCB menghapuskan proses pematerian, mengurangkan masa pemasangan dan kos pembuatan dalam pengeluaran besar-besaran.

Ketahanan Mekanikal

Struktur sentuhan elastik mengekalkan prestasi elektrik yang stabil di bawah getaran, kejutan, dan tekanan mekanikal berulang.

Reka Bentuk Kedudukan Tepat

Lubang penjajaran yang dicop (bulat dan berlubang) memastikan kedudukan yang tepat antara titik suapan antena dan PCB semasa pemasangan automatik.

Panduan Pemasangan dan Syor Kejuruteraan

Garis panduan pemasangan berikut disediakan oleh Shenzhen Qianmu Communication Technology Co., Ltd. untuk memastikan prestasi optimum Antena Setem Logam dalam aplikasi peringkat sistem.

1. Reka Bentuk Kedudukan

Reka bentuk sekurang-kurangnya dua lubang penjajaran pada struktur antena: satu lubang bulat untuk kedudukan utama dan satu lubang memanjang untuk penjajaran sekunder. Jarak hendaklah mencukupi untuk memastikan kestabilan mekanikal semasa pemasangan.

2. Keperluan Pembersihan

Pastikan unsur penyinaran bebas daripada komponen logam di sekeliling dan bahan pengalir. Zon pelepasan yang betul harus dikekalkan untuk meminimumkan kesan detuning yang disebabkan oleh struktur berdekatan. Penetapan pelekat boleh digunakan untuk pemasangan yang stabil.

3. Kawalan Tekanan Sentuhan

Daya sentuhan antara terminal spring dan pad suapan PCB hendaklah dikawal dalam julat mekanikal yang ditentukan. Tekanan yang tidak mencukupi boleh menjejaskan kestabilan sentuhan RF, manakala tekanan yang berlebihan boleh menyebabkan ubah bentuk kekal pada struktur sentuhan.

4. Penalaan Peringkat Sistem

Selepas pemasangan ke dalam peranti akhir, prestasi antena mungkin berubah disebabkan oleh gandingan dengan kepungan dan komponen sekeliling. Penalaan akhir menggunakan penganalisis rangkaian vektor (VNA) disyorkan untuk memastikan ketepatan resonans pada tahap sistem.

Bagaimana untuk Memilih Antena Spring Perkakasan yang Tepat?

Apabila memilih Antena Setem Logam, penilaian hendaklah berdasarkan faktor reka bentuk utama berikut:

Ruang Peranti Tersedia

Ukur ruang dalaman kepungan dan pilih antena dengan panjang, lebar dan ketebalan yang sesuai untuk memastikan kesesuaian mekanikal yang betul.

Kekerapan Operasi dan Lebar Jalur

Tentukan jalur komunikasi sasaran (cth., jalur WiFi, Bluetooth atau sub-GHz IoT). Untuk reka bentuk jalur sempit, prestasi antena boleh diperhalusi melalui pelarasan struktur semasa pembangunan.

Persekitaran Aplikasi

Untuk kegunaan automotif, luar atau industri, pemilihan bahan seperti SUS304 dan penyaduran permukaan disyorkan untuk meningkatkan rintangan kakisan dan kestabilan suhu.

Reka Bentuk PCB dan Pemasangan

Pastikan penjajaran yang betul bagi titik suapan pada PCB. Pilih struktur pelekap yang sesuai (press-fit atau reka bentuk sentuhan spring) untuk meningkatkan ketekalan pemasangan dan hasil pengeluaran besar-besaran.

Mengapa Memilih Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. menumpukan pada reka bentuk dan pengeluaran penyelesaian Antena Setem Logam untuk peranti wayarles, menyokong pembangunan OEM/ODM dan struktur antena tersuai untuk aplikasi RF yang berbeza.

Keupayaan Pengilangan Dalaman

Cap ketepatan dan perkakas dikawal secara dalaman, memastikan konsistensi pengeluaran yang stabil dan output berskala.

Penyesuaian Didorong Aplikasi

Struktur antena boleh dilaraskan dalam geometri, keanjalan, dan rawatan permukaan untuk memadankan keperluan peranti dan kepungan yang berbeza.

Kawalan Kualiti Tahap Proses

Kebolehpercayaan mekanikal dan prestasi RF disahkan sepanjang pengeluaran, termasuk kestabilan sentuhan dan pemeriksaan konsisten elektrik.

Sokongan Kejuruteraan Semasa Pembangunan

Bantuan teknikal boleh didapati daripada prototaip kepada pengeluaran besar-besaran, termasuk panduan penyepaduan di peringkat PCB dan sistem.

Soalan Lazim

S1: Bagaimanakah kecekapan isyarat antena klip logam?

J: Oleh kerana saiznya yang padat, kecekapan biasanya berkisar antara 30% hingga 50%. Ia sesuai untuk aplikasi jarak dekat dan sensitif kos seperti peranti rumah pintar. Untuk keperluan jarak jauh, Qianmu Communications juga menyediakan penyelesaian antena yang dioptimumkan.

S2: Apakah yang perlu saya lakukan jika lug pematerian ditekan pada PCB dan sesentuhnya lemah?

A: Pastikan ketinggian pad PCB yang betul dan tekanan lekapan yang betul semasa pemasangan. Struktur spring direka untuk sentuhan yang stabil, dan ujian standard dilakukan sebelum penghantaran.

S3: Adakah anda menyokong pensampelan kelompok kecil?

A: Menyokong sepenuhnya. Sebagai pembekal Antena Setem Logam profesional, kami memahami keperluan semasa fasa R&D dan menawarkan perkhidmatan prototaip yang fleksibel untuk membantu anda memajukan pengesahan projek anda dengan cepat.

S4: Apakah yang mempengaruhi prestasi Antena Setem Logam?

 A: Prestasi terutamanya dipengaruhi oleh susun atur PCB, saiz tanah, logam sekeliling dan struktur kepungan.

S5: Mengapa frekuensi beralih selepas pemasangan?

J: Persekitaran logam dan bahan perumahan boleh mengurangkan resonans, memerlukan penalaan peringkat sistem akhir.

S6: Apakah yang menyebabkan prestasi hubungan yang lemah?

A: Ketinggian pad PCB yang salah atau tekanan spring yang tidak mencukupi boleh menjejaskan kestabilan elektrik.

S7: Adakah anda menyokong prototaip? J: Ya, kedua-dua pengeluaran sampel dan penyesuaian kelompok kecil disokong untuk pengesahan R&D.
