Antena Syiling

Antena syiling ialah antena RF luaran silinder yang padat dengan bentuk seperti butang. Direka sebagai Antena Dual Band 2.4GHz 5.8GHz, ia menyediakan penyelesaian penghantaran wayarles ringan untuk peranti elektronik kecil menggunakan komunikasi WiFi, Bluetooth dan ZigBee.

Antena rod getah butang yang dibangunkan sendiri oleh Qianmu Communication menggunakan teknologi pengacuan suntikan dan pengedap satu keping. Ia menyepadukan unsur resonan tembaga penuh dan lapisan pelindung reflektif logam di bahagian bawah.

Dilengkapi dengan antara muka berulir SMA standard, Antena Jalur Dwi SMA ini boleh dipasang dan diikat terus ke perumah peranti. Berbanding dengan antena rod getah langsing dan antena PCB terbina dalam, ia menawarkan struktur yang padat dan bijak dengan perumahan tertutup untuk aplikasi dalaman dan luaran.

Bagaimana Ia Berfungsi

Antena syiling menggunakan pengayun tembaga cincin dua lapisan dalaman untuk penghantaran dan penerimaan RF dwi-jalur. Tapak berbentuk butang menggabungkan lapisan pemantul logam yang direka untuk membantu menguruskan sinaran isyarat dan mengurangkan pengaruh komponen elektronik berdekatan.

1. Reka bentuk pengayun berlapis:Lapisan atas direka untuk jalur 2.4GHz yang digunakan oleh Bluetooth dan ZigBee, manakala lapisan bawah menyokong jalur 5.8GHz yang digunakan oleh peranti WiFi yang serasi. VSWR jalur penuh yang dinyatakan ialah ≤1.35.

2. Pengurusan perisai dan gangguan asas:Lapisan pemantul logam bawah direka untuk mengurangkan pengaruh gangguan elektromagnet dari papan utama peranti, bateri litium, dan perumah logam. Prestasi sebenar bergantung pada persekitaran pemasangan dan memerlukan ujian dalam peranti siap.

3. Perumahan tertutup dan rintangan suhu:Perumahan acuan suntikan satu keping direka untuk perlindungan alam sekitar. Julat suhu operasi yang dinyatakan ialah -35°C hingga +70°C. Kestabilan frekuensi berkaitan suhu hendaklah disahkan di bawah keadaan ujian yang ditetapkan.

4. Padanan impedans RF:Antena menggunakan impedans nominal 50Ω untuk menyokong integrasi RF dan mengurangkan ketidakpadanan impedans. Keuntungan, VSWR, dan kecekapan sinaran boleh dinilai melalui ujian RF yang sesuai.

Peralatan dan Aplikasi yang Serasi

1. Rumah Pintar:Sebagai Antena untuk Peranti Rumah Pintar, ia boleh digunakan dalam gerbang pintar mini, soket WiFi, penggera pintu dan tingkap serta alat kawalan jauh Bluetooth. Struktur padatnya membantu menampung sambungan wayarles dalam peranti dengan ruang pemasangan terhad.

2. Internet Perindustrian Perkara:Antena Penderia Wayarles ini boleh dipertimbangkan untuk terminal suhu dan kelembapan kecil, nod penjejakan aset gudang dan modul penghantaran data tanpa wayar. Ia juga berkaitan dengan aplikasi Antena untuk Peranti IoT yang jalur frekuensi dan keadaan pemasangan sepadan dengan keperluan sistem.

3. Elektronik Mudah Alih:Sebagai Antena Kompak untuk Peranti Mudah Alih, ia boleh digunakan dalam peralatan pengimbasan pegang tangan, pengesan mudah alih dan pembesar suara Bluetooth mini. Susun atur peranti dan prestasi RF hendaklah dinilai sebelum penyepaduan akhir.

4. Peranti Keselamatan:Antena untuk Peranti Keselamatan Wayarles ini mungkin sesuai untuk kamera wayarles kecil dan sistem kawalan akses. Untuk sistem kemasukan berasaskan Bluetooth yang serasi, ia boleh berfungsi sebagai Antena Kawalan Akses Bluetooth.

5. Aksesori RF:Aksesori pilihan termasuk kabel penyuap SMA-ke-IPEX dan komponen sambungan RF lain yang serasi. Pemilihan penyambung hendaklah disahkan terhadap modul wayarles dan antara muka peranti.

Ciri Produk Teras

Qianmu Communication menyediakan pilihan antena syiling untuk peranti wayarles padat, dengan spesifikasi dan konfigurasi antara muka dipilih mengikut keperluan aplikasi.

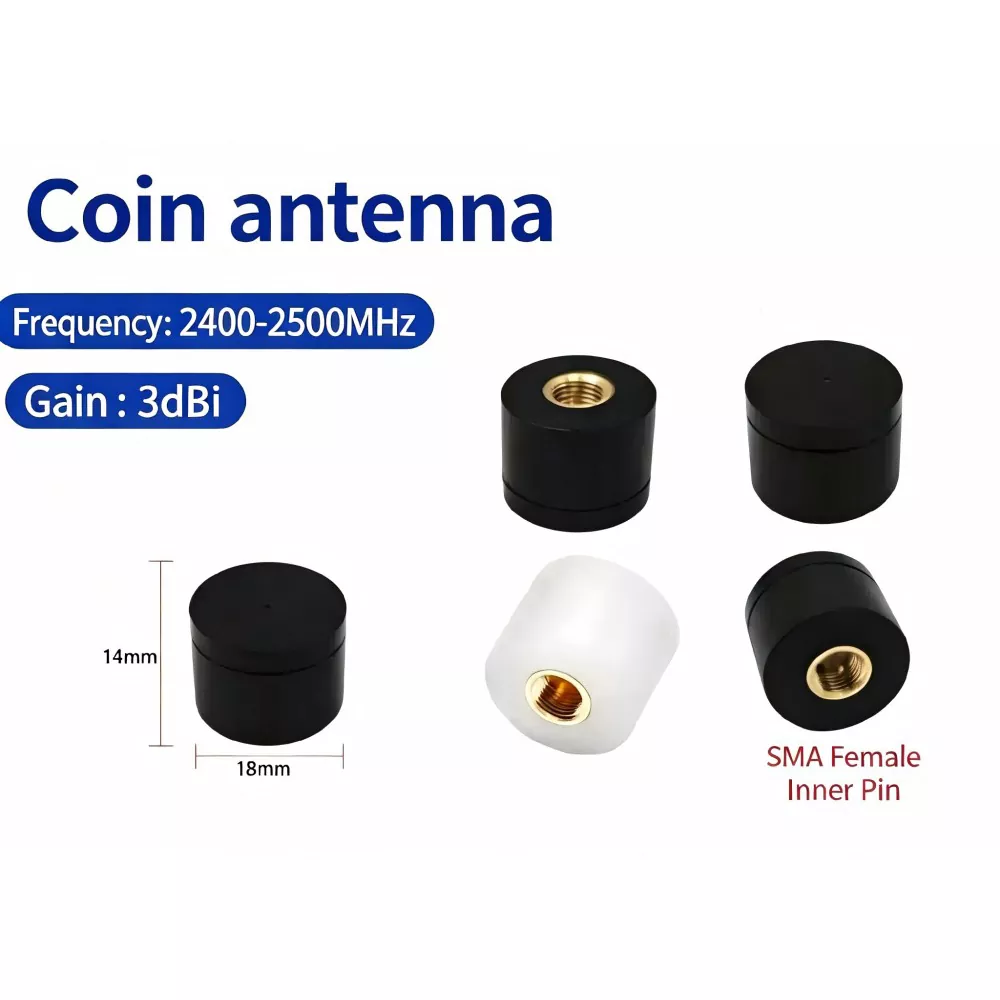

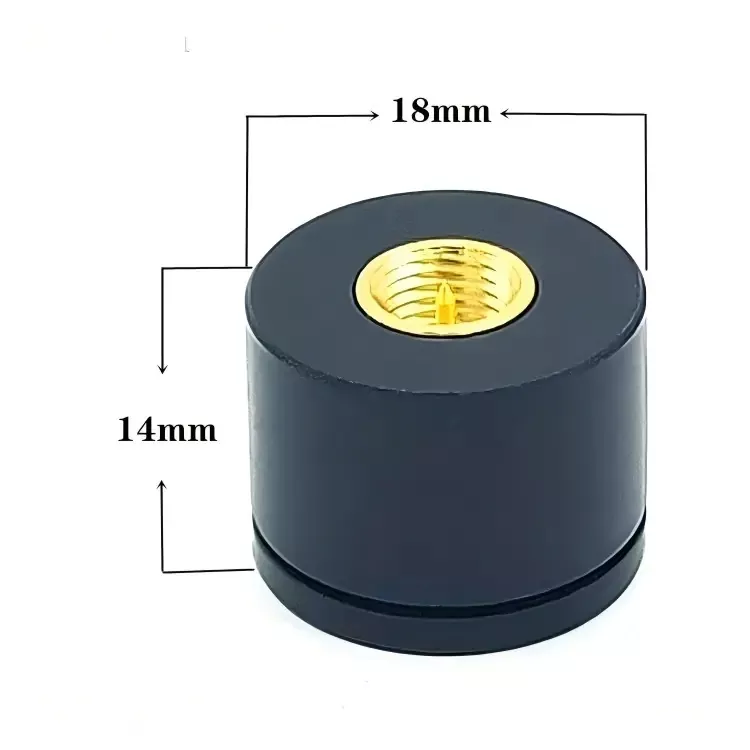

1. Struktur berbentuk butang padat:Tersedia dalam diameter asas 15mm dan 18mm, dengan ketinggian 14mm. Jejak kecil menyokong pemasangan di mana ruang antena luaran adalah terhad.

2. Operasi dwi-jalur:Antena WiFi Mini ini menyokong julat frekuensi 2.4GHz dan 5.8GHz yang ditentukan. Bergantung pada konfigurasi peranti, antena boleh digunakan dalam aplikasi WiFi, Bluetooth dan ZigBee yang serasi. Sahkan keperluan frekuensi khusus protokol sebelum pemilihan.

3. Pilihan antara muka:Konfigurasi standard termasuk antara muka SMA dengan susunan hubungan yang berbeza. Aksesori yang serasi mungkin termasuk terminal pateri dan kabel penyuap IPEX generasi pertama atau generasi keempat, tertakluk kepada konfigurasi yang dipilih.

4. Perlindungan alam sekitar:Perumahan bertaraf IP54 direka untuk memberikan perlindungan terhadap kemasukan habuk dan percikan air. Pilihan perumahan hitam dan putih tersedia mengikut keperluan stok dan pesanan.

5. Penyesuaian:Pilihan Antena SMA tersuai mungkin termasuk pelarasan dimensi, pencetakan logo shell dan konfigurasi penyambung RF. Ketersediaan stok, masa petunjuk sampel dan harga volum hendaklah disahkan untuk setiap pesanan.

Spesifikasi Teknikal

Contoh Aplikasi

1. Peralatan rumah pintar:Antena padat boleh dipasang pada penggera pintu atau tingkap WiFi di mana ruang perumahan adalah terhad. Julat sambungan akhir bergantung pada peletakan antena, dinding, gangguan dan konfigurasi RF peranti.

2. Terminal sensor industri:Antena Penderia Wayarles boleh digunakan dengan peralatan pemantauan suhu dan kelembapan. Untuk peranti yang diletakkan logam, kedudukan antena dan struktur tanah di sekeliling perlu dinilai untuk menentukan kesannya terhadap prestasi RF.

3. Peralatan kawalan akses luar:Antena yang dipasang secara luaran mungkin menyokong peranti kawalan akses Bluetooth yang serasi. Kepungan, meterai penyambung, dan susunan pelekap hendaklah diperiksa mengikut keadaan persekitaran yang diperlukan.

4. Peralatan pegang tangan:Antena Mini untuk Peranti Pegang Tangan ini boleh dipertimbangkan untuk pengimbas kod bar wayarles dan elektronik mudah alih lain yang memerlukan antena luaran yang padat. Kestabilan sambungan harus disahkan dalam persekitaran operasi yang dimaksudkan.

Panduan Pemilihan dan Pemesanan

1. Pemilihan kekerapan:Untuk peranti yang menggunakan konfigurasi WiFi dan Bluetooth yang serasi, nilai model dwi-jalur 2.4GHz dan 5.8GHz. Untuk aplikasi Bluetooth sahaja, konfigurasi jalur tunggal 2.4GHz boleh dipertimbangkan jika tersedia.

2. Persekitaran pemasangan:Untuk peranti dengan perumah logam, semak kedudukan pelekap, kelegaan dan susunan pembumian antena. Pangkalan reflektif tidak menghilangkan keperluan untuk ujian RF dalam kepungan akhir.

3. Pilihan saiz:Pertimbangkan versi diameter 15mm apabila ruang pelekap dihadkan. Versi 18mm boleh dipertimbangkan apabila ruang yang tersedia dan ciri RF yang diperlukan menyokongnya; mengesahkan prestasi dan bukannya menganggap bahawa model yang lebih besar sentiasa memberikan keuntungan yang lebih tinggi.

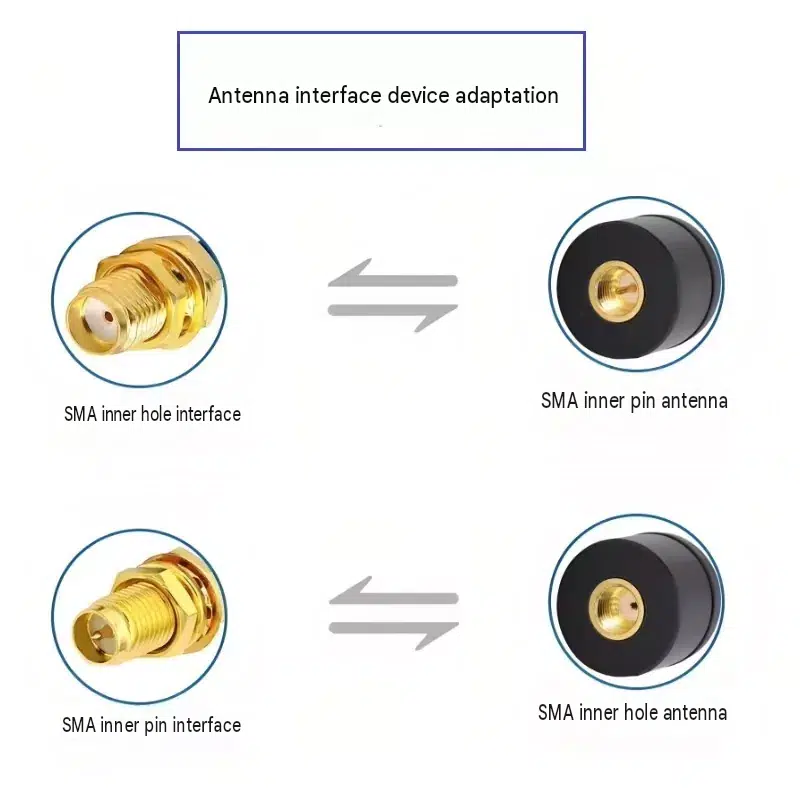

4. Keperluan antara muka dan eksport:Sahkan sama ada peranti memerlukan antara muka pin dalam atau lubang dalam SMA. Kabel penyesuai IPEX, konfigurasi penyambung dan pembungkusan eksport neutral boleh dibincangkan semasa menyediakan pesanan.

Soalan Lazim

1. Bolehkah antena ini digunakan dengan peranti bersarung logam?

Ia mungkin sesuai untuk peranti bersarung logam, tetapi prestasi bergantung pada kedudukan pemasangan antena, kelegaan, struktur tanah dan reka bentuk perumahan. Pangkalan reflektif bertujuan untuk membantu mengurus interaksi dengan struktur berdekatan. Ujian dalam peranti siap disyorkan.

2. Bolehkah antara muka SMA ditukar kepada IPEX?

Kabel penyuap yang serasi dan konfigurasi antara muka mungkin tersedia, termasuk generasi IPEX yang ditentukan. Sila sahkan jenis penyambung yang diperlukan, panjang kabel dan susunan pemasangan sebelum membuat pesanan.

3. Bolehkah laporan ujian makmal disediakan?

Dokumentasi ujian RF mungkin tersedia untuk konfigurasi produk yang berkenaan. Sahkan laporan yang tersedia, parameter yang diukur dan keadaan ujian dengan Qianmu Communication sebelum membuat pesanan.

4. Adakah Antena Dual Band 2.4GHz 5.8GHz ini sesuai untuk peranti WiFi dan Bluetooth?

Julat frekuensi yang ditentukan meliputi operasi 2.4GHz dan 5.8GHz. Keserasian bergantung pada protokol wayarles peranti, jalur frekuensi yang diperlukan, penyambung dan reka bentuk RF. Untuk peranti ZigBee yang beroperasi pada 2.4GHz, sahkan konfigurasi padanan dan sahkan prestasi dalam produk akhir.

5. Bolehkah penyambung atau konfigurasi kabel disesuaikan?

Konfigurasi Antena SMA tersuai mungkin tersedia untuk antara muka peranti dan keperluan pemasangan yang berbeza. Sediakan jenis penyambung, panjang kabel, julat frekuensi dan aplikasi sasaran supaya konfigurasi yang diperlukan boleh dinilai.

6. Bolehkah antena ini digunakan dalam penderia pintar dan peralatan mudah alih?

Ia mungkin sesuai untuk aplikasi Antena WiFi untuk Penderia Pintar dan produk wayarles kompak lain apabila julat frekuensi dan ciri RF memenuhi keperluan peranti. Untuk peralatan mudah alih, nilai ruang pelekap yang tersedia, bahan kepungan, dan kedudukan antena sebelum memuktamadkan reka bentuk.
