Antena Tampal Seramik

Antena Tampal Seramik Bluetooth ialah antena RF terbina dalam kecil yang dibangunkan khas untuk jalur komunikasi Bluetooth 2.4GHz. Ia menggunakan seramik dielektrik tinggi sebagai substrat teras dan dihasilkan melalui pensinteran lapisan demi lapisan suhu tinggi dan goresan litar logam ketepatan.

Antena ini ialah komponen transceiver RF tampalan pasif. Ia tidak memerlukan pendawaian luaran atau kawasan pelepasan yang besar semasa pemasangan.

Dengan bahan dielektrik yang tinggi dan struktur padat, ia mencapai penghantaran dan penerimaan isyarat Bluetooth yang cekap dalam ruang yang terhad sambil memberikan kelebihan seperti penggunaan kuasa yang rendah, prestasi anti-gangguan yang kuat dan kestabilan yang tinggi.

Ia digunakan secara meluas sebagai penyelesaian antena terbina dalam mewah untuk pengeluaran besar-besaran peranti boleh pakai Bluetooth, produk rumah pintar, terminal IoT dan peranti Bluetooth yang dipasang pada kenderaan.

Bagaimana Ia Berfungsi

Antena Tampalan Seramik Bluetooth Komunikasi Qianmu mengguna pakai resonans seramik dielektrik tinggi dan struktur sinaran jalur mikro, yang terdiri daripada substrat dielektrik seramik, tampalan sinaran logam permukaan dan lapisan padanan bawah tanah.

Struktur ini menyediakan penghantaran isyarat yang stabil, kawalan parameter yang tepat, dan prestasi yang boleh dipercayai yang disahkan melalui ujian makmal.

Resonans Jalur Tepat

Menggunakan substrat seramik dielektrik tinggi 9.2, antena padan dengan tepat jalur frekuensi Bluetooth penuh 2400–2483.5MHz. Dengan ketepatan padanan jalur sehingga 99.6%, ia mengurangkan pengimbangan frekuensi dan pengecilan isyarat secara berkesan, membantu menyelesaikan masalah lag dan pemutusan sambungan Bluetooth.

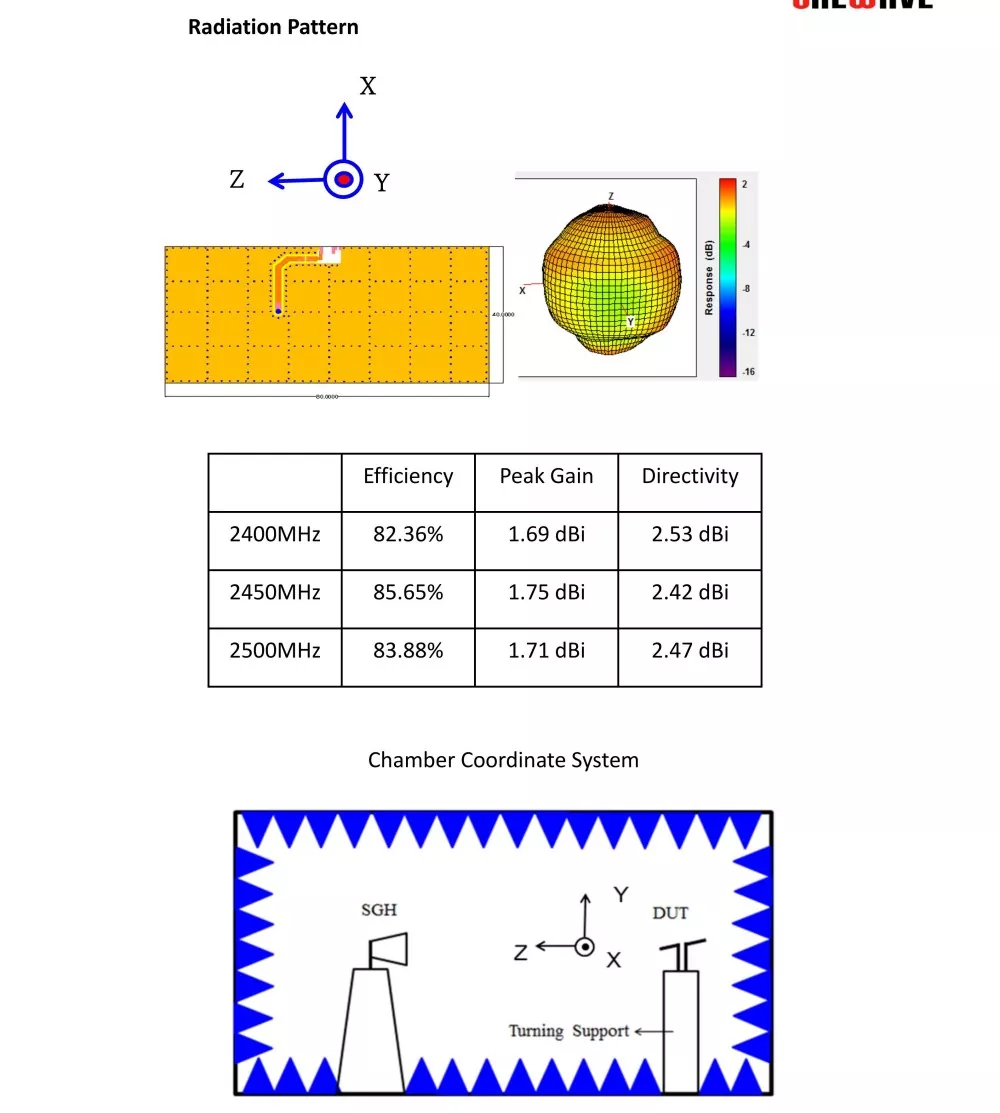

Sinaran Omnidirectional 360°

Litar mikrojalur ketepatan permukaan menjana medan sinaran elektromagnet seragam dengan keseragaman sinaran sehingga 95%. Berbanding dengan antena PCB biasa, ia mengurangkan titik buta isyarat dengan ketara dan menyediakan sambungan berbilang sudut yang lebih stabil untuk peranti.

Rintangan Gangguan Elektromagnet yang Kuat

Bahan dielektrik seramik menyediakan pengasingan elektromagnet yang wujud, membantu melindungi gangguan daripada cip motherboard, bekalan kuasa dan bunyi bateri. Di bawah keadaan yang kompleks, nisbah isyarat kepada hingar dinaikkan sebanyak 4–6dB, memberikan prestasi anti-gangguan yang lebih baik daripada antena spring dan PCB konvensional.

Padanan Impedans Kuasa Rendah

Antena menggunakan padanan impedans tepat 50Ω standard dengan nisbah gelombang berdiri ≤1.3, memastikan kehilangan isyarat yang sangat rendah. Ia boleh mengurangkan penggunaan kuasa Bluetooth sebanyak 15%, menjadikannya sesuai untuk aplikasi kuasa rendah BLE dan keperluan hayat bateri yang panjang.

Operasi Stabil Di Bawah Julat Suhu Yang Luas

Struktur tersinter suhu tinggi bersepadu memberikan kestabilan haba yang sangat baik. Selepas ujian berbasikal suhu tinggi dan rendah dari -40°C hingga +85°C, sisihan frekuensi kekal dalam ≤±2MHz. Antena mengekalkan prestasi yang stabil dalam kedua-dua persekitaran suhu tinggi dan rendah.

Panduan Pemilihan Produk

Banyak pembangun dan pembeli perkakasan hanya menumpukan pada saiz dan mengabaikan kesesuaian keadaan dan parameter kerja, mengakibatkan kerja semula pengeluaran besar-besaran dan kegagalan terminal. Apabila memilih antena tampalan seramik Bluetooth, anda boleh memadankannya dengan tepat mengikut tiga dimensi teras:

• Pilih berdasarkan keperluan kuasa peranti: Untuk peranti kuasa rendah BLE berkuasa bateri dan peranti boleh pakai, utamakan antena seramik standard kuasa ultra rendah untuk meningkatkan hayat bateri peranti dengan ketara; Untuk peranti pemalam, pilih versi dipertingkatkan keuntungan tinggi.

• Pilih berdasarkan keadaan operasi: Untuk peralatan awam suhu normal dalaman, model biasa boleh diterima; Untuk peralatan yang dipasang pada kenderaan, luaran dan industri, model anti-getaran suhu lebar gred industri mesti dipilih. Mereka boleh menahan persekitaran yang keras dan prestasinya tidak akan merosot dalam tempoh penggunaan yang lama.

• Pilih berdasarkan struktur peralatan: Untuk peralatan dengan badan yang sangat kecil dan tiada ruang kepala terpelihara, pilih model pelekap permukaan kecil; Untuk peranti yang memerlukan penghantaran Bluetooth jarak jauh dan rangkaian Mesh, pilih model tersuai berkeuntungan tinggi dan anti-gangguan tinggi.

Soalan Lazim

S1: Apakah kelebihan terbesar antena tampalan seramik Bluetooth berbanding antena biasa?

A1: Kelebihan teras adalah kestabilan yang tinggi, penggunaan kuasa yang rendah, anti-gangguan yang kuat, ketahanan terhadap suhu tinggi dan rendah, konsistensi yang tinggi dalam pengeluaran besar-besaran, dengan sempurna menangani titik kesakitan antena PCB biasa dan antena spring seperti gangguan mudah, sisihan frekuensi besar, penggunaan kuasa tinggi, dan rintangan getaran yang lemah, terutamanya sesuai untuk pengeluaran besar-besaran perkakasan automotif industri dan canggih.

S2: Adakah antena ini menyokong protokol kuasa rendah Bluetooth 5.0/5.1/5.3 BLE?

A2: Disokong sepenuhnya. Ia serasi dengan semua versi protokol Bluetooth, serasi dengan tenaga rendah BLE, rangkaian Bluetooth Mesh, penghantaran wayarles universal 2.4G dan serasi dengan semua modul Bluetooth arus perdana di pasaran.

S3: Bolehkah saiz, parameter dan LOGO jenama disesuaikan?

A3: Menyokong penyesuaian dimensi penuh. Sebagai Kilang sumber, ia boleh memperhalusi saiz antena, impedans dan keuntungan mengikut keperluan pelanggan, menyokong pencetakan skrin sutera LOGO eksklusif pelanggan pada perumahan, dan menyesuaikan diri dengan keperluan pengeluaran besar-besaran label peribadi OEM/ODM.
