Antena Spring

Sebagai Pembekal profesional, Qianmu Communication menawarkan perkhidmatan antena spring heliks berketepatan tinggi tersuai. Diperbuat daripada bahan premium. Keluli karbon bersalut nikel Diperbuat daripada gangsa fosforus, ia mempunyai kekonduksian yang luar biasa dan rintangan kakisan. Kami boleh dipercayai.Pengilang ChinaKami menawarkan penyelesaian sehenti daripada pembuatan prototaip kepada pengeluaran besar-besaran, digunakan secara meluas dalam IoT, alat kawalan jauh dan modul komunikasi tanpa wayar.

Hantar Pertanyaan

Penerangan Produk

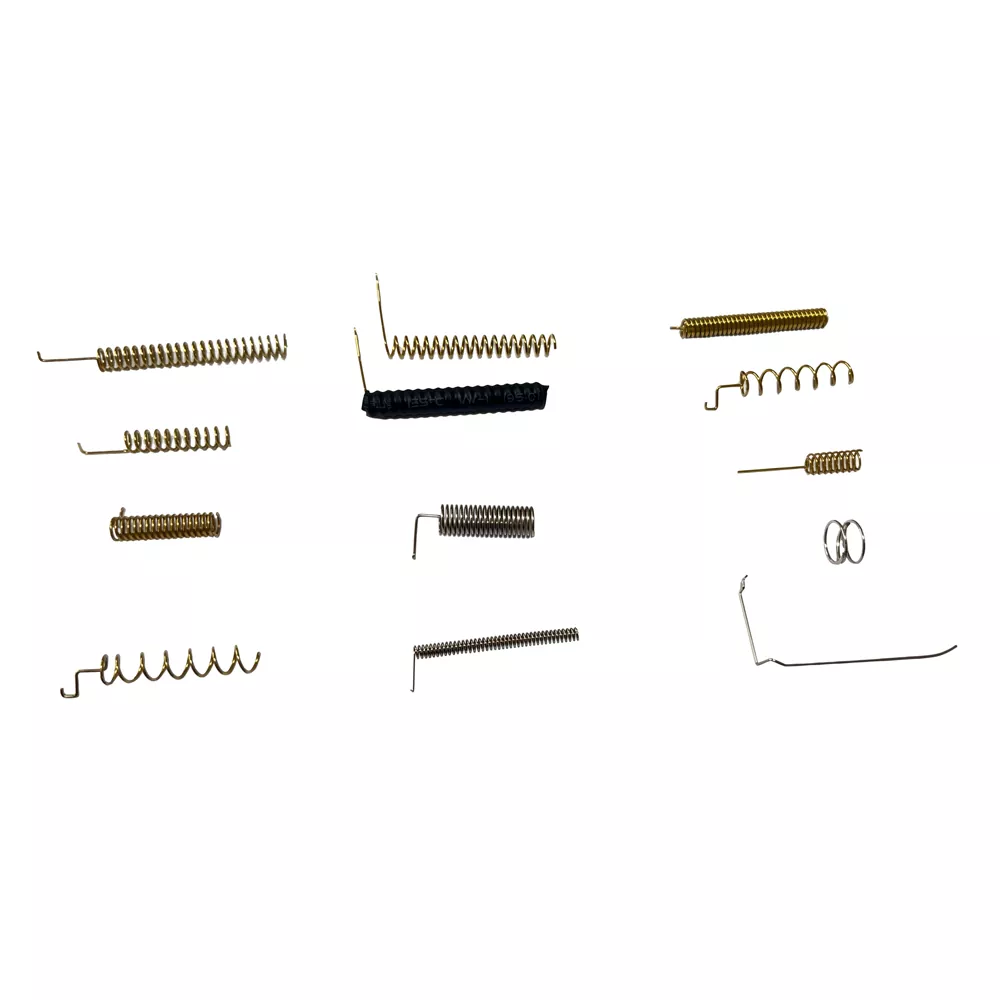

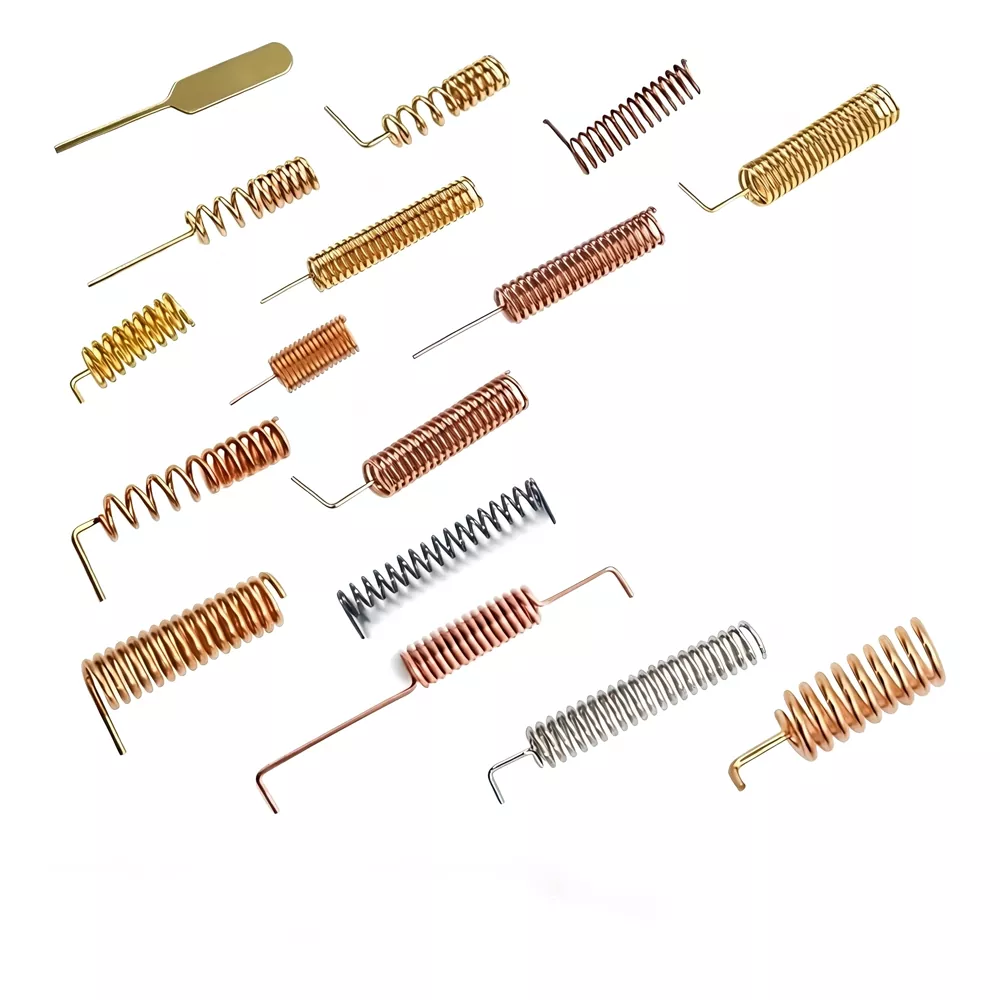

Antena spring (juga dikenali sebagai antena heliks) ialah struktur antena di mana konduktor logam dililitkan menjadi bentuk spring lingkaran, menggunakan konduktor logam yang dikonfigurasikan secara heliks sebagai medium untuk penghantaran isyarat. Ia mempunyai reka bentuk impedans 50-ohm dan terdiri daripada tiga komponen utama: wayar kuprum dalam (digunakan untuk menghantar dan menerima isyarat), wayar perisai luar (direka bentuk untuk menyekat gangguan elektromagnet luaran), dan lapisan penebat luar (yang mengatasi kesan kemuatan dan kearuhan luaran). Bersama-sama, komponen ini membentuk sistem tertutup dengan prestasi anti-gangguan yang kuat.

Shenzhen Qianmu Communication Technology Co., Ltd., sebuah perusahaan profesional yang mengkhusus dalam R&D, pembuatan dan penjualan antena produk komunikasi, telah terlibat secara mendalam dalam bidang antena selama bertahun-tahun dan komited untuk menyediakan pelanggan global dengan penyelesaian antena spring berkualiti tinggi.

Spring Antenna

Spesifikasi Teknikal

Antena spring Qianmu Communication meliputi berbilang jalur frekuensi dari frekuensi rendah hingga tinggi, memenuhi keperluan pelbagai senario aplikasi. Parameter teknikal utama adalah seperti berikut:

Item Parameter	Julat Spesifikasi
Julat Kekerapan	315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz
Keuntungan	0.8dBi ~ 3.5 dBi
Impedans	50Omega
VSWR	≤1.5 ~ ≤1.8
Polarisasi	Polarisasi Menegak / Polarisasi Pekeliling
Corak Sinaran	Omni-directional
Kapasiti Kuasa	50W maks
Suhu Operasi	-40℃ ~ +85℃
Kecekapan Antena	35~ 80% (Bergantung pada persekitaran pemasangan)
bahan	Kuprum, Penyaduran Emas, Penyaduran Nikel, dll.

Spring Antenna

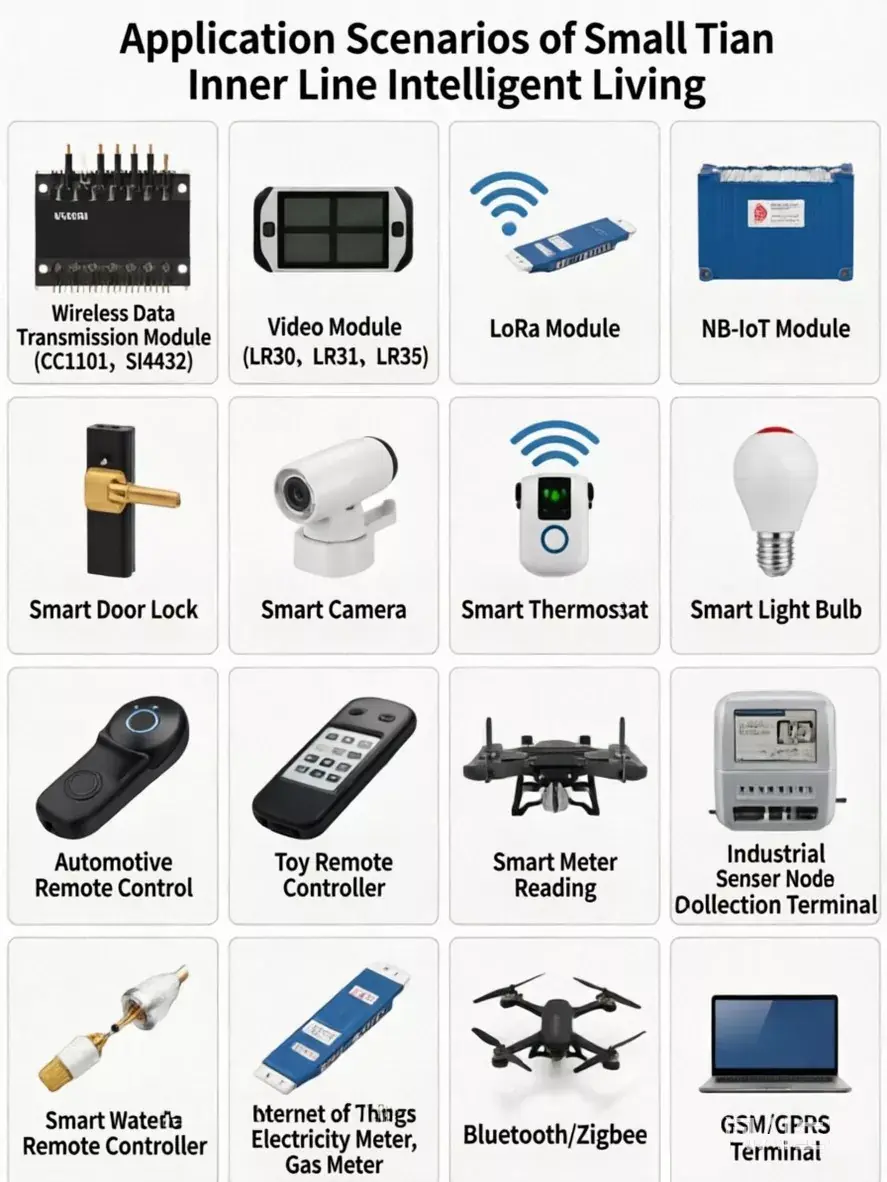

Peranti Berkenaan

Antena spring komunikasi Qianmu digunakan secara meluas dalam peranti dan senario berikut:

Modul Penghantaran Data Tanpa Wayar: CC1101, Si4432, dan modul RF wayarles lain

Modul LoRa: LR30, LR31, LR36 dan modul komunikasi LoRa yang lain

Modul NB-IoT: Terminal komunikasi wayarles NB-IoT

Peranti Rumah Pintar: Kunci pintu pintar, kamera pintar, termostat pintar, mentol lampu pintar dan banyak lagi

Peranti Kawalan Jauh Wayarles: Kekunci jauh kereta, alat kawalan jauh mainan, alat kawalan jauh industri dan banyak lagi

Terminal IoT: nod sensor IoT, terminal pemerolehan data

Pemeteran Pintar: Meter air pintar, meter elektrik dan meter gas

Modul Bluetooth/Zigbee: Komunikasi wayarles Bluetooth, peranti rangkaian Zigbee

Telemetri Drone: Pautan Data untuk Drone Kecil

Peranti GSM/GPRS: Modem GSM, sistem pemantauan jauh

Spring Antenna

Perbandingan dengan produk pesaing

Item Perbandingan	Antena Spring Komunikasi Qianmu	Antena PCB	Antena Rod Luaran
Keuntungan	0.8~3.5 dBi	2~6 dBi	Agak Tinggi
Prestasi Omni-directional	★★★★★ Cemerlang	★★☆ Arah Kuat	★★★★ Bagus
Saiz	★★★★ Padat	★★★★★ Sangat kecil	★★☆ Besar
Keupayaan Anti-gangguan	★★★★★ Kuat	★★★ Purata	★★★★ Agak Kuat
Fleksibiliti Pemasangan	★★★★★ Sangat Fleksibel	★★★ Tetap pada PCB Sahaja	★★★ Pemasangan Luaran Diperlukan
kos	★★★★ Sederhana	★★★★★ Rendah	★★☆ Agak Tinggi
Pengubahsuaian Reka Bentuk	★★★★ Fleksibel	★★☆ Pembuatan Semula PCB Diperlukan	★★★ Biasa

Antena spring Qianmu Communication mencapai keseimbangan optimum antara liputan omnidirectional, keupayaan anti-gangguan, fleksibiliti pemasangan dan kos keseluruhan, menjadikannya pilihan antena terbina dalam yang ideal untuk IoT dan peranti komunikasi tanpa wayar.

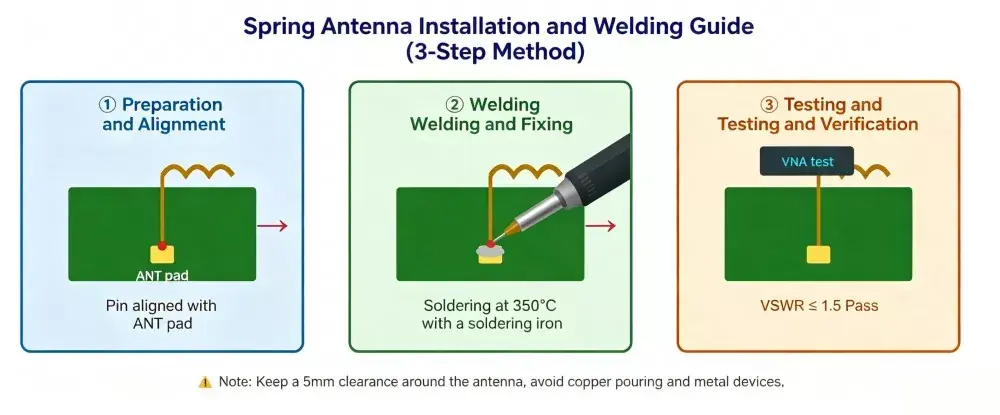

Panduan Pemasangan

Langkah 1: Sediakan untuk Kimpalan

Jajarkan pin (biasanya satu pin atau pad pateri) pada hujung Antena Spring dengan pad pateri ANT dikhaskan pada PCB. Pad pateri hendaklah disambungkan ke talian suapan RF, seperti garis jalur mikro 50-ohm atau pandu gelombang coplanar, untuk memastikan penghantaran isyarat yang betul.

Langkah 2: Kimpalan dan Penetapan

Bengkokkan bahagian berbentuk cangkuk dan sambungkannya ke pin ANT modul wayarles, kemudian selesaikan proses pematerian dengan selamat. Penyolderan aliran semula disyorkan kerana ia serasi dengan proses pemasangan pemasangan permukaan standard.

Langkah 3: Pemeriksaan dan Pengujian

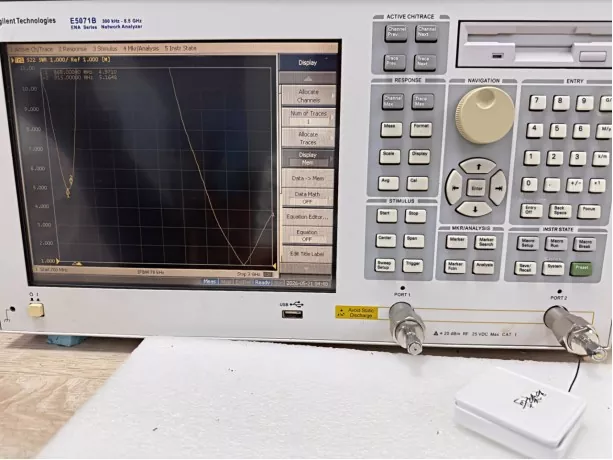

Selepas pematerian, gunakan penganalisis rangkaian vektor untuk mengukur nisbah gelombang berdiri voltan (VSWR) dan sahkan bahawa prestasi RF memenuhi spesifikasi yang diperlukan.

Spring Antenna

Nota

1. Kekalkan zon pelepasan: Elakkan wayar penghalaan dan letakkan komponen logam dalam jejari 5mm antena; jangan tutup bateri atau penutup pelindung dalam jarak 10mm atau lebih di atas bahagian bawah.

2. Talian Penghantaran 50Ω: Sambungkan cip RF secara terus melalui jalur mikro pada lapisan yang sama atau garis jalur di lapisan dalam; gunakan chamfer 45° di sudut untuk mengelakkan perubahan impedans yang mendadak.

3. Jauhi Logam: Apabila menggunakan antena spring, langkah pertama ialah memastikan antena dijauhkan daripada bahan logam, termasuk satah tanah pada papan litar, surih pendawaian, bateri, skrin, selongsong logam dan banyak lagi.

4. Arah Kimpalan Konsisten: Dalam pengeluaran besar-besaran, adalah penting untuk memastikan bahawa arah kimpalan antena sepadan dengan arah kimpalan yang ditentukan oleh pengilang antena pada masa pemilihan.

5. Penalaan dan Pemingdaan: Jika persekitaran elektromagnet bagi keseluruhan peranti bersarung plastik adalah kompleks, rangkaian π boleh ditempah di hujung RF, dan frekuensi resonan boleh ditala dengan halus menggunakan kapasitor boleh laras antara 3 pF hingga 6.8 pF.

Bagaimana untuk Memilih Antena Spring?

Langkah-langkah Pemilihan	Perkara Utama	Butiran
1. Sahkan Kekerapan Operasi	Pilih antena mengikut protokol komunikasi & jalur frekuensi	Jalur frekuensi biasa: • 315 MHz: Peranti kawalan jauh tradisional • 433 MHz: LoRa, meter pintar, alat kawalan jauh industri • 470/490 MHz: Peralatan IoT industri • 868/915 MHz: Jalur ISM untuk Eropah & Amerika Utara • 2.4 GHz: Wi-Fi, Bluetooth, Zigbee • Modul komunikasi selular GSM
2. Nilai Keperluan Keuntungan	Keuntungan padan dengan jarak penghantaran	•Jarak pendek (<100m): 0.8~2 dBi • Jarak sederhana (100-500m): 2~3 dBi • Jarak jauh (>500m): Di atas 3 dBi

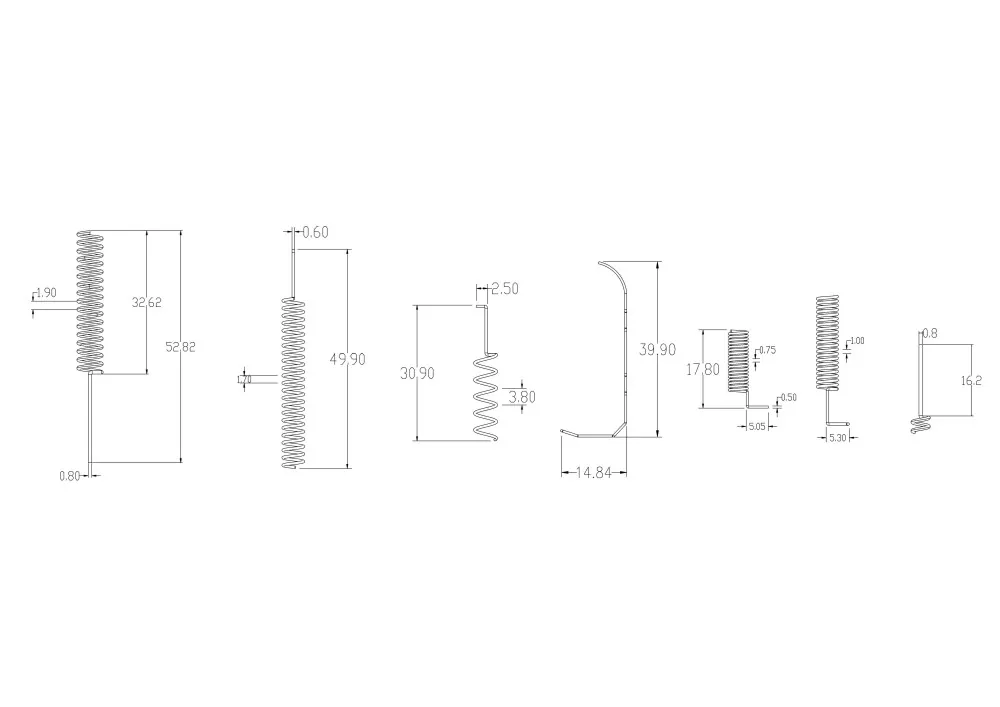

3. Semak Ruang Pemasangan	Padankan saiz dan struktur dengan PCB	1. Ukur ruang dalaman peralatan untuk memilih panjang dan diameter yang sesuai. 2. Antena jenis bengkok tersedia untuk pemasangan PCB tepi di ruang dengan ruang terhad.
4. Menilai Persekitaran Aplikasi	Anti-gangguan & perlindungan anti-karat	1. Peralatan dengan pelindung logam: Antena polarisasi bulat disyorkan. 2. Persekitaran lembap/luar: Penyaduran perak/emas untuk anti-pengoksidaan.
5. Pilih Pembekal Yang Boleh Dipercayai	Perkhidmatan pembuatan tersuai sehenti	Qianmu Communication ialah kilang & pembekal antena profesional, menyokong OEM & ODM, menyediakan perkhidmatan penuh termasuk reka bentuk antena, pensampelan dan pengeluaran besar-besaran.

Soalan Lazim

S1: Yang mana lebih baik, antena spring atau antena PCB?

J: Pilihan bergantung pada keperluan aplikasi tertentu. Penyelesaian Antena Spring sesuai untuk aplikasi yang memerlukan penghantaran jarak jauh (>100 meter), liputan omnidirectional, dan arah pemasangan yang fleksibel, manakala antena PCB lebih sesuai untuk peranti padat dengan had saiz dan kos yang ketat. Qianmu Communication menyediakan kedua-dua penyelesaian dan menawarkan cadangan profesional berdasarkan keperluan projek yang berbeza.

S2: Adakah keuntungan yang lebih tinggi sentiasa bermakna prestasi antena yang lebih baik?

A: Tidak semestinya. Keuntungan yang lebih tinggi biasanya meningkatkan kepekatan isyarat tetapi mungkin mengurangkan liputan dalam arah tertentu. Pemilihan optimum harus mempertimbangkan jarak penghantaran, keperluan liputan dan persekitaran aplikasi. Qianmu Communication menyediakan produk dengan pilihan keuntungan yang berbeza daripada 0.8 hingga 3.5 dBi.

S3: Bolehkah antena disesuaikan?

A: Ya. Qianmu Communication menyediakan perkhidmatan penyesuaian OEM/ODM, termasuk pelarasan frekuensi, pengubahsuaian saiz, pemilihan bahan dan penyesuaian sudut lentur untuk memenuhi keperluan aplikasi yang berbeza.

S4: Apakah julat suhu operasi?

A: Produk Qianmu Communication beroperasi dengan pasti dari -40℃ hingga +85℃, memenuhi keperluan kebanyakan aplikasi perindustrian dan pengguna.

S5: Adakah pemadanan impedans diperlukan?

A: Ya. Impedans standard ialah 50Ω, dan aplikasi praktikal mungkin memerlukan padanan komponen antara antena dan port pemancar RF untuk mencapai prestasi optimum. Qianmu Communication menyediakan sokongan teknikal untuk pemadanan antena dan penyahpepijatan.

S6: Apakah kuantiti pesanan minimum (MOQ)?

J: Qianmu Communication menyokong kuantiti pesanan yang fleksibel, daripada sampel prototaip dan kelompok kecil kepada pengeluaran berskala besar. Untuk keperluan MOQ terperinci, sila hubungi pasukan jualan kami.
